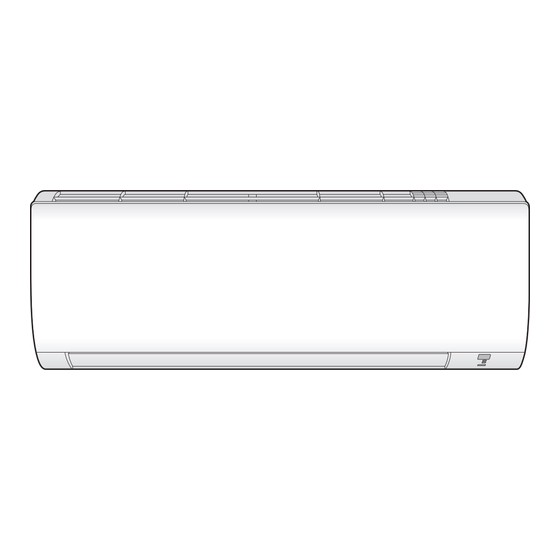

Daikin FTXP35N5V1B9 Installationsanleitung
Innenraum-klimagerät
Vorschau ausblenden
Andere Handbücher für FTXP35N5V1B9:
- Installationsanleitung (148 Seiten) ,
- Referenz für installateure (60 Seiten) ,
- Referenz für benutzer (48 Seiten)
Verwandte Anleitungen für Daikin FTXP35N5V1B9
Inhaltszusammenfassung für Daikin FTXP35N5V1B9
- Seite 1 Installationsanleitung Innenraum-Klimagerät von Daikin FTXP20N5V1B9 FTXP25N5V1B9 FTXP35N5V1B9 ATXP20N5V1B9 ATXP25N5V1B9 Installationsanleitung ATXP35N5V1B9 Deutsch Innenraum-Klimagerät von Daikin...
- Seite 2 3P746272-2...
- Seite 3 4P711164-7C...
- Seite 4 , um Ihr Modell zu finden. 6.1.2 Kältemittelleitungen isolieren ........11 Die jüngsten Überarbeitungen der gelieferten Dokumentation sind Kältemittelleitungen anschließen..........12 möglicherweise verfügbar auf der regionalen Website Daikin oder 6.2.1 Richtlinien zum Anschließen von Kältemittelleitungen 12 bei Ihrem Fachhändler. 6.2.2 Kältemittelrohre an der Inneneinheit anschließen..
- Seite 5 Vorschriften entsprechen. angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck, der zu Beschädigungen führen kann sogar Körperverletzungen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 6 Pumpe usw. NICHT von der Klemmleiste abzweigen. Innengerät Es besteht sonst Stromschlag- oder Brandgefahr. INFORMATION Bei den folgenden Abbildungen handelt es sich nur um Beispiele, Systemanordnung Ihnen möglicherweise NICHT vollständig entsprechen. Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 7 ▪ Abstände Installieren Sie die Einheit mindestens 1,8 m über dem System innerhalb folgenden Bereichsangaben für Fußboden und achten Sie darauf, dass in Bezug auf Wände und Temperatur und Luftfeuchtigkeit betrieben werden. Decke folgende Abstände eingehalten werden: FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 8 1 Die Frontblende anbringen. Die Achsen an den Nuten Abdeckung entfernen. ausrichten und sie ganz hineinschieben. 2 Langsam die Frontblende schließen und auf beiden Seiten und in der Mitte andrücken. Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 9 Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte untergebracht werden. 1 17 116.5 2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen. (mm) Montageplatte Bei Kasse 20~35 Empfohlene Befestigungspunkte der Montageplatte FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 10 Abflussschlauch entfernen. 2 Auf der linken Seite die Ablassschraube entfernen und auf der Mit der Inneneinheit gelieferter Abflussschlauch rechten Seite anbringen. Rohr zur Wärmeisolierung (bauseitig zu liefern) Abflussschlauch-Verlängerung Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 11 Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kondenswasser bildet. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 12 5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT 1 Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen: ▪ Das System erneut auf Leckagen überprüfen. Gasleitung ▪ Erneut die Vakuumtrocknung durchführen. Isolierung der Gasleitung Verbindungskabel Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 13 6 An den Klemmleisten darauf achten, dass die Farben der Drähte den Anschlussnummern entsprechen. Dann die Drähte Empfohlene bauseitige Sicherung 20 A fest mit den entsprechenden Anschlüssen verschrauben. 7 Das Erdungskabel am entsprechenden Anschluss anschließen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 14 Benutzerschnittstellen unterschiedliche Adressen eingestellt werden. 1 Aus der Benutzerschnittstelle die Batterien entfernen. 2 Den Jumper für die Adresse durchschneiden. Ablaufschlauch Dieses Loch mit Kitt oder Dichtungsmaterial abdichten Vinyl-Klebeband Isolierband Montageplatte (Zubehör) Adressierungs-Jumper Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 15 FTXP und ATXP ungefähr 5 Sekunden lang gedrückt halten. 10.2 Probelauf durchführen Ergebnis: Die Benutzerschnittstelle kehrt zur vorigen Anzeige Voraussetzung: Die Spannung der Stromversorgung MUSS im zurück. angegebene Bereich liegen. FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Installationsanleitung Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 16 Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling Wiederverwertung spezialisiert ist. Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 17 ▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der Eigenschaften siehe Platine regionalen Website Daikin (öffentlich zugänglich). innerhalb Ihrer Einheit) ▪ Der vollständige Satz der jüngsten technischen Daten ist Konnektor (Gehäusemasse) verfügbar auf dem Daikin Business Portal (Authentifizierung Kabelbaum erforderlich). H*P, LED*, V*L Kontrollleuchte, Leuchtdiode Leuchtdiode (Wartungsmonitor, 12.1...
- Seite 18 Bedeutung V*, R*V Varistor Dioden-Brücke, Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Power Modul Drahtloser Fernregler Anschluss Anschlussleiste (Block) Spule des elektronischen Expansionsventils Y*R, Y*S Spule des Umkehr-Magnetventils Ferritkern ZF, Z*F Entstörfilter Installationsanleitung FTXP20~35N5V1B9 + ATXP20~35N5V1B9 Innenraum-Klimagerät von Daikin 3P748643-1 – 2023.07...
- Seite 20 DAIKIN ISITMA VE SOĞUTMA SİSTEMLERİ SAN.TİC. A.Ş. Gülsuyu Mahallesi, Fevzi Çakmak Caddesi, Burçak Sokak, No:20, 34848 Maltepe İSTANBUL / TÜRKİYE Tel: 0216 453 27 00 Faks: 0216 671 06 00 Çağrı Merkezi: 444 999 0 Web: www.daikin.com.tr 3P748643-1 2023.07 Verantwortung für Energie und Umwelt...
