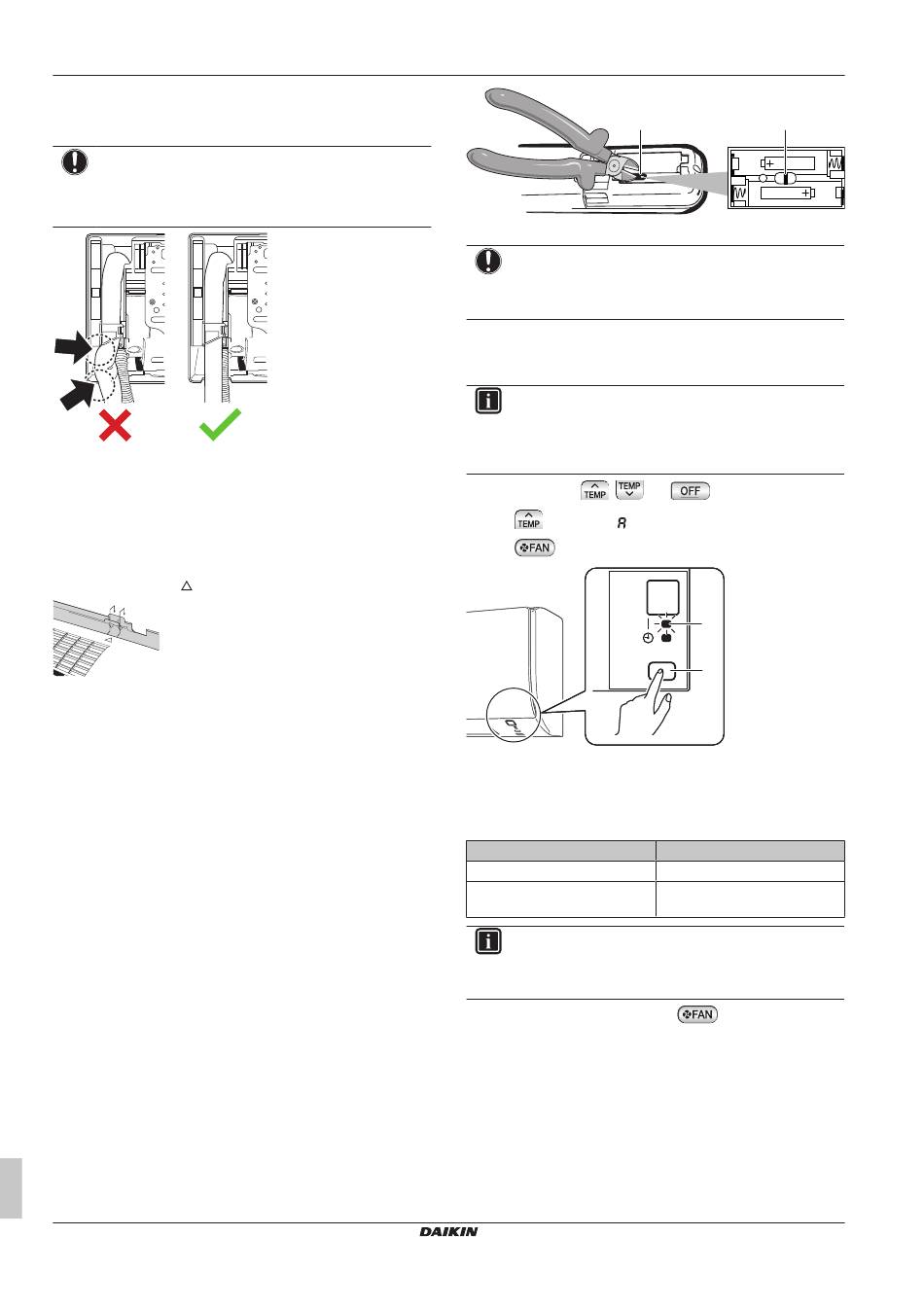

9 Konfiguration
b Dieses Loch mit Kitt oder Dichtungsmaterial abdichten
c Vinyl-Klebeband
d Isolierband
e Montageplatte (Zubehör)
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren
Rahmen oder das Frontgitter drücken.
2 Den Abflussschlauch und die Kältemittelrohre durch die
Wanddurchführung führen und die Lücken mit Kitt ausfüllen.
8.3 Die Einheit auf der Montageplatte
befestigen
1 Die Inneneinheit auf die
Benutzen Sie die " "-Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der
Einheit, um sie auf die unteren Haken der Montageplatte zu
setzen. Darauf achten, dass die Kabel NICHT eingequetscht
werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel
NICHT an der Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der
Inneneinheit, damit sie fest auf den Haken der Montageplatte
einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben
M4×12L (Zubehör) auf der Montageplatte befestigen.
9 Konfiguration
9.1 Beim Infrarotsignal-Empfänger der
Inneneinheit einen anderen Kanal
einstellen
Falls 2 Inneneinheiten in 1 Raum installiert sind, können Sie bei der
Inneneinheit den Empfangskanal des Infrarot-Signalempfängers
ändern, damit keine Verwechslungen mit Signalen des drahtlosen
Fernreglers auftreten können.
Voraussetzung: Die folgende Einstellung nur bei 1 der Einheiten
durchführen
1 Aus der Benutzerschnittstelle die Batterien entfernen.
2 Den Jumper für die Adresse durchschneiden.
Installationsanleitung
14
Wandhalterungshaken setzen.
a
a Adressierungs-Jumper
HINWEIS
Beim Schneiden des
achten, dass NICHT Teile in der Umgebung beschädigt
werden.
3 Die Stromversorgung einschalten.
Ergebnis: Die Klappe der Inneneinheit öffnet und schließt, um die
Referenzposition festzulegen.
INFORMATION
Falls das NICHT gelingt, die Stromversorgung ausschalten
und mindestens 1 Minute
Stromversorgung wieder einschalten und dann erneut
versuchen.
4 Gleichzeitig auf ,
5 Auf drücken, um auszuwählen.
6 Auf drücken.
ON/OFF
a Betriebslämpchen
b Inneneinheit Schalter ON/OFF
7 Während das Betriebslämpchen blinkt, auf den ON/OFF-
Schalter der Inneneinheit drücken.
Jumper
Werkseinstellung
Nach Durchschneiden mit
Kneifzange
INFORMATION
Falls die Einstellung NICHT vollzogen werden konnte,
solange das Betriebslämpchen blinkte, den Vorgang noch
einmal ab Anfang wiederholen.
8 Nach Abschluss der Einstellung
lang gedrückt halten.
Ergebnis: Die Benutzerschnittstelle kehrt zum vorigen Bildschirm
zurück.
a
Adressierungs-Jumpers darauf
warten und dann die
und drücken.
a
b
Adresse
1
2
ungefähr 5 Sekunden
FTXP-N9, ATXP-N9
Innenraum-Klimagerät von Daikin
3P748643-1G – 2024.07
