Kits CPA111
6. Verwendung Elektrodenhalter
Der Elektrodenhalter wird komplett mit allen
erforderlichen Blindstopfen, Blindkappen und
Dichtungen geliefert.
Die Verwendung des Kit-Inhalts ist abhängig
von der aktuellen Elektrodenbestückung.
Zum Austausch gehen Sie vor wie beschrieben:
• Entnehmen Sie die Armatur aus dem Pro-
zess. Beachten Sie die Kapitel 1 und 3.
• Drehen Sie den Elektrodenhalter aus dem
Bajonettverschluss (siehe Bild 8a).
• Lösen Sie den/die Anschlussstecker des
Messkabels von dem/den Elektrodenköpfen
(siehe Bild 8b).
• Lösen Sie den PAL-Stecker falls verwendet
(siehe Bild 8c).
• Schauben Sie den/die Elektroden aus dem
Elektrodenhalter (siehe Bild 8 d).
• Reinigen Sie die ausgebaute(n) Elektrode(n)
und verwenden Sie wenn nötig neue Dich-
tungen (benutzen Sie die Dichtungen der
montierten Blindstopfen und Verschluss-
stopfen, siehe auch Bild 9).
• Komplettieren und montieren Sie den neuen
Elektrodenhalter in umgekehrter Reihenfolge.

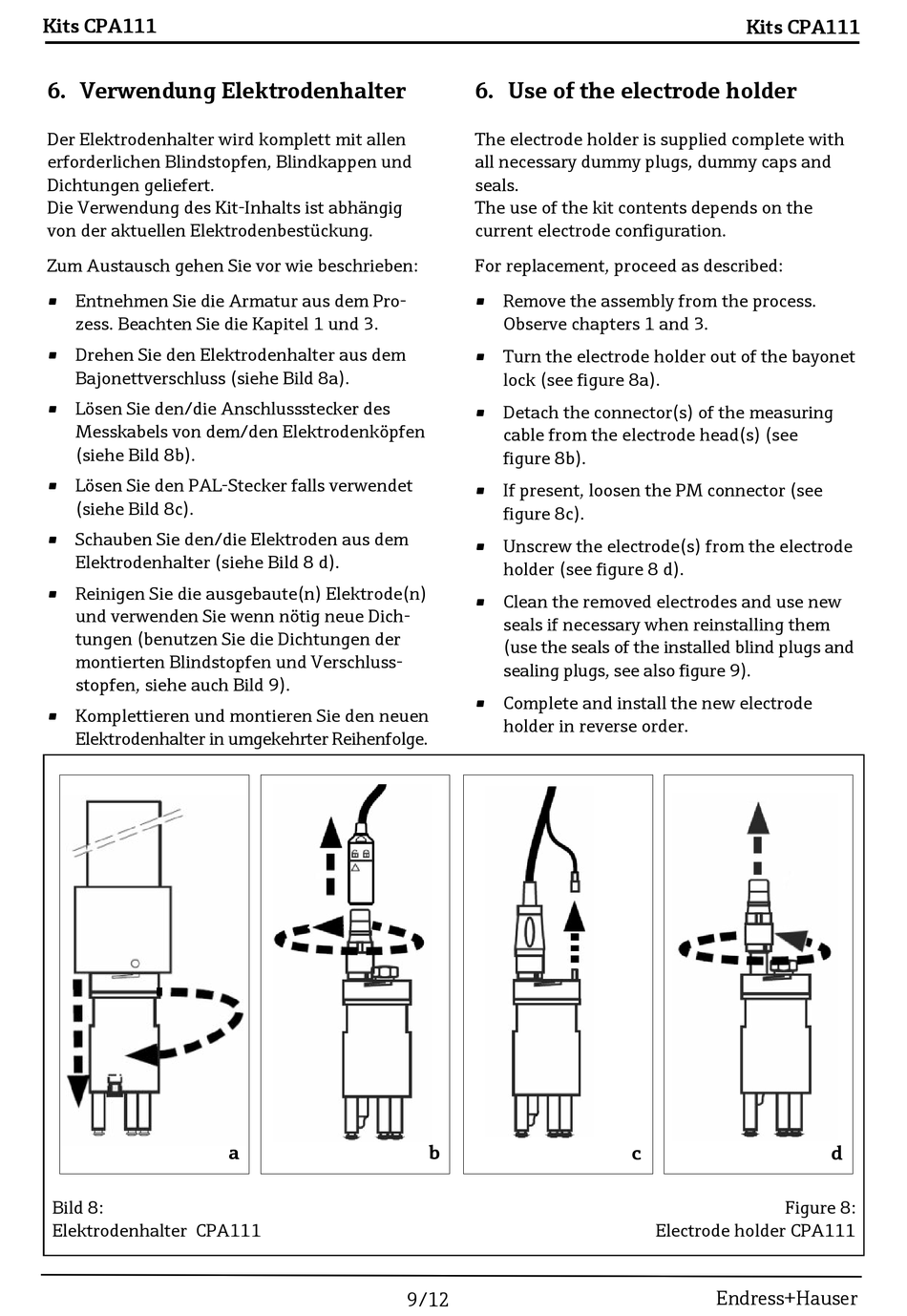

Bild 8:
Elektrodenhalter CPA111
a
6. Use of the electrode holder
The electrode holder is supplied complete with
all necessary dummy plugs, dummy caps and
seals.
The use of the kit contents depends on the
current electrode configuration.
For replacement, proceed as described:
• Remove the assembly from the process.
Observe chapters 1 and 3.
• Turn the electrode holder out of the bayonet
lock (see figure 8a).
• Detach the connector(s) of the measuring
cable from the electrode head(s) (see
figure 8b).
• If present, loosen the PM connector (see
figure 8c).
• Unscrew the electrode(s) from the electrode
holder (see figure 8 d).
• Clean the removed electrodes and use new
seals if necessary when reinstalling them
(use the seals of the installed blind plugs and
sealing plugs, see also figure 9).
• Complete and install the new electrode
holder in reverse order.
