Betriebsanleitung

5.2 Rxn-46 Verifizierungszelle

Rxn-46 Verifizierungszelle in der Rxn-46-Sonde montieren:
1. Sicherstellen, dass die Rxn-46 Sonde und die Verifizierungszelle Umgebungstemperatur haben.
• Nähere Informationen hierzu siehe Technische Daten →
• Haben die Komponenten keine Umgebungstemperatur, kann es zu fehlerhaften Verifizierungen kommen.
2. Saubere Handschuhe verwenden und die Rxn-46 Verifizierungszelle aus dem Koffer nehmen.
• An der Kunststoffmutter anfassen und darauf achten, die Fensteroberflächen nicht zu berühren.
• Im Umgang mit der Rxn-46 Verifizierungszelle empfiehlt es sich, stets saubere Handschuhe zu tragen, um die
Übertragung von Öl oder anderen filmartigen Verunreinigungen auf die Außenflächen der optischen Fenster zu
minimieren.

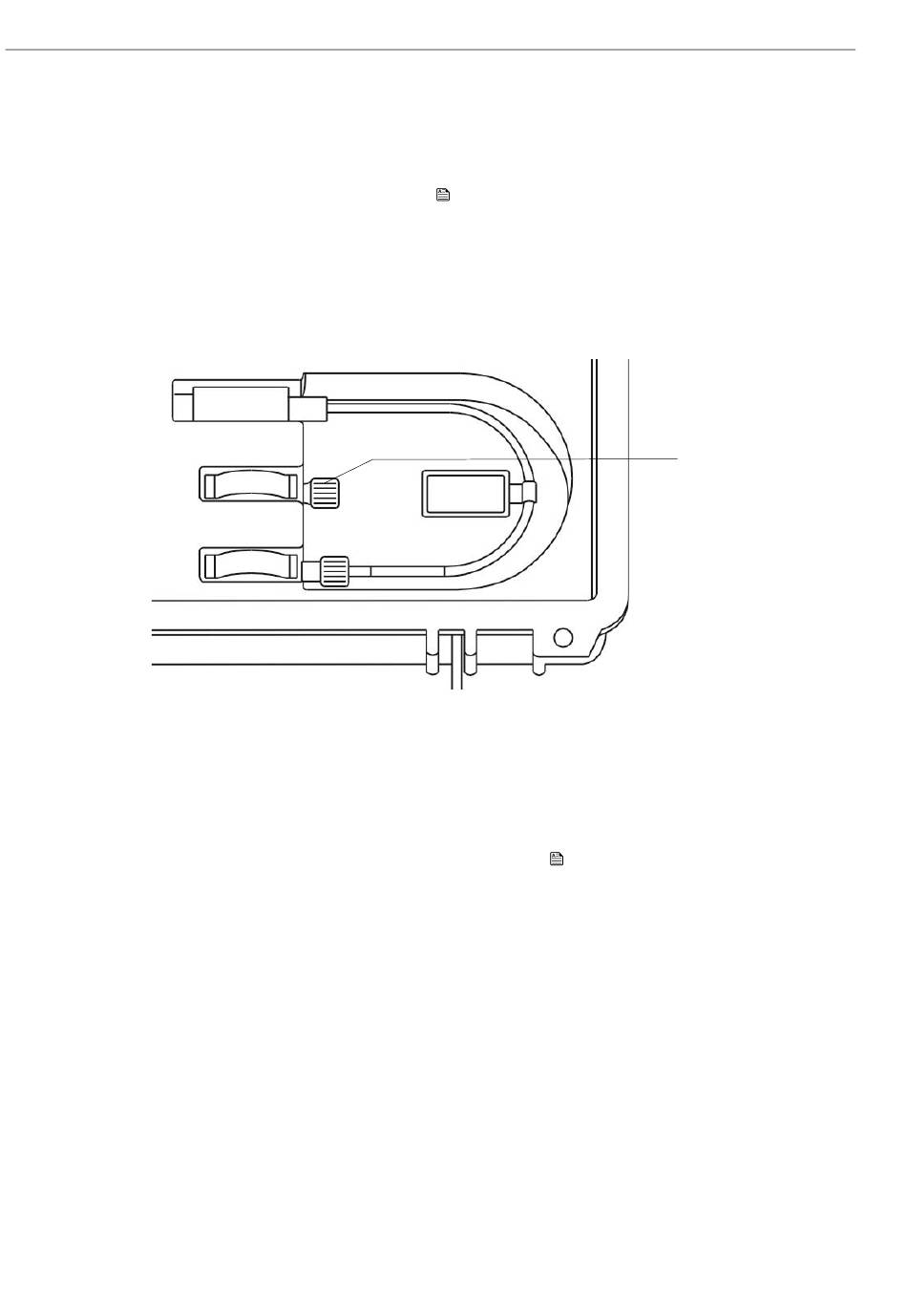

Abbildung 10. Rxn-46 Verifizierungszelle mit Kunststoffmutter (1) für korrekte Handhabung, Lagerung und Entnahme aus dem Koffer
3. Vor der Kalibrierung eine Sichtprüfung durchführen, um sicherzustellen, dass die optischen Flächen der Rxn-46
Verifizierungszelle sauber sind.
• Die Verwendung eines beleuchteten Stereomikroskops mit mindestens 10x Vergrößerung wird empfohlen.
• Beide Überprüfungen, die normale Prüfung und die Prüfung außerhalb der Achse, werden empfohlen,
um festzustellen, ob die Flächen durch Partikel oder eine filmartige Verschmutzung verunreinigt sind.
• Wenn eine Reinigung erforderlich ist siehe Optische Flächen reinigen →
4. Wenn die Verifizierungszelle der Rxn‑46-Sonde nicht im Voraus gefüllt war, Zelle mithilfe einer Spritze, deren
Nadel in die Öffnung unter der entfernbaren Rändelschraube eingeführt wird, mit 70%igem IPA füllen.
Sicherstellen, dass sich keine Blasen in der gefüllten Zelle befinden.
5. Sondenschieber in die Montageposition schieben (von der Sonde weg).
6. Verifizierungszelle in die Rxn‑46-Sonde einsetzen. Im Gegensatz zur Kalibrierzelle kann die Prüfzelle in beiden
Richtungen eingesetzt werden.
7. Für mechanische Stabilität und eine korrekt Zentrierung des Fensters der Verifizierungszelle auf dem Strahlpfad,
die Rxn-46 Sonde in vertikaler Position ausrichten.
8. Sondenschieber in die Betriebsposition schieben (zur Sonde hin).
9. Sondenverifizierung gemäß folgenden Anleitungen für den entsprechenden Raman Rxn-Analysator durchführen
und 70%iges IPA als Verifizierungsstandard auswählen.
18
Raman Rxn-46 Kalibrier- und Verifizierungskit
.
für eine Anleitung.
1
A0052686
Endress+Hauser
