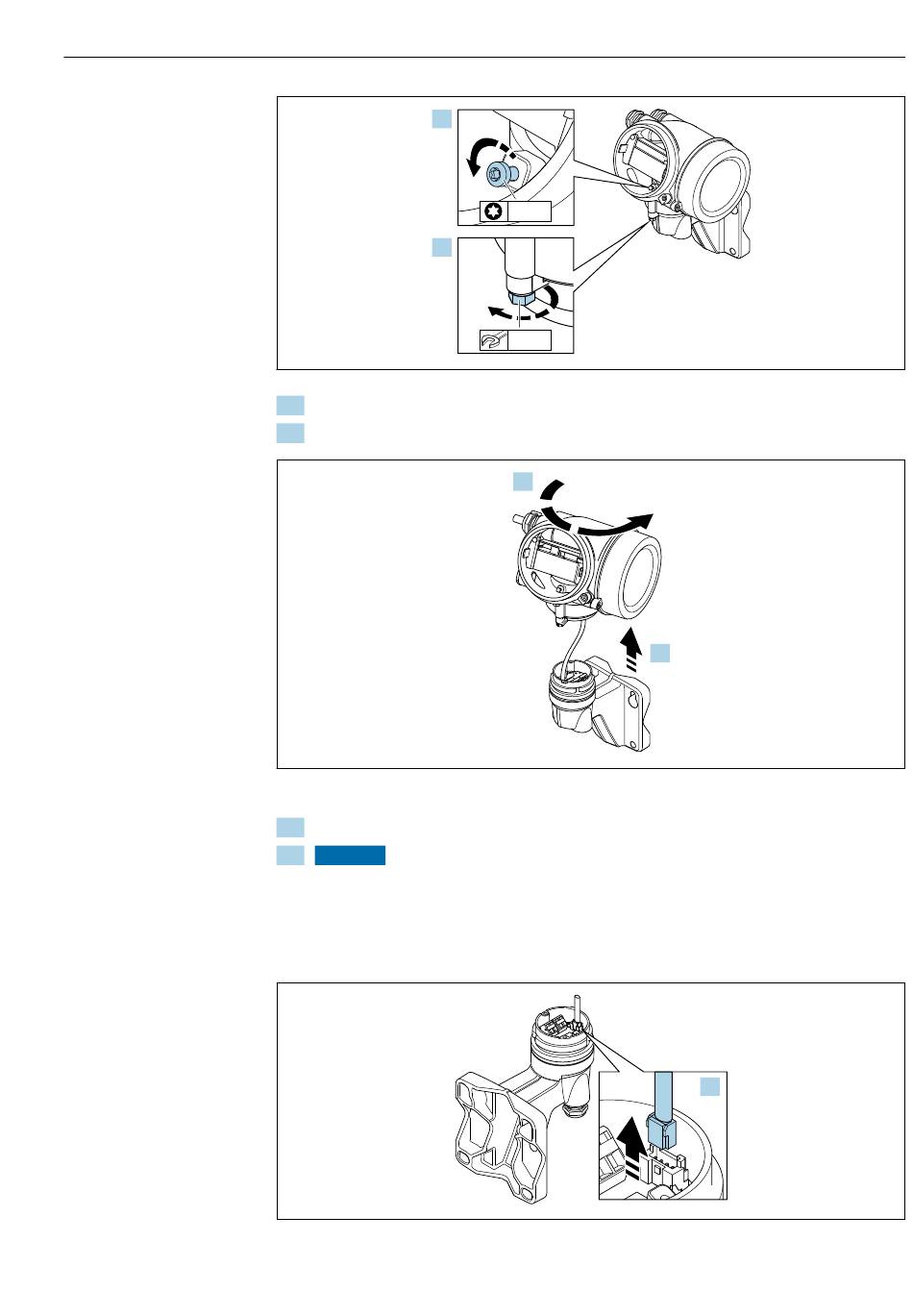

4. Arretierschraube des Messumformergehäuse lösen.
5. Sicherungskralle Messumformergehäuse lösen.
 13 Beispielgrafik
6. Messumformergehäuse nach rechts bis zur Markierung drehen.
7. HINWEIS
Die Anschlussplatine des Wandgehäuses ist mit der Elektronikplatine des Mess-
umformers über ein Signalkabel verbunden!
‣
Bei Anheben des Messumformergehäuses auf das Signalkabel achten.
Messumformergehäuse anheben.
 14 Beispielgrafik
TX 10
8 mm
6.
~15°
7.
Elektrischer Anschluss
A0034174
A0034175
8.
