Diagnose und Störungsbehebung
142
12.2 Diagnoseinformation auf Vor-Ort-Anzeige
12.2.1 Diagnosemeldung
Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag-
nosemeldung im Wechsel mit der Betriebsanzeige angezeigt.

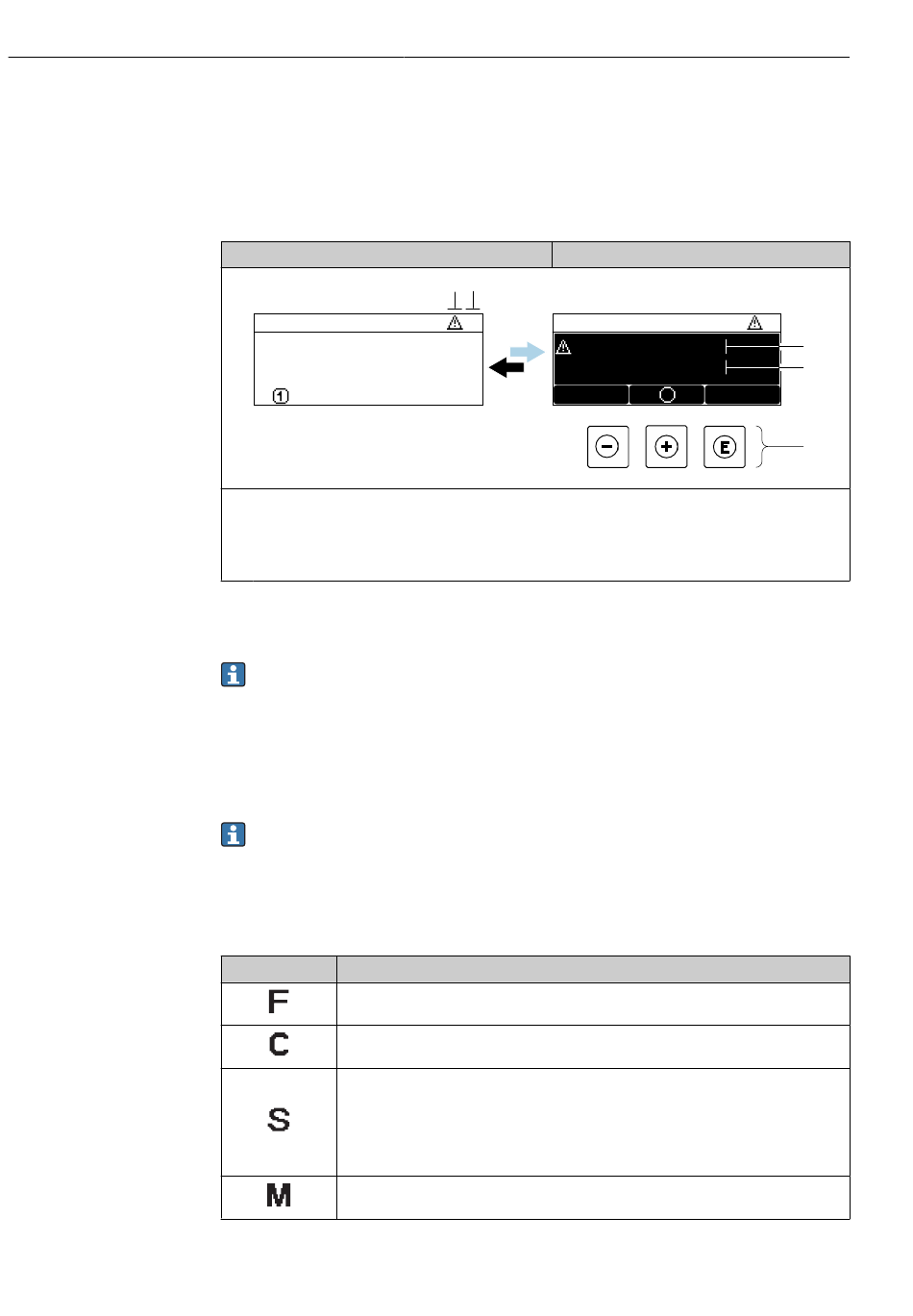

Betriebsanzeige im Störungsfall
X X X X X X X X X
20.50
X
1 Statussignal
2 Diagnoseverhalten
3 Diagnoseverhalten mit Diagnosecode
4 Kurztext
5 Bedienelemente
Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung
von dem Diagnoseereignis mit der höchsten Priorität angezeigt.
Weitere aufgetretene Diagnoseereignisse sind im Menü Diagnose abrufbar:
• Via Parameter →  151
• Via Untermenüs →  152
Statussignale
Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,
indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Die Statussignale sind gemäß VDI/VDE 2650 und NAMUR-Empfehlung NE 107 klas-
sifiziert:
• F = Failure
• C = Function Check
• S = Out of Specification
• M = Maintenance Required
Symbol Bedeutung
Ausfall
Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Funktionskontrolle
Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation).
Außerhalb der Spezifikation
Das Gerät wird betrieben:
• Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstempe-
raturbereichs)
• Außerhalb der vom Anwender vorgenommenen Parametrierung (z.B. maximaler Durch-
fluss in Parameter 20 mA-Wert)
Wartungsbedarf
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig.
2 1
S
X X X X X X X X
S801
Versorg.spannung
XX
Proline Prowirl D 200 HART
Diagnosemeldung
X S
3
4
i Menu
5
A0029426-DE
