Arbeitshinweise (Bild K–N)
Zusatzgriff (Bild
K
Das Gerät darf aus Sicherheitsgründen nur
s
mit dem Zusatzgriff 14 verwendet werden.
Durch Schwenken des Zusatzgriffes 14 wird eine er-
müdungsfreiere und dadurch sichere Körperhaltung
erreicht.
Flügelschraube 13 am Zusatzgriff 14 lockern. Griff
schwenken. Flügelschraube wieder festziehen.
Überlastkupplung
Klemmt oder hakt das Bohrwerkzeug, wird der Antrieb
zur Bohrspindel unterbrochen. Wegen der dabei auf-
tretenden Kräfte das Gerät immer mit beiden Hän-
den sicher halten und einen festen Stand einneh-
men.
Tiefenanschlag (Bild
Mit dem Tiefenanschlag 15 kann die Bohrtiefe t einge-
stellt werden. Taste 12 drücken und Tiefenanschlag
bis zur Höhe der Bohrerspitze herausziehen. Skalen-
wert 22 ablesen, gewünschte Bohrtiefe t davon abzie-
hen und berechneten Skalenwert einstellen.
Staubabsaugung/Saugfix
Beim Arbeiten entstehende Stäube können ge-
s
sundheitsschädlich, brennbar oder explosiv sein.
Geeignete Schutzmaßnahmen sind erforderlich.
Zum Beispiel: Manche Stäube gelten als Krebs er-
regend. Geeignete Staub-/Späneabsaugung ver-
wenden und Staubschutzmaske tragen.
Leichtmetallstaub kann brennen oder explodieren.
s
Arbeitsplatz stets sauber halten, weil Materialmi-
schungen besonders gefährlich sind.
Das Gerät kann direkt an der Steckdose eines Bosch
Allzwecksaugers mit Fernstarteinrichtung ange-
schlossen werden. Dieser wird beim Einschalten des
Gerätes automatisch gestartet.
Saugfix (Zubehör) montieren und Staubsauger an-
schließen.
Bis zur vorbestimmten Bohrtiefe federt der Saugfix zu-
rück. Dadurch wird der Saugfix-Kopf immer dicht an
der Oberfläche gehalten.
Drehzahl einstellen (Bild
Durch zu- oder abnehmenden Druck auf den Ein-Aus-
Schalter 8 kann die Drehzahl während des Betriebs
stufenlos gesteuert werden.
Vorteile:
– langsames Anbohren, z.B. auf glatten Flächen wie
Fliesen,
– kein Abrutschen des Bohrers beim Anbohren,
– kein Aussplittern des Bohrlochs.
1 609 929 F02 • (03.06) T
)
)
L
)
M
Drehzahl vorwählen (Bild
Mit dem Drehzahlregler 9 kann die gewünschte
Höchstdrehzahl vorgewählt werden.
Durch die Begrenzung kann der Ein-Aus-Schalter nur
noch bis zur eingestellten Höchstdrehzahl durchgezo-
gen werden.
Die Drehzahl muss je nach Betriebsart, zu bearbeiten-
dem Material und entsprechend dem Bohrdurchmes-
ser ausgewählt werden.
Richtwerte dazu siehe Betriebsarten.

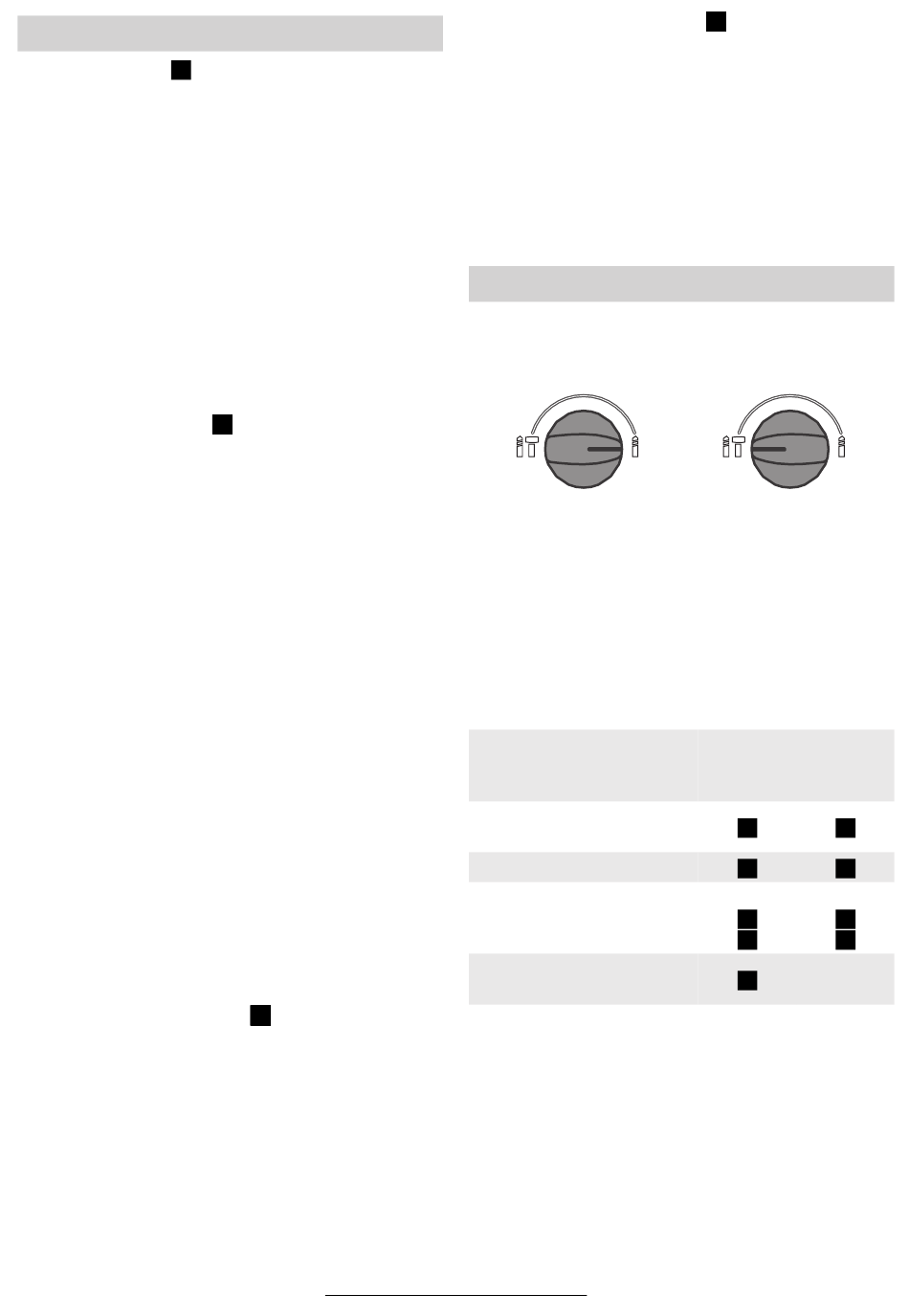

Betriebsarten (Bild O–S)
Am Betriebsarten-Wahlschalter 11 wird der Getriebe-
zustand für den jeweiligen Anwendungsfall eingestellt:
Bohren
Der Betriebsarten-Wahlschalter darf nur im Still-
stand betätigt werden.
Werkzeuge ohne SDS-plus nicht zum Hammer-
bohren oder Meißeln verwenden!
Die folgende Tabelle zeigt, wie der Betriebsarten-
Wahlschalter 11, der Rechts-Linkslauf-Schalter 10 so-
wie der Drehzahlregler 9 für die verschiedenen Be-
triebsarten einzustellen sind (Bilder siehe Klappseite):
Betriebsart
Hammerbohren
in Beton oder Stein
Bohren in Stahl oder Holz
Schrauben
Rechtslauf
Linkslauf
Meißeln
nur mit MV 200 (Zubehör)
Deutsch–4
)
N
Hammerbohren
Typ PBH
180 RE/
1800 RE/ 200 FRE
200 RE
Bild Bild
O O
Bild Bild
P P
Bild Bild
R R
Bild Bild
S S
Bild –
O
