Arbetsanvisningar (Bild K–N)
Stödhandtag (Bild
Maskinen får av säkerhetsskäl endast använ-
s
das med monterat stödhandtag 14.
Genom att svänga stödhandtaget 14 kan en bekväm
och säker kroppsställning uppnås.
Lossa vingskruven 13 på stödhandtaget 14. Sväng
handtaget. Dra åter fast vingskruven.
Överlastkoppling
Om borrverktyget kärvar eller hänger upp sig kommer
borrspindelns drivning att frånkopplas. För att gardera
dig mot krafter som uppstår skall du alltid hålla i
maskinen med båda händerna och se till att du
står stadigt.
Djupanslag (Bild
L
Borrdjupet t kan ställas in med djupanslaget 15. Tryck
på knappen 12 och dra ut djupanslaget fram till borr-
spetsens plan. Avläs skalvärdet 22, subtrahera önskat
borrdjup t och ställ in beräknat skalvärde.
Dammutsugning/Sugfix
Dammet som uppstår under arbetet kan vara
s
hälsofarligt, brännbart eller explosivt. Därför ska
lämpliga skyddsåtgärder vidtas.
Till exempel: Ett flertal damm kan framkalla cancer.
Använd därför lämplig damm-/spånutsugning och
skyddsmask.
Lättmetalldamm kan antändas och explodera. Håll
s
alltid arbetsplatsen ren; materialblandningar kan
vara ytterst farliga.
Maskinen kan anslutas direkt till uttaget på Bosch
universalsugaren med fjärrinkopplingsautomatik.
Sugaren startar automatiskt när maskinen slås på.
Montera Sugfixen (tillbehör) och anslut dammsugaren.
Sugfixen fjäderanpassas automatiskt till förvalt borr-
djup. Därav följer att Sugfix-huvudet alltid ligger tätt an
mot arbetsstyckets yta.
Inställning av varvtal (Bild
Genom att variera trycket på strömställaren 8 kan
varvtalet under drift regleras steglöst.
Fördelar:
– långsam anborrning t.ex. på glatta kakelytor,
– exakt anborrning utan att borren glider undan,
– rent borrhål utan splitter.
1 609 929 F02 • (03.06) T
)
K
)
)
M
Förval av varvtal (Bild
Med varvtalsregulatorn 9 kan önskat max varvtal
förväljas.
Genom begränsning av varvtalet kan strömställaren
endast tryckas ned till inställt högsta varvtal.
Varvtalet måste alltefter driftsätt anpassas till bearbetat
material och vald borrdiameter.
För riktvärden se Driftsätt.

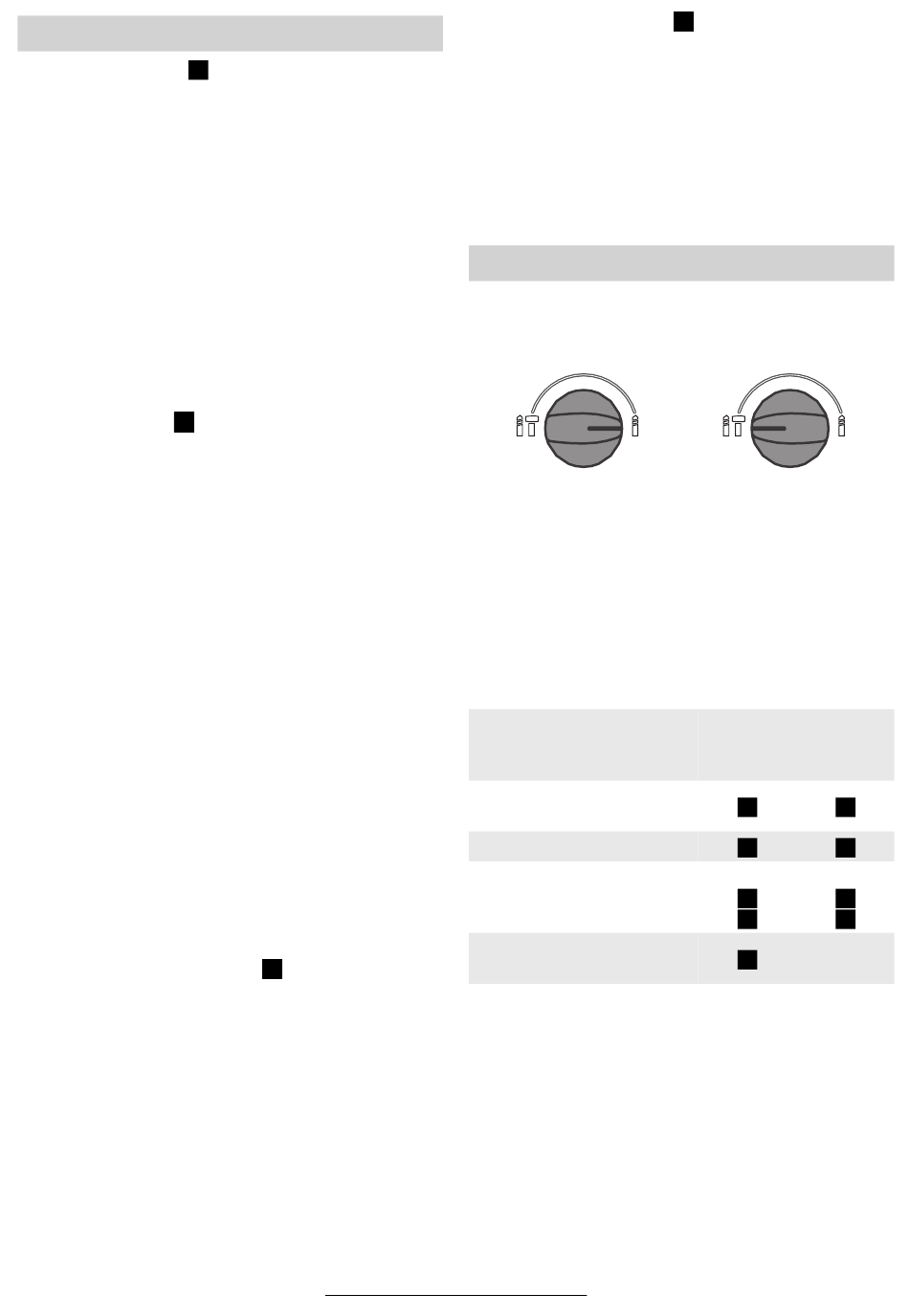

Driftsätt (Bild O–S)
Med funktionsomkopplaren 11 väljs driftsättet för
aktuell användning:
Borrning
Funktionsomkopplaren får manövreras endast
på avstängd maskin.
Använd inte verktyg utan SDS-plus för slagborr-
ning eller mejsling!
Tabellen nedan visar hur funktionsomkopplaren 11,
omkopplaren
varvtalsregulatorn 9 ska ställas in för olika driftsätt (se
bilder på uppfällbar sida):
Driftsätt
Slagborrning
i betong eller sten
Borrning i stål eller trä
Skruvdragning
Högergång
Vänstergång
Mejsling tillåten endast med
MV 200 (tillbehör)
Svenska–4
)
N
Slagborrning
för höger-/vänstergång
Typ PBH
180 RE/
1800 RE/
200 RE
O
P
R
S
O
10 samt
200 FRE
O
P
R
S
–
