8
WICHTIG!
Informationen zum Anschluss an der Batterieseite sind aus der Installationsan-
leitung der jeweiligen Hersteller zu entnehmen.

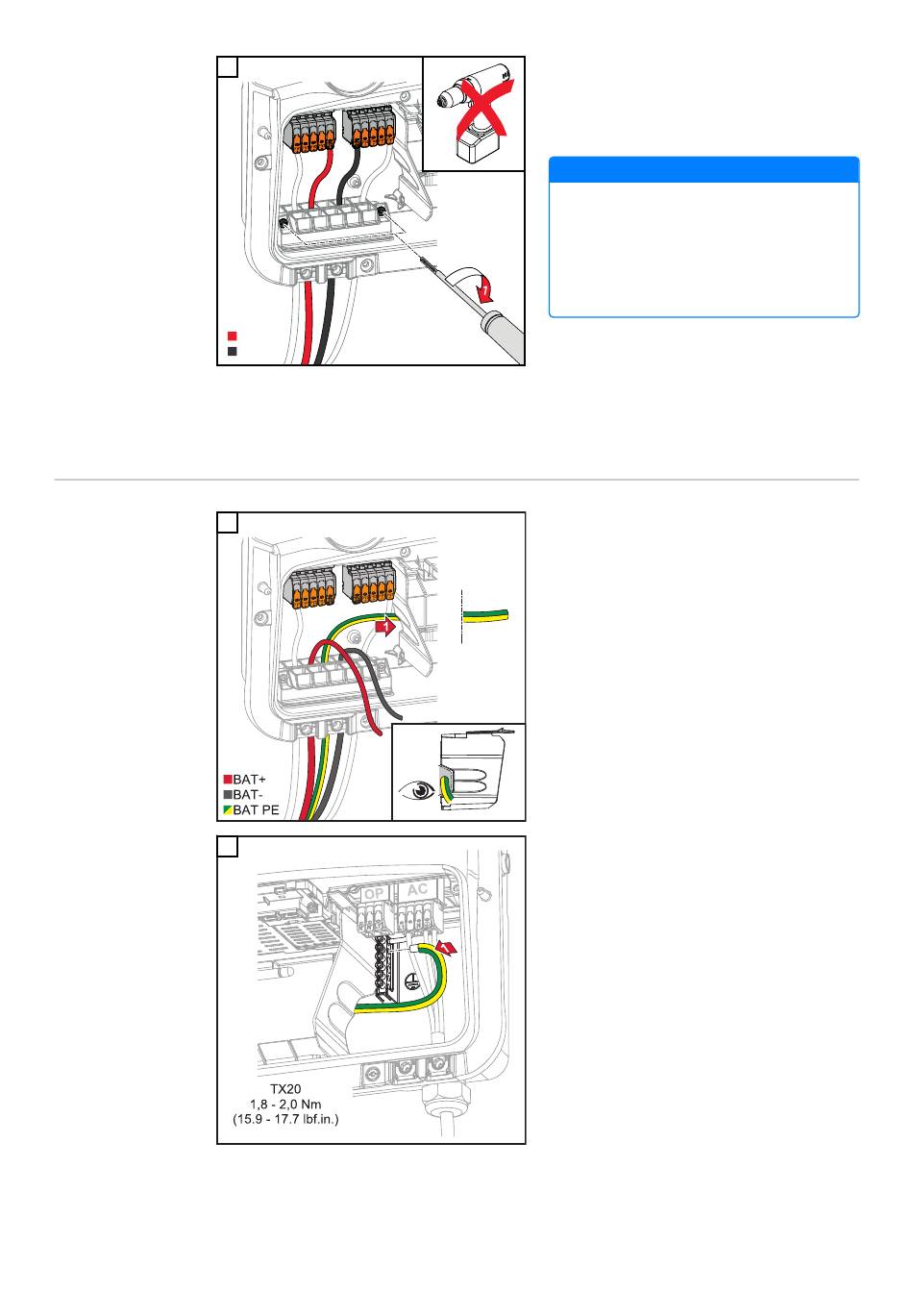

Schutzleiter der
1
LG FLEX an-
schließen
2
WICHTIG!
Informationen zum Anschluss an der Batterieseite sind aus der Installationsan-
leitung der jeweiligen Hersteller zu entnehmen.
TX 20
1,3 - 1,5 Nm
BAT+
BAT-
Die Schrauben der Kabelführung mit
einem Schraubendreher (TX20) und ei-
nem Drehmoment von 1,3 - 1,5 Nm am
Gehäuse befestigen.
HINWEIS!
Risiko durch Überdrehmoment an
der Zugentlastung.
Die Beschädigung der Zugentlas-
tung kann die Folge sein.
▶
Keinen Bohrschrauber verwen-
den.
Den Schutzleiter der Batterie in den
integrierten Kabelkanal der Abtren-
nung des Anschlussbereichs in den
AC-Anschlussbereich verlegen.
Den Schutzleiter der Batterie am zwei-
ten Eingang von oben an der Erdungs-
elektroden-Klemme mit einem Schrau-
bendreher (TX20) und einem Drehmo-
ment von 1,8 - 2 Nm befestigen.
85
