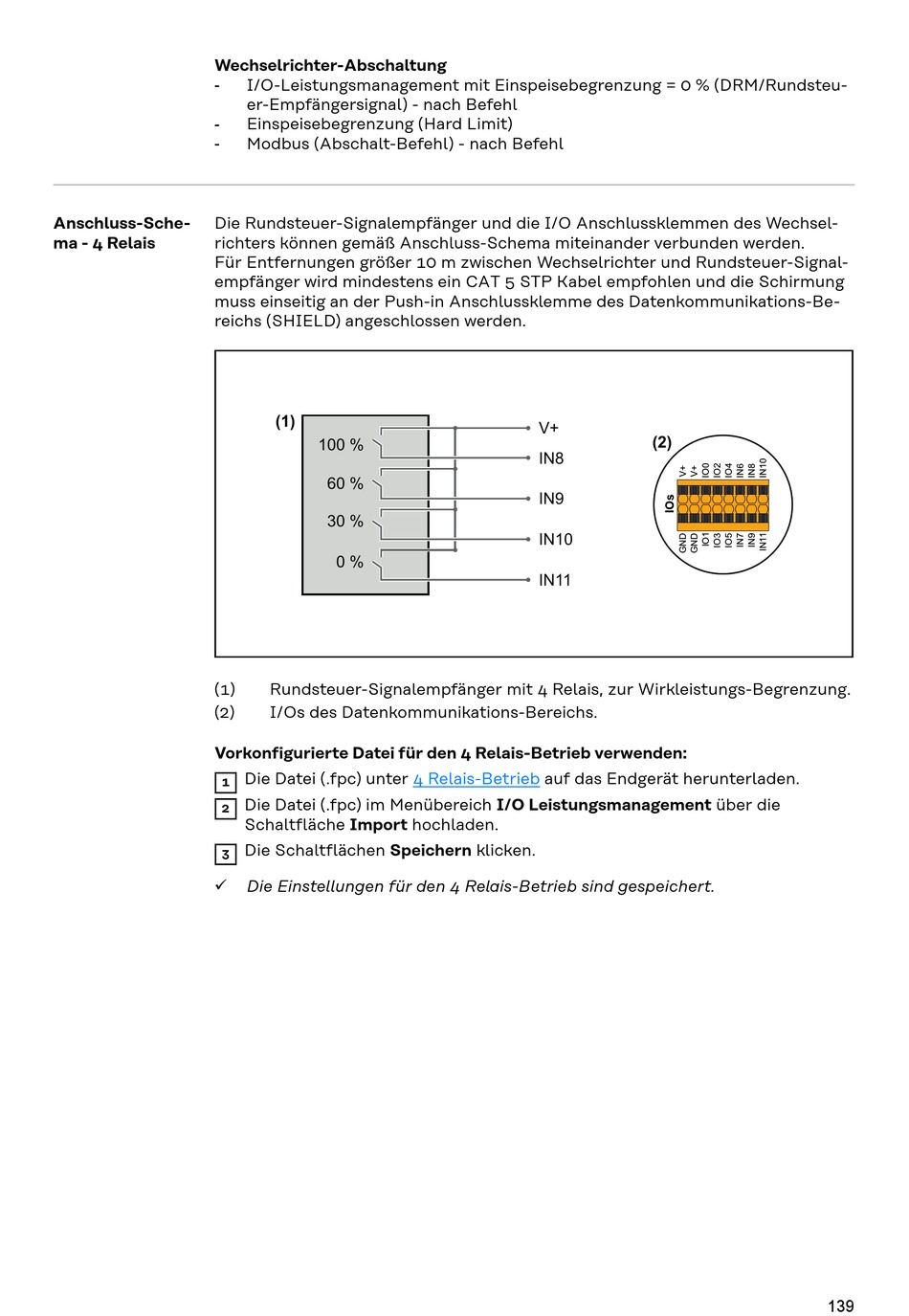

Fronius Primo GEN24 3.6 Plus Bedienungsanleitung Seite 139

Wechselrichter-Abschaltung
-
-
-
Anschluss-Sche-
Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel-
ma - 4 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden.
Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal-
empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung
muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be-
reichs (SHIELD) angeschlossen werden.
(1)
(2)
Vorkonfigurierte Datei für den 4 Relais-Betrieb verwenden:
1
2
3
ü
I/O-Leistungsmanagement mit Einspeisebegrenzung = 0 % (DRM/Rundsteu-
er-Empfängersignal) - nach Befehl
Einspeisebegrenzung (Hard Limit)
Modbus (Abschalt-Befehl) - nach Befehl
(1)
100 %
60 %
30 %
0 %
Rundsteuer-Signalempfänger mit 4 Relais, zur Wirkleistungs-Begrenzung.
I/Os des Datenkommunikations-Bereichs.
Die Datei (.fpc) unter 4 Relais-Betrieb
Die Datei (.fpc) im Menübereich I/O Leistungsmanagement über die
Schaltfläche Import hochladen.
Die Schaltflächen Speichern klicken.
Die Einstellungen für den 4 Relais-Betrieb sind gespeichert.
V+
(2)
IN8
IN9
IN10
IN11
auf das Endgerät herunterladen.
