0~5V Strom-
versorgung
"SET" Schutzschalter:
●
Drücken Sie die „Rechts"-Taste, um den Aktivierungsmodus
auf SET-Modus zu schalten.
Drücken Sie die „Hoch"-/„Runter"-Taste, um die Überlast-
stromwerte von 1A bis 18A einzustellen.
Wenn der durch die Sonde fließende Strom den eingestellten
Wert überschreitet, wird die Stromzufuhr unterbrochen und die
Aktivierung gestoppt.
●

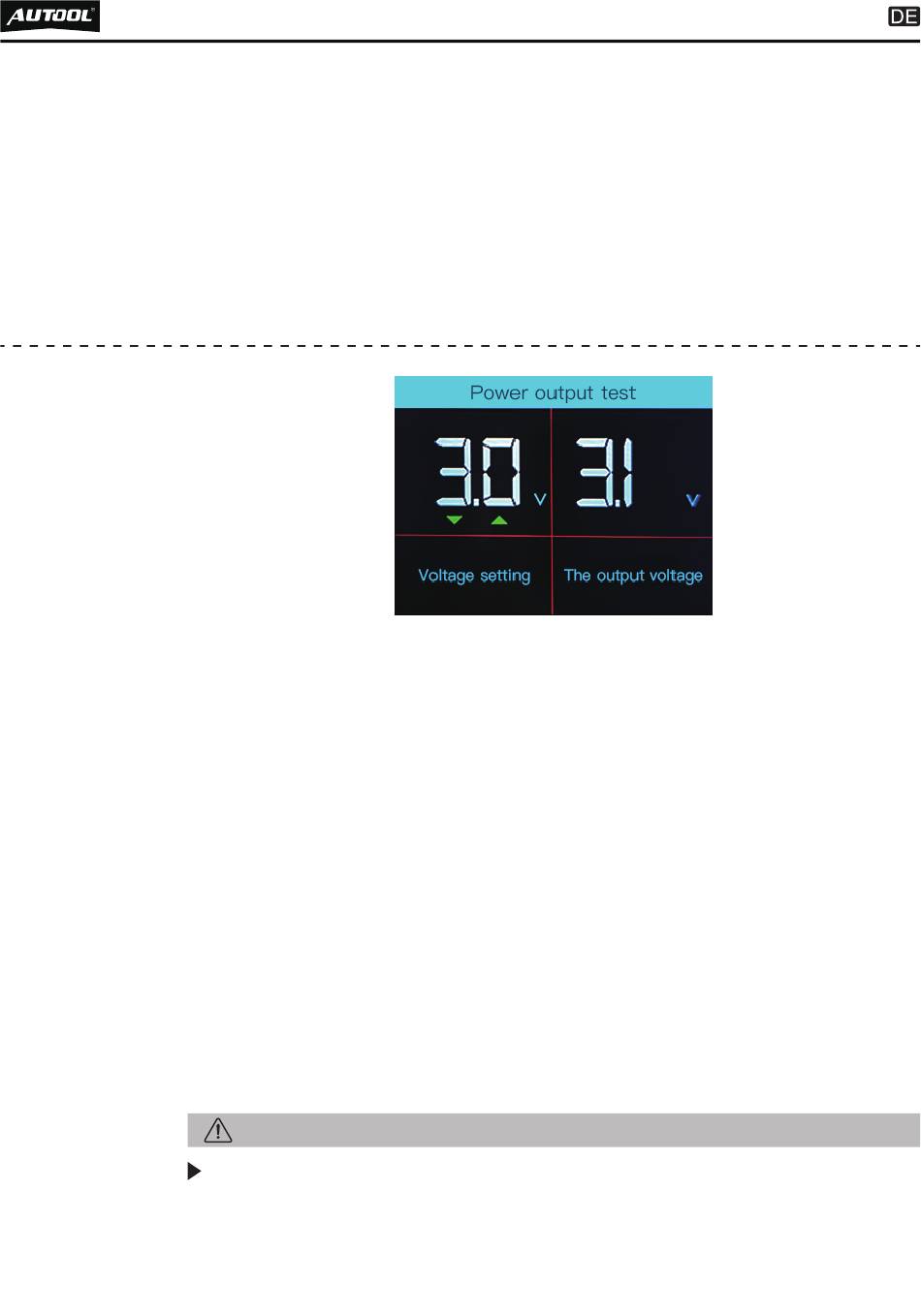

Die 0-5V Stromversorgungsfunktion ist nützlich, um die Verka-
belung zum ECU/ECM zu überprüfen. Nachdem Sie den
Sensor mit einem Multimeter überprüft haben und das
Problem weiterhin besteht, können Sie die vom Sensor
ausgegebene Spannung simulieren, um die Verkabelung zum
ECU zu verifizieren.
●
Sie können den OBD-Scanner verwenden, um das Ergebnis
im ECU zu diagnostizieren. Es ist möglich, eine Stromver-
sorgungsspannung von 0 bis 5V (Strom <100mA) in Schritten
von 0,5 Volt einzustellen.
●
Es gibt einen Spannungsschwellenwertalarm. Falls die Span-
nung im angeschlossenen Stromkreis höher oder niedriger als
der eingestellte Schwellenwert um 0,1 Volt wird, gibt das Gerät
einen Alarmton ab, um anzuzeigen, dass die Ausgangsspan-
nung von der eingestellten Spannung abweicht. In diesem Fall
sollte die Verbindung getrennt und auf Kurzschlüsse oder
andere Probleme geprüft werden.
HINWEIS:
Der 0-5V-Stromversorgungsmodus ist als aktiver Modus
konzipiert, unterscheidet sich jedoch vom Komponentenaktiv-
ierungsmodus. Er kann die Spannungsausgabe unter 5V
einstellen und den Strom auf 100mA begrenzen. (Dies dient
