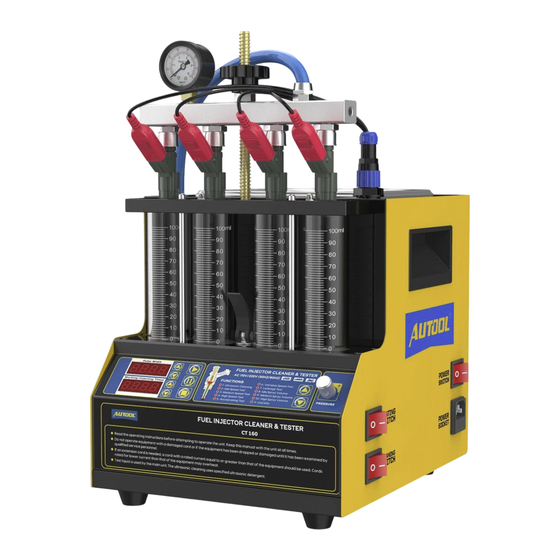

Autool CT160 Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Autool CT160
Inhaltszusammenfassung für Autool CT160
- Seite 2 AUTOOL TECHNOLOGY CO.,LTD www.autooltech.com aftersale@autooltech.com +86-755-2330 4822 / +86-400 032 0988 Hangcheng Jinchi Industrial Park, Bao’an, Shenzhen,China Corporate Standard: Q/OR 002-2023...
- Seite 43 INHALTSVERZEICHNIS (Übersetzung der originalen Anweisungen) Urheberrecht information .................. 42 Urheberrechte ....................42 Markenrecht ....................42 Sicherheitsregeln ....................43 Allgemeine sicherheitsregeln ................43 Handhabung....................44 Elektrische sicherheitsregeln ................44 Geräte sicherheitsregeln ................. 44 Anwendung ..................... 45 Personalsicherheitsregeln................45 Warnhinweise ..................... 46 Warnung......................
-
Seite 44: Urheberrecht Information
Urheberrecht Information Urheberrechte ● Alle Rechte vorbehalten von AUTOOL TECH. CO., LTD. Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Genehmigung von AUTOOL reproduziert, in einem Datenabrufsystem gespeichert oder in irgendeiner Form oder auf irgendeine Weise elektronisch, mechanisch, fotokopiert, aufgezeichnet oder anders übertragen werden. -
Seite 45: Sicherheitsregeln
Sicherheitsregeln Allgemeine Bewahren Sie diese Bedienungsanleitung immer bei der sicherheitsre- Maschine auf. geln Vor der Verwendung dieses Produkts lesen Sie bitte alle Betriebsanleitungen in dieser Anleitung durch. Das Nichtbefolgen kann zu elektrischen Schlägen sowie Reizungen an Haut und Augen führen. Jeder Benutzer ist dafür verantwortlich, die Ausrüstung gemäß... -
Seite 46: Handhabung
Gebrauchte/beschädigte Ausrüstung darf nicht im Handhabung Hausmüll entsorgt werden, sondern muss umweltfreun- dlich entsorgt werden. Verwenden Sie dafür vorgeseh ene Sammelstellen für Elektrogeräte. Verwendetes und recyceltes Öl sowie Batterien sollten als gefährlicher Abfall entsorgt werden, beispielsweise an einer Entsorgungsstation. Elektrische Dies ist ein Gerät der Schutzklasse I und kann nur über sicherheits- eine Steckdose mit Schutzleiter betrieben werden. -
Seite 47: Anwendung
Stromnetz, ob die Spannung der Steckdose und die Sicherungsbewertung mit den auf dem Typenschild angegebenen Werten übereinstimmen. Abweichende Werte können ernsthafte Gefahren verursachen und das Gerät beschädigen. Es ist unerlässlich, die Ausrüstung vor Regenwasser, Feuchtigkeit, mechanischen Beschädigungen, Überlast- ung und unsachgemäßer Handhabung zu schützen. Überprüfen Sie vor der Verwendung das Netzkabel, die Anwendung Anschluss-Schläuche und Adapter auf Beschädigungen. -
Seite 48: Warnhinweise
Warnhinweise Warnung Bevor Sie das Instrument verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch, um eine ordnungsgemäße Bedienung sicherzustellen. Da das Testgerät aus Quarzglas besteht, ist es leicht zerbrech- lich. Vermeiden Sie es daher, andere Gegenstände in der Nähe des Geräts zu platzieren, um Stöße und Brüche zu vermeiden. Wenn nach dem Einschalten keine digitale Anzeige erscheint, überprüfen Sie bitte, ob die Stromversorgung eingeschaltet ist;... -
Seite 49: Einführung Des Produktsübersicht
Für Testzwecke sollten Sie ein professionelles Testfluid ver- wenden. Falls dieses nicht verfügbar ist, kann es durch mediz- inischen Alkohol ersetzt werden. Einführung des ProduktsÜbersicht Übersicht Das Diagnosetool und Reinigungsgerät für Kraftstoffinjektoren ist ein mechatronisches Produkt, das Ultraschallreinigungstechnolo- gie und mikroprozessorgestützte Öl- und Druckregelkreistechnol- ogie kombiniert. -
Seite 50: Hauptmerkmale
● Kraftstoffmengenerkennung: Es kann das Kraftstoffvolumen der Einspritzdüse unter spezi- fischen Betriebsbedingungen (z.B. zur gleichen Zeit und in der gleichen Anzahl von Einspritzungen) messen. Hauptmerk- ● Verwendung der leistungsstarken Ultraschallreinigungstech- male nologie mit starker Reinigungsfähigkeit. ● Verwendung der elektronischen Druckregelungstechnologie für einen stabilen Öldruck und einen weit einstellbaren Bereich. -
Seite 51: Technische Parameter
Technische Ultraschallreinigungsfrequenz 28kHz parameter 0~7500RPM Drehzahlbereich PWM-Pulsbreite 0~20ms Zeiteinstellungen 0~10min Zylindervolumen 100ml Kraftstofftankkapazität 1300ml Einspritzzeiten 0~9900times, step 100ms Systemdruck 0~0.6MPa... -
Seite 52: Produktstruktur
Produktstruktur Strukturdia- gramm Sperrpfosten Sicherungsmutter Ölschiene Obere Öleinlassanschluss Glas-Messzylinder Ölablassgriff Bedienfeld Druckregulierventil Sperrstütze Ölablassrohr Signalkabel Netzschalter Heizungsschalter Stromanschluss Ultraschallschalter... -
Seite 53: Bedienfeld-Diagramm
Ultraschallreinigungstank Reinigungsmittel-Abflussventil Abflussventil für Testflüssigkeit Flüssigkeitsstand des Testmittels Bedienfeld- Diagramm ● Pulsbreite / Funktionsfenster: Zeigt das ausgewählte Funktionsobjekt an, wenn die Funktion ausgewählt ist, und zeigt die Pulsbreite des Injektors während des Betriebs an. ● Zeitfenster: Zeigt die Arbeitszeit des Kraftstoffinjektors und die Anzahl der Einspritzungen an. - Seite 54 ● Pause-Taste: Vorübergehendes Anhalten des ausgewählten Arbeitsobjekts nach dem Drücken. Stopp-Taste: ● Beendet das ausgewählte Arbeitsobjekt und kehrt zum ausgewählten Arbeitsobjekt zurück. Funktionswahl-Taste: ● Wählt das Arbeitsobjekt aus. Drücken Sie nach oben, um das Arbeitsobjekt auszuwählen. ● Drücken Sie nach unten, um das Arbeitsobjekt auszuwählen. ●...
-
Seite 55: Betriebsablauf
Betriebsablauf Ultraschall- Ultraschallreinigung verwendet die durch Ultraschallwellen im reinigung Medium erzeugten durchdringenden und kavitationalen Stoßwel- len, um Objekte mit komplexen Formen, Hohlräumen und Poren gründlich zu reinigen und hartnäckige Kohlenstoffablagerungen am Kraftstoffinjektor vollständig zu entfernen. Vorbereitung ● Entfernen Sie die Kraftstoffeinspritzdüse aus dem Fahrzeug und überprüfen Sie, ob die Gummidichtung beschädigt ist. -
Seite 56: Injektor-Diagnose
gung zu starten. Während des Betriebs können Sie die Pause-Taste drücken, um die Arbeit zu unterbrechen, oder die Stop-Taste drücken, um zu beenden. ● Während des Reinigungsprozesses kann der Heizschalter an der Seite des Geräts eingeschaltet werden, um die Reini- gungseffizienz zu verbessern. - Seite 57 ● Installieren Sie die Kraftstoffdüse. Diagramm zur Installation des oberen Kraftstoffinjektors Ölauslassrohr Ölregal Obere Öleinlassanschluss Injektoren Oberplatte Sitz Glas-Messzylinder Sicherungsmutter Sicherungspoller ● Wählen Sie den oberen Öleinlassanschluss aus dem Zubehör und installieren Sie ihn in den Ölseparator. ● Setzen Sie den Kraftstoffinjektor in Vorwärtsrichtung ein (ein wenig Schmiermittel auf die „O“-Dichtung des Injektors auftra- gen).
- Seite 58 ● Drücken Sie die Start-Taste, um den Test zu beginnen. ● Drehen Sie den Druckregler, um den Druck auf 0,25–0,3 MPa einzustellen. (Im elektronischen Einspritzsystem arbeitet der allgemeine Öldruck normalerweise bei 0,25–0,3 MPa.) ● Drücken Sie die Tasten zum Einstellen der Pulsbreite, um die geeignete Pulsbreite auszuwählen.
- Seite 59 HINWEIS Der Kraftstoffdruck, die Arbeitszeit und die Pulsbreite werden vom System automatisch eingestellt. Die Zeit ist standard- mäßig auf einen Zyklus von 10 Sekunden eingestellt, und der Benutzer muss dies nicht separat festlegen. Das System wird automatisch und kontinuierlich drei Zyklen durchführen, um die Arbeitsbedingungen und das Kraftstoffin- jektionsvolumen des Einspritzdüsen bei Leerlaufdrehzahl, mittlerer Drehzahl und hoher Drehzahl zu simulieren.
- Seite 60 10 Test des Sprühvolumens bei hoher Geschwindigkeit ● Wählen Sie „10 High Spray Volume“ aus. ● Die verbleibenden Bedienungsschritte entsprechen dem Punkt HINWEIS Durchfluss-Balance-Test Durchfluss-Balance-Test sollte verschiedenen Geschwindigkeiten durchgeführt werden. Wenn Flüssigkeitsstand im Messzylinder 2/3 des Messzylinders erreicht hat, pausieren oder stoppen Sie die Arbeit, um die Balance des Kraftstoffinjektionsvolumens zu beobachten.
-
Seite 61: Lagerung Und Wartung
Lagerung Und Wartung Lagerung ● Schalten Sie die Stromversorgung aus und ziehen Sie den Netzstecker ab. Legen Sie alle Anschlüsse zurück in die Zubehörbox zur ● Aufbewahrung. Entleeren Sie das Ultraschallreinigungsmittel. Wischen Sie ● das Gerät mit einem trockenen, weichen Tuch sauber. ●... -
Seite 62: Wartungsservice
Wartungsservice Die autool Produkte, die Sie besitzen, bestehen aus langlebigen Materialien und halten sich an den Produktionsprozess der Exzellenz. Jedes Produkt hat 35-Prozesse und 12-Qualitätskon- trollen durchlaufen, bevor es die Fabrik verlässt, um sicherzustel- len, dass jedes Produkt ausgezeichnete Qualität und Leistung hat. -
Seite 63: Garantie
● Schäden, die durch Verwendung und Wartung verursacht werden, die nicht den Anforderungen des Produkthandbuchs entsprechen. Bei AUTOOL sind wir stolz auf unser exquisites Design und exzellenten Service. Gerne stellen wir Ihnen weitere Unterstützu- ng oder Dienstleistungen zur Verfügung. Haftung-... -
Seite 64: Rückgabe- Und Umtauschservice
Sollten Sie Schwierigkeiten oder Hindernisse bei der Rück- sendung oder dem Umtausch von Waren haben, wenden Sie sich bitte an das AUTOOL- Kundendienstzentrum. Bei Rück- sendung oder Umtausch von Waren über das Kundendienstz- entrum empfehlen wir Ihnen, dies auf folgende Weise zu tun. -
Seite 65: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Wir als Hersteller erklären, dass das bezeichnete Produkt: Kraftstoffinjektorprüfer und -reiniger (Modell CT160) Entspricht den Anforderungen der: EMV-Richtlinie 2014/30/EU RoHS-Richtlinie 2011/65/EU + 2015/863 + 2017/2102 Angewandte Normen: EN IEC 55014-1:2021，EN IEC 55014-2:2021，EN IEC 61000-3-2:2019 + A1:2021，EN 61000-3-3:2013+A1:2019+A2:2021 IEC 62321-3-1:2013, IEC 62321-5:2013, IEC 62321-4:2013+A1:2017, IEC...
