3. Gerätebeschreibung
1
14
6 5 2
15

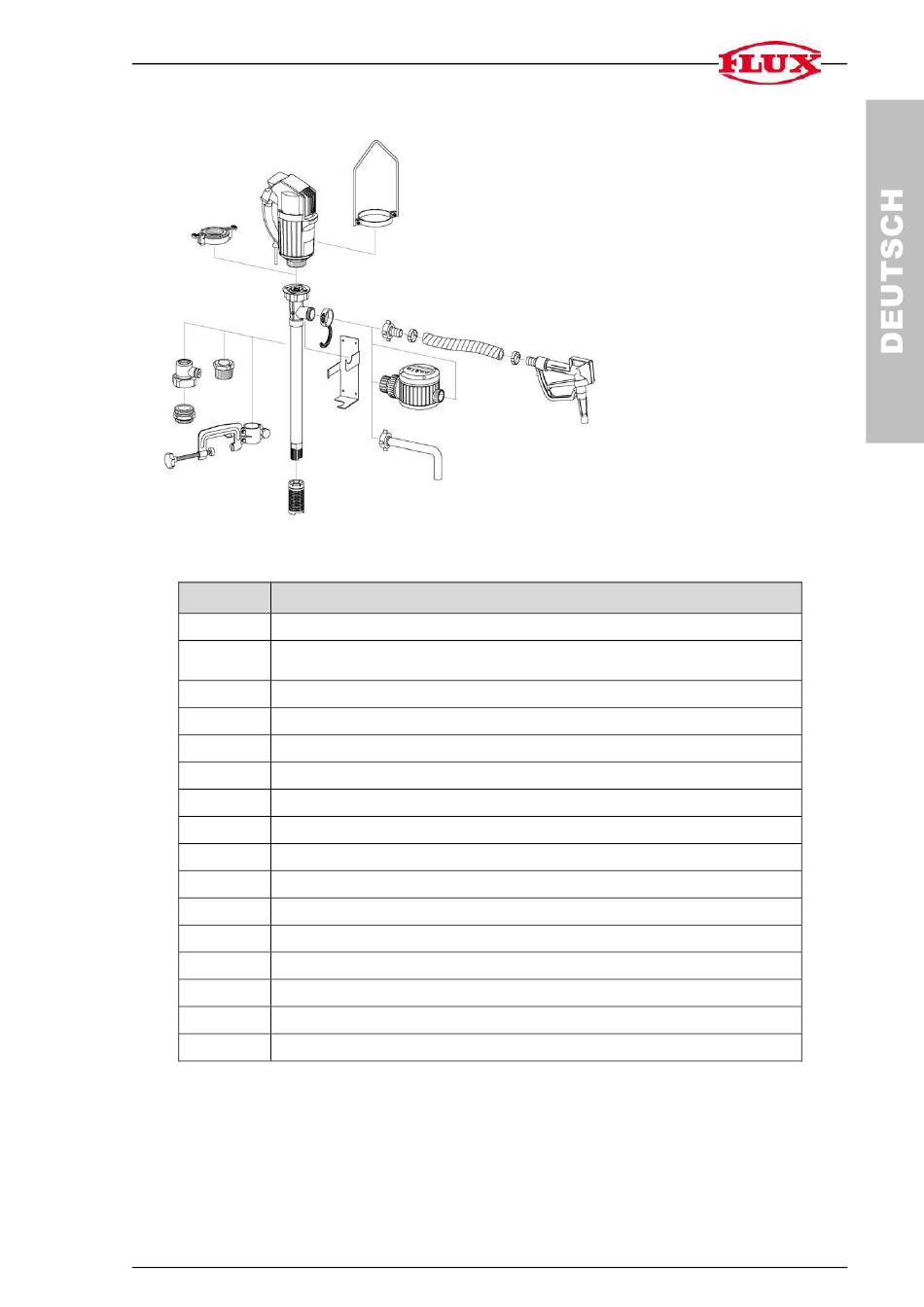

Abb. 1: Aufbau der Pumpe (mit Komponenten) nicht Ex-geschützt
Position Bezeichnung
1 Antriebsmotor in verschiedenen Ausführungen
Fasspumpe (Pumpenrohrsatz) in verschiedenen Ausführungen
2
und Werkstoffen
3 FLUX-Clip
4 Fußsieb
5 Fassverschraubung
6 FES Emissions-Schutzventil mit Gewindering
7 Schlauchanschluss
8 Schlauchleitung in verschiedenen Ausführungen
9 Schlauchklemme
10 Zapfpistole in verschiedenen Ausführungen und Werkstoffen
11 Auslaufbogen
12 Durchflussmesser
13 Haltebügel
14 Schnellspannkupplung
15 Anklemmvorrichtung
16 Pumpenhalterung
Die fett markierten Positionen ergeben eine voll funktionsfähige Pumpe, die durch
das weiter aufgeführte Zubehör ergänzt werden kann.
