Schritte

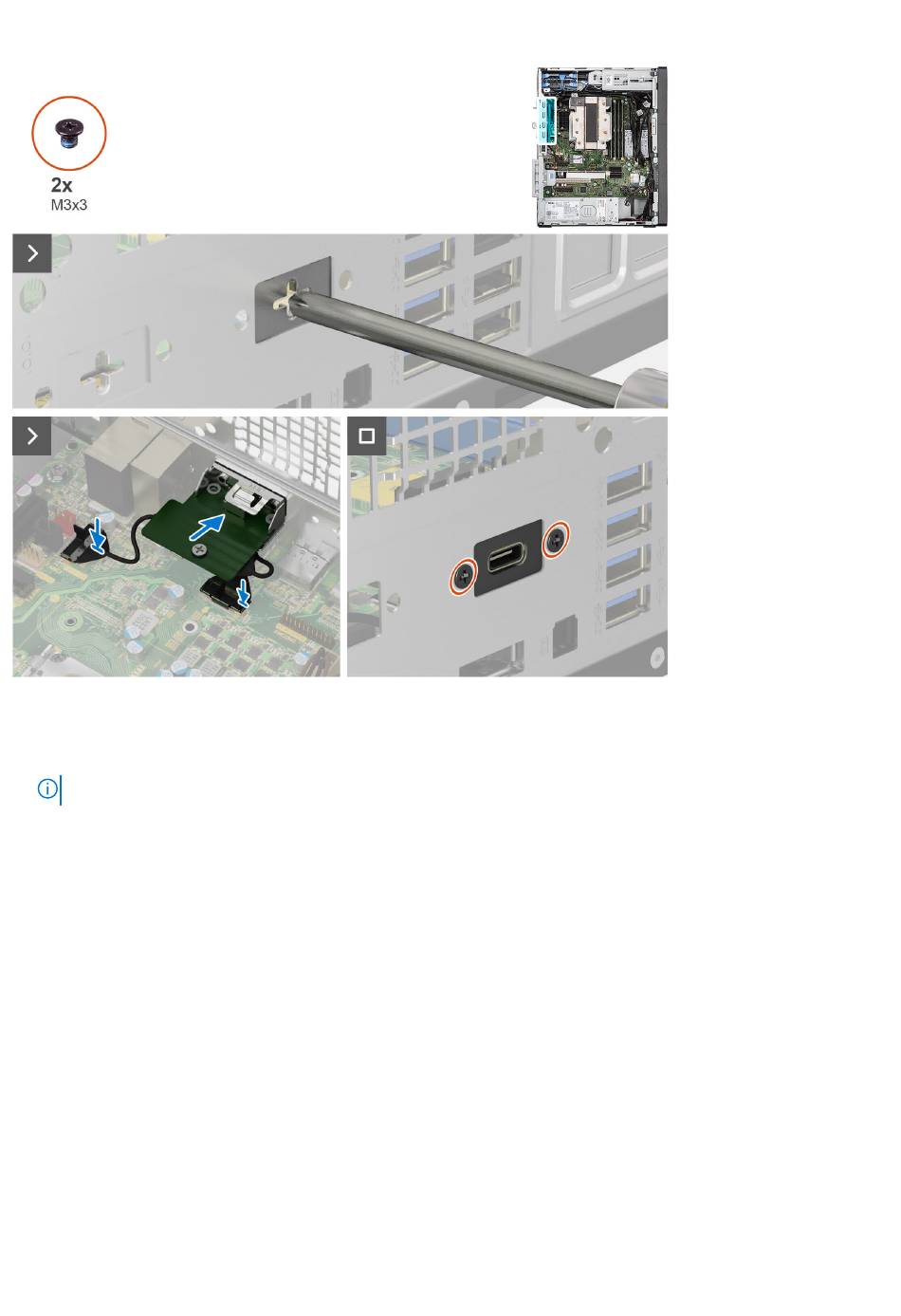

1. Führen Sie zum Entfernen der Dummy-Halterung einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie
die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus.
ANMERKUNG:
Gilt, wenn Sie ein Upgrade des Systems durchführen, das nicht über diese optionalen Module verfügt.
2. Verbinden Sie die Kabel des optionalen Typ-C-Moduls mit den entsprechenden Anschlüssen auf der Hauptplatine.
3. Setzen Sie das optionale Typ-C-Modul in den Schlitz am Gehäuse.
4. Bringen Sie die zwei Schrauben (M3x3) wieder an, mit denen das optionale Typ-C-Modul am Gehäuse befestigt wird.
Nächste Schritte
1. Bringen Sie die
Seitenabdeckung
an.
2. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
DP-Modul
Entfernen des optionalen DisplayPort-Moduls
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
Vor der Arbeit an Komponenten im Inneren des
Computers.
2. Entfernen Sie die Seitenabdeckung.
114
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
