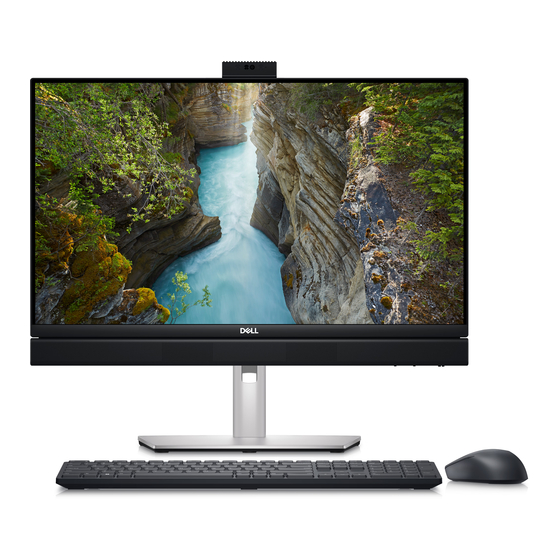

Dell OptiPlex All-in-One Plus 7410 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. OptiPlex All-in-One Plus 7410
  6. Benutzerhandbuch
Dell OptiPlex All-in-One Plus 7410 Benutzerhandbuch

Dell OptiPlex All-in-One Plus 7410 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OptiPlex All-in-One Plus 7410
Benutzerhandbuch
Vorschriftenmodell: W31C
Vorschriftentyp: W31C001
März 2023
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex All-in-One Plus 7410

Inhaltszusammenfassung für Dell OptiPlex All-in-One Plus 7410

  • Seite 1 OptiPlex All-in-One Plus 7410 Benutzerhandbuch Vorschriftenmodell: W31C Vorschriftentyp: W31C001 März 2023 Rev. A00...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Display..................................... 9 Einziehbare Kamera................................10 Unten..................................... 12 Rückseite....................................13 Service Tag................................... 14 Kapitel 2: Computer einrichten....................... 15 Kapitel 3: Technische Daten des OptiPlex All-in-One Plus 7410............19 Abmessungen und Gewicht..............................19 Prozessor....................................19 Chipsatz....................................20 Betriebssystem..................................21 Arbeitsspeicher..................................21 Externe Ports..................................22 Interne Steckplätze................................
  • Seite 4 Schraubenliste..................................35 Liste der durch den Kunden austauschbaren Einheiten (CRUs) und vor Ort austauschbaren Einheiten (FRUs)....................................36 Hauptkomponenten von OptiPlex All-in-One Plus 7410....................37 Kapitel 5: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....39 Standrahmen..................................39 Entfernen des Ständers..............................39 Installieren des Ständers...............................40...
  • Seite 5 Entfernen des Lüfters..............................73 Einbauen des Lüfters..............................73 Netzteil....................................74 Entfernen der Stromversorgungseinheit........................74 Installieren der Stromversorgungseinheit........................75 Kapitel 6: Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)......78 Netzteillüfter..................................78 Entfernen des Netzteillüfters............................78 Einbauen des Netzteillüfters............................81 E/A-Halterung..................................84 Entfernen der E/A-Halterung............................
  • Seite 6 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............121 Löschen von CMOS-Einstellungen..........................122 Löschen von BIOS- (System-Setup) und Systemkennwörtern.................. 122 Kapitel 9: Fehlerbehebung......................123 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............123 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............ 123 Integrierter Selbsttest des Netzteils..........................123 Systemdiagnoseanzeigen..............................124 Wiederherstellen des Betriebssystems...........................

  • Seite 7: Kapitel 1: Ansichten Des Optiplex All-In-One Plus 7410

    Ansichten des OptiPlex All-in-One Plus 7410 Rechts 1. USB 3.2 Gen 2-Anschluss mit PowerShare Zum Anschluss von Geräten, wie z. B. externen Speichergeräten, Druckern und externen Bildschirmen. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s. Unterstützt Power Delivery, über das bidirektionale Stromversorgung zwischen Geräten ermöglicht wird.

  • Seite 8: Links

    Links 1. Aktivitätsanzeige des Storage-Laufwerks Die Aktivitätsanzeige leuchtet, wenn der Computer Lese- oder Schreibvorgänge auf dem Storage-Laufwerk durchführt. 2. Universeller Audioanschluss Zum Anschluss eines Kopfhörers oder eines Headsets (Kopfhörer-Mikrofon-Kombi). Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 9: Display

    Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. 3. Einziehbare Kamera Ermöglicht Video-Chats, Fotoaufnahmen und Videoaufzeichnungen. Um Ihre Privatsphäre zu schützen, kann diese Kamera eingezogen werden, wenn sie nicht verwendet wird. 4. Rechter Lautsprecher Ermöglicht Audioausgabe. 5. Linker Lautsprecher Ermöglicht Audioausgabe. Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 10: Einziehbare Kamera

    Kamera zu verbergen und Ihre Privatsphäre zu schützen, drücken Sie die Kamera nach unten, bis sie hörbar einrastet. ANMERKUNG: Je nach bestellter Konfiguration kann Ihr Computer über eine 5-MP-RGB- und Infrarotkamera oder eine FHD-RGB- Kamera verfügen. Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 11: Einziehbare Kamera Für Computer Mit 5Mp Rgb + Infrarotkamera

    4. Infrarotsender Strahlt Infrarotlicht aus, wodurch die Infrarot Kamera Bewegungen erkennen und verfolgen kann. 5. Kamerastatusanzeige Leuchtet, wenn die Kamera verwendet wird. Einziehbare Kamera für Computer mit einer FHD RGB-Kamera im Lieferumfang 1. Kamera Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 12: Unten

    1. Montageposition des Standrahmens / der VESA-Halterung Ermöglicht die Installation einer VESA-Halterung mit einer Schraube (100 mm x 100 mm) für die Verwendung unter Standardbedingungen oder eines der von Dell für das OptiPlex All-in-One Plus 7410-System angebotenen Standrahmen. 2. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können.

  • Seite 13: Rückseite

    Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s. 9. Audioanschluss (Line-Out), umfunktionierbar Schließen Sie ein Audiogerät an. 10. Stromkabelanschluss Zum Anschluss eines Stromkabels für die Stromversorgung des Computers. 11. Diagnoseanzeige der Stromversorgung Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 14: Service Tag

    Zeigt den Stromversorgungszustand an. Service Tag Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Ansichten des OptiPlex All-in-One Plus 7410...

  • Seite 15: Kapitel 2: Computer Einrichten

    Computer einrichten Schritte 1. Installieren Sie die Standrahmenbasis auf dem Standrahmen. ANMERKUNG: Die Installation der Standrahmenbasis ist für alle vom Computer unterstützten Standrahmenkonfigurationen identisch. Befolgen Sie die Anweisungen in der Abbildung, um die Standrahmenbasis auf dem Standrahmen zu installieren. 2. Richten Sie den Ständer ein, indem Sie ihn in den Steckplatz auf der Rückabdeckung einsetzen, bis er einrastet. ANMERKUNG: Die Installation des Standrahmens ist für alle vom Computer unterstützten Standrahmenkonfigurationen identisch.
  • Seite 16 3. Richten Sie die Tastatur und Maus ein. ANMERKUNG: Eine Anleitung zum Setup finden Sie in der Dokumentation Ihrer Tastatur und Maus. 4. Schließen Sie das Stromkabel an. 5. Betätigen Sie den Betriebsschalter, um den Computer einzuschalten. Computer einrichten...
  • Seite 17 000131676 unter www.dell.com/support. Für Windows: Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless-Netzwerk verbinden, geben Sie das Kennwort für das Wireless-Netzwerk ein, wenn Sie dazu aufgefordert werden.
  • Seite 18 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) Ressourcen Beschreibung und Leistungsleistung optimieren. Holen Sie das Beste aus Ihrem Dell Gerät heraus – mit intelligenter, personalisierter Technologie von MyDell. Es folgen die Hauptfunktionen von MyDell: ● Anwendung ● Audio ● Strom ●...

  • Seite 19: Kapitel 3: Technische Daten Des Optiplex All-In-One Plus 7410

    Technische Daten des OptiPlex All-in-One Plus 7410 Abmessungen und Gewicht In der folgende Tabelle sind Höhe, Breite, Tiefe und Gewicht des OptiPlex All-in-One Plus 7410-Systems aufgeführt. Tabelle 2. Abmessungen und Gewicht Beschreibung Werte Höhe: Höhe Vorderseite 354,30 mm (13,95 Zoll) Höhe Rückseite...

  • Seite 20: Chipsatz

    Grafikkarte 730 Grafikkarte 730 Grafikkarte 770 Grafikkarte 770 Grafikkarte 770 Grafikkarte 770 Chipsatz In der folgenden Tabelle sind die Details des von Ihrem OptiPlex All-in-One Plus 7410-System unterstützten Chipsatzes aufgeführt. Tabelle 4. Chipsatz Beschreibung Werte Chipsatz Q670 Prozessor Intel Core i3/i5/i7/i9 der 13. Generation...

  • Seite 21: Betriebssystem

    ● Windows 11 Pro National Education (64 Bit) ● Windows 10 CMIT Government Edition (nur China) ● Ubuntu Linux 22.04 LTS, 64 Bit Weitere Informationen zu Dell OS Recovery Image finden Sie unter Herunterladen und Verwenden des Dell OS Recovery Image in Microsoft Windows auf Dell Support-Website.

  • Seite 22: Externe Ports

    ● 32 GB, 2 x 16 GB, DDR5, 4800 MHz, Dual-Channel ● 64 GB, 2 x 32 GB, DDR5, 4800 MHz, Dual-Channel Externe Ports In den folgenden Tabellen sind die externen Ports Ihres OptiPlex All-in-One Plus 7410-Systems aufgeführt. Tabelle 6. Externe Ports Beschreibung...

  • Seite 23: Ethernet

    Ethernet Die folgende Tabelle listet die Spezifikationen des verdrahteten Ethernet-LAN (Local Area Network) des OptiPlex All-in-One Plus 7410 auf. Tabelle 8. Ethernet – Technische Daten Beschreibung Werte Modellnummer Intel i219-LM Übertragungsrate 10/100/1000 MBit/s Wireless-Modul In der folgenden Tabelle sind die technischen Daten des WLAN-Moduls (Wireless Local Area Network) des OptiPlex All-in-One Plus 7410-Systems aufgeführt.

  • Seite 24: Bei Lagerung

    Das OptiPlex All-in-One Plus 7410-System unterstützt eine der folgenden Storage-Konfigurationen: ● Ein M.2-2230/2280-SSD-Laufwerk ● Zwei M.2-2230/2280-Solid-State-Laufwerke Das primäre Laufwerk des OptiPlex All-in-One Plus 7410-Systems variiert je nach Storage-Konfiguration. Bei Computern ist das primäre Laufwerk das M.2-Laufwerk mit installiertem Betriebssystem. Tabelle 11. Speicherspezifikationen...

  • Seite 25: Kamera

    ● FHD-RGB-Kamera: 82 Grad ● 5MP-RGB-Kamera: 85,90 Grad Infrarot-Kamera 76,1 Grad, nur bei Computern mit 5MP-Kamera Leistungsangaben Die folgende Tabelle enthält die technischen Daten zu den Leistungsangaben für das OptiPlex All-in-One Plus 7410-System. Tabelle 14. Leistungsangaben Beschreibung Option 1 Option 2...

  • Seite 26: Netzteilanschluss

    –40 °C bis 70 °C (–40 °F bis 158 °F) –40 °C bis 70 °C (–40 °F bis 158 °F) Netzteilanschluss Die folgende Tabelle enthält die technischen Daten des Netzteils für den OptiPlex All-in-One Plus 7410. Tabelle 15. Netzteilanschluss Internes 160-W-Netzteil (PSU), 80 Plus Bronze ●...

  • Seite 27: Dell Comfortview

    Dell CinemaColor-Anwendung (DCC) aktiviert und konfiguriert werden. Dell CinemaColor Dell CinemaColor (DCC) kombiniert Hardware und Software, um klare Bilder zu liefern, die so lebendig erscheinen wie die Welt um Sie herum. DCC verfügt über vier Farbprofile, die diese Einstellungen je nach Inhalt und Umgebung optimieren.

  • Seite 28: Gpu - Integriert

    60 Hz) ● Ein HDMI-Out 2.1-Anschluss (4096 x 2160 bei 60 Hz) GPU – Separat Die folgende Tabelle enthält die technischen Daten der vom OptiPlex All-in-One Plus 7410 unterstützten separaten Grafikkarte (GPU). Tabelle 18. GPU – Separat Controller Unterstützung für externe Speichergröße...

  • Seite 29: Umgebungsbedingungen

    Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Betriebs- und Lagerungsumgebung In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres OptiPlex All-in-One Plus 7410 aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 21. Computerumgebung...
  • Seite 30 Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † gemessen mit einem Halbsinus-Impuls von 2 ms. Technische Daten des OptiPlex All-in-One Plus 7410...

  • Seite 31: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 32: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 33: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 34: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 35: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...

  • Seite 36: Liste Der Durch Den Kunden Austauschbaren Einheiten (Crus) Und Vor Ort Austauschbaren Einheiten (Frus)

    M3x5 Liste der durch den Kunden austauschbaren Einheiten (CRUs) und vor Ort austauschbaren Einheiten (FRUs) Die austauschbaren Komponenten im OptiPlex All-in-One Plus 7410 sind entweder vom Kunden austauschbare Einheiten (CRUs) oder vor Ort austauschbare Einheiten (FRUs). VORSICHT: Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden.

  • Seite 37: Hauptkomponenten Von Optiplex All-In-One Plus 7410

    Tabelle 23. CRU- und FRU-Liste (fortgesetzt) Vom Kunden austauschbare Einheit (CRU) Vor Ort austauschbare Einheit (FRU) Netzteil Hauptkomponenten von OptiPlex All-in-One Plus 7410 Die folgende Abbildung zeigt die wichtigsten Komponenten von OptiPlex All-in-One Plus 7410. 1. Ständer 2. Untere Abdeckung 3. Antennenmodule 4. Kühlkörper 5.
  • Seite 38 26. Netzteillüfter 27. Hintere Abdeckung ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.

  • Seite 39: Kapitel 5: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)

    Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.

  • Seite 40: Installieren Des Ständers

    Schritte 1. Stellen Sie die Grundplatte der Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche ab. 2. Halten Sie die Lasche gedrückt, mit der der Ständer an der Grundplatte der Bildschirmbaugruppe befestigt ist. 3. Schieben Sie den Ständer von der Grundplatte der Bildschirmbaugruppe, und heben Sie ihn heraus. Installieren des Ständers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 41 Schritte 1. Richten Sie den Ständer an dem Steckplatz auf der Grundplatte der Bildschirmbaugruppe aus. 2. Schieben Sie den Ständer in den Steckplatz auf der Grundplatte der Bildschirmbaugruppe. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 42: Hintere Abdeckung

    Hintere Abdeckung Entfernen der rückseitigen Abdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Ständer. Info über diese Aufgabe ANMERKUNG: Bevor Sie die Bodenabdeckung entfernen, stellen Sie sicher, dass keine SD-Karte im SD-Kartensteckplatz auf Ihrem Computer installiert ist.

  • Seite 43: Arbeitsspeicher

    Schritte 1. Richten Sie die Rückabdeckung an der Grundplatte der Bildschirmbaugruppe aus. 2. Setzen Sie die hintere Abdeckung ein und schieben Sie sie auf die Grundplatte der Bildschirmbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Lasche an der hinteren Abdeckung im Steckplatz auf der Grundplatte der Bildschirmbaugruppe befestigt ist.

  • Seite 44: Einbauen Des Speichers

    Schritte 1. Hebeln Sie mithilfe der Lasche an der DIMM-Klappe die DIMM-Klappe an der Abdeckung der Systemplatine auf und heben Sie sie an, um auf die Speichersteckplätze zuzugreifen. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt.
  • Seite 45 Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. ANMERKUNG: Wiederholen Sie die Schritte 1 bis 2 für jedes Speichermodul, das in Ihrem Computer installiert wird.

  • Seite 46: Grafikkarte

    Grafikkarte Entfernen der Grafikkarte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Ständer. 3. Entfernen Sie die rückseitige Abdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 47 Schritte 1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Grafikkartenbaugruppe an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Schieben Sie die Grafikkartenbaugruppe von der Grundplatte der Bildschirmbaugruppe und heben Sie sie heraus. 3. Hebeln Sie mithilfe der Lasche an der DGFX-Klappe die DGFX-Klappe auf der Grafikkartenabdeckung auf und heben Sie sie an, um auf den Anschluss des Grafikkartenlüfters zuzugreifen.

  • Seite 48: Installieren Der Grafikkarte

    4. Trennen Sie den Grafikkartenlüfter von der Grafikkarte. 5. Drehen Sie die Grafikkartenbaugruppe um. 6. Entfernen Sie die zwei Schrauben (M2.5x5), mit denen die Grafikkarte an der Grafikkartenbaugruppe befestigt ist. 7. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Grafikkarte an der Grafikkartenbaugruppe befestigt ist. 8.
  • Seite 49 Schritte 1. Setzen Sie den Grafikkartenlüfter auf die Grafikkartenabdeckung. 2. Richten Sie die Schraubenbohrungen am Grafikkartenlüfter an den Schraubenbohrungen der Grafikkartenabdeckung aus. 3. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen der Grafikkartenlüfter an der Grafikkartenabdeckung befestigt wird. 4.

  • Seite 50: Abdeckung Der Systemplatine

    5. Richten Sie die Schraubenbohrungen der Grafikkarte mit den Schraubenbohrungen der Grafikkartenbaugruppe aus. 6. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Grafikkarte an der Grafikkartenbaugruppe befestigt ist. 7. Setzen Sie die zwei Schrauben (M2.5x5) wieder ein, mit denen die Grafikkarte an der Grafikkartenbaugruppe befestigt wird. 8.

  • Seite 51: Einbauen Der Abdeckung Der Systemplatine

    Schritte 1. Entfernen Sie die fünf Schrauben (M3x5), mit denen die Abdeckung der Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt wird. 2. Heben Sie die Abdeckung der Systemplatine von der Grundplatte der Bildschirmbaugruppe ab. Einbauen der Abdeckung der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 52: Wireless-Karte

    Schritte 1. Legen Sie die Abdeckung der Systemplatine auf die Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen in der Systemplatinenabdeckung mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 3. Bringen Sie die sechs Schrauben (M3x5) wieder an, mit denen die Systemplatinenabdeckung an der Grundplatte der Bildschirmbaugruppe befestigt wird.

  • Seite 53: Einbauen Der Wireless-Karte

    4. Entfernen Sie die Blende der Systemplatine. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die Wireless-Kartenhalterung an der Wireless-Karte befestigt ist. 2.
  • Seite 54 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Wireless-Karte und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Tabelle 24. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß...

  • Seite 55: Solid-State-Laufwerk In M.2-Steckplatz 0

    2. Bringen Sie die rückseitige Abdeckung wieder an. 3. Installieren Sie den Ständer. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Solid-State-Laufwerk in M.2-Steckplatz 0 Entfernen des M.2 2230-SSD-Laufwerks aus M.2-Steckplatz 0 Voraussetzungen 1.

  • Seite 56: Installieren Des M.2 2230-Ssd-Laufwerks In M.2-Steckplatz 0

    Installieren des M.2 2230-SSD-Laufwerks in M.2-Steckplatz 0 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Dieses Verfahren gilt nur, wenn Sie ein M.2 2230-Solid-State-Laufwerk im SSD-Steckplatz (M.2 PCIe SSD 0) auf der Systemplatine installieren.

  • Seite 57: Installieren Des M.2 2280-Ssd-Laufwerks In M.2-Steckplatz 0

    2. Entfernen Sie den Ständer. 3. Entfernen Sie die rückseitige Abdeckung. 4. Entfernen Sie die Blende der Systemplatine. Info über diese Aufgabe ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei M.2-2230 bzw. 2280-Solid-State-Laufwerke in den SSD- Steckplätzen auf der Systemplatine eingebaut sein. ANMERKUNG: Dieses Verfahren gilt für Computer, bei denen ein M.2 2280-Solid-State-Laufwerk im SSD-Steckplatz (M.2 PCIe SSD 0) auf der Systemplatine installiert ist.

  • Seite 58: Position Der Schraubbefestigung Am M.2-Steckplatz 0

    Schritte 1. Richten Sie die Kerbe am M.2-2280-Solid-State-Laufwerk auf die Lasche am SSD-Steckplatz (M.2 PCIe SSD 0) aus. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk in den SSD-Steckplatz (M.2 PCIe SSD 0) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2280-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.

  • Seite 59: Solid-State-Laufwerk In M.2-Steckplatz 1

    Schritte 1. Entfernen Sie die Schraubbefestigung auf der Systemplatine. 2. Installieren Sie die Schraubbefestigung auf der Systemplatine. Nächste Schritte 1. Installieren Sie den Steckplatz 0 für M.2-2230-Solid-State-Laufwerk bzw. den Steckplatz 0 für das M.2-2280-Solid-State-Laufwerk (je nach Modell). 2. Bringen Sie die Abdeckung der Systemplatine 3.

  • Seite 60: Installieren Des M.2-2230-Ssd-Laufwerks In M.2-Steckplatz 1

    Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der das M.2-2230-Solid-State-Laufwerk an der Hauptplatine befestigt ist. 2. Schieben Sie das M.2 2230-Solid-State-Laufwerk nach vorn und heben Sie es aus dem SSD-Steckplatz (M.2 PCIe SSD 1) auf der Hauptplatine. Installieren des M.2-2230-SSD-Laufwerks in M.2-Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 61: Entfernen Des M.2 2280-Ssd-Laufwerks Aus M.2-Steckplatz 1

    Schritte 1. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus (M.2 PCIe SSD 1). 2. Schieben Sie die M.2-2230-Solid-State-Festplatte in den SSD-Steckplatz (M.2 PCIe SSD 1) auf der Systemplatine. 3. Ersetzen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2230-Solid-State-Laufwerks an der Systemplatine. Nächste Schritte 1.

  • Seite 62: Installieren Des M.2 2280-Ssd-Laufwerks In M.2-Steckplatz 1

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das M.2 2280-SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben Sie die M.2 2280-Solid-State-Festplatte nach vorn und heben Sie sie aus dem SSD-Steckplatz (M.2 PCIe SSD 1) auf der Systemplatine. Installieren des M.2 2280-SSD-Laufwerks in M.2-Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 63: Position Der Schraubbefestigung Am M.2-Steckplatz 1

    Schritte 1. Richten Sie die Kerbe auf dem M.2 2280-Solid-State-Laufwerk an der Lasche am SSD-Steckplatz (M.2 PCIe SSD 1) aus. 2. Schieben Sie das M.2 2280-Solid-State-Laufwerk in den SSD-Steckplatz (M.2 PCIe SSD 1) auf der Systemplatine. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2280-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.

  • Seite 64: Knopfzellenbatterie

    Schritte 1. Entfernen Sie die Schraubbefestigung auf der Systemplatine. 2. Installieren Sie die Schraubbefestigung auf der Systemplatine. Nächste Schritte 1. Installieren Sie den Steckplatz 1 für das M.2-2230-Solid-State-Laufwerk bzw. den Steckplatz 1 für das M.2-2280-Solid-State- Laufwerk (je nach Modell). 2. Bringen Sie die Abdeckung der Systemplatine 3.

  • Seite 65: Installieren Der Knopfzellenbatterie

    Schritte 1. Drücken Sie auf den Freigabehebel, der sich auf dem Knopfzellenbatteriesockel befindet, um die Knopfzellenbatterie aus dem Sockel zu lösen. 2. Heben Sie die Knopfzellenbatterie aus der Halterung der Knopfzellenbatterie. Installieren der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 66: E/A-Abdeckung

    Schritte Schieben Sie die Knopfzellenbatterie mit dem Pluspol (+) nach oben in den Batteriesockel auf der Hauptplatine ein und lassen Sie die Batterie einrasten. Nächste Schritte 1. Bringen Sie die Abdeckung der Systemplatine 2. Bringen Sie die rückseitige Abdeckung wieder an. 3.

  • Seite 67: Einbauen Der E/A-Abdeckung

    Schritte 1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die I/O-Abdeckung an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die I/O-Abdeckung von der Grundplatte der Bildschirmbaugruppe. Einbauen der E/A-Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 68: Untere Abdeckung

    Schritte 1. Platzieren Sie die E/A-Abdeckung korrekt ausgerichtet auf der Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die E/A-Steckplätze auf der E/A-Abdeckung mit den E/A-Anschlüssen aus und richten Sie die Schraubenbohrungen der E/A-Abdeckung auf die Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus. 3.

  • Seite 69: Anbringen Der Unteren Abdeckung

    Schritte 1. Entfernen Sie die drei Schrauben (M3x5), mit denen die untere Abdeckung an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die untere Abdeckung von der Grundplatte der Bildschirmbaugruppe. Anbringen der unteren Abdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 70: Versenkbare Kamerabaugruppe

    Schritte 1. Setzen Sie die untere Abdeckung auf und richten Sie sie mit der Grundplatte der Bildschirmbaugruppe aus. 2. Richten Sie die Schraubenbohrungen der unteren Abdeckung an den Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus. 3. Setzen Sie die drei Schrauben (M3x5) wieder ein, mit denen die untere Abdeckung an der Grundplatte der Bildschirmbaugruppe befestigt wird.

  • Seite 71: Installieren Der Einziehbaren Kamerabaugruppe

    Schritte 1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Halterung der Kamerabaugruppe an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die Halterung der Kamerabaugruppe von der Grundplatte der Bildschirmbaugruppe. 3. Trennen Sie mithilfe der Zuglasche das Kamerakabel (WEBCAM) von der Systemplatine. 4.
  • Seite 72 Schritte 1. Schieben Sie die einziehbare Kamerabaugruppe unter dem Kühlkörper in den entsprechenden Steckplatz auf der Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der einziehbaren Kamerabaugruppe mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 3. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die versenkbare Kamerabaugruppe an der Grundplatte der Bildschirmbaugruppe befestigt wird.

  • Seite 73: Lüfter

    Lüfter Entfernen des Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Ständer. 3. Entfernen Sie die rückseitige Abdeckung. 4. Entfernen Sie die Blende der Systemplatine. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 74: Netzteil

    Schritte 1. Setzen Sie den Lüfter auf die Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen im Lüfter mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 3. Bringen Sie die drei Schrauben (M3x5) zur Befestigung des Lüfters an der Grundplatte der Bildschirmbaugruppe wieder an. 4.

  • Seite 75: Installieren Der Stromversorgungseinheit

    Schritte 1. Drücken Sie auf die Sicherungsklammer und trennen Sie das Prozessornetzkabel (ATX CPU) von der Systemplatine. 2. Trennen Sie das Steuersignalkabel (CTRL) von der Systemplatine. 3. Trennen Sie das Stromkabel der Systemplatine (ATX SYS) von der Systemplatine. 4. Entfernen Sie die drei Schrauben (M3x5), mit denen die Stromversorgungseinheit an der Grundplatte der Bildschirmbaugruppe befestigt ist.
  • Seite 76 Schritte 1. Platzieren Sie das Netzteil und den Netzteilanschluss auf der Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen auf der Stromversorgungseinheit an den Schraubenbohrungen auf der Grundplatte der Bildschirmbaugruppe aus. 3. Setzen Sie die drei Schrauben (M3x5) wieder ein, mit denen die Stromversorgungseinheit an der Grundplatte der Bildschirmbaugruppe befestigt wird.
  • Seite 77 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)

  • Seite 78: Kapitel 6: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)

    Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise im Verlauf von FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind.
  • Seite 79 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 80 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 81: Einbauen Des Netzteillüfters

    Schritte 1. Trennen Sie das Kabel des Netzteillüfter (FAN SYS) von der Systemplatine. 2. Führen Sie das Kabel des Netzteillüfters unter der E/A-Halterung hindurch und entfernen Sie es aus der Führungsschiene an der Grundplatte der Bildschirmbaugruppe. 3. Entfernen Sie das Kabel der Audioplatine aus den Kabelführungen auf der Grundplatte der Bildschirmbaugruppe und dem Netzteillüfter.
  • Seite 82 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 83 Schritte 1. Setzen Sie den Netzteillüfter auf die Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen auf dem Netzteillüfter an den Schraubenbohrungen der Grundplatte der Bildschirmbaugruppe aus. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 84: E/A-Halterung

    3. Bringen Sie die beiden Schrauben (M3x5) zur Befestigung des Netzteillüfters an der Grundplatte der Bildschirmbaugruppe wieder an. 4. Führen Sie die Antennenkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe und den Netzteillüfter. 5. Führen Sie das Kabel der Audioplatinen durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe und den Netzteillüfter. 6.

  • Seite 85: Einbauen Der E/A-Halterung

    Schritte 1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Halterung des Netzteilkabelanschlusses an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie Halterung des Netzteilkabelanschlusses von der Grundplatte der Bildschirmbaugruppe ab. 3. Entfernen Sie die zwei Schrauben (M3x5), mit denen die E/A-Halterung an der Grundplatte der Bildschirmbaugruppe befestigt ist. 4.

  • Seite 86: Lautsprecher

    4. Bringen Sie die rückseitige Abdeckung wieder an. 5. Installieren Sie den Ständer. 6. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 87: Kühlkörper

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie die Lautsprecher in die dafür vorgesehenen Schlitze auf die Grundplatte der Bildschirmbaugruppe ein. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen auf der Grundplatte der Bildschirmbaugruppe. 3.

  • Seite 88: Einsetzen Des Kühlkörpers

    ANMERKUNG: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. Die folgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 89: Prozessor

    Schritte 1. Platzieren Sie den Kühlkörper auf der Systemplatine und der Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen der Systemplatine und der Grundplatte der Bildschirmbaugruppe aus. 3. Ziehen Sie nacheinander (1>2>3>4>5) die fünf unverlierbaren Schrauben zur Befestigung des Kühlkörpers an der Systemplatine und der Grundplatte der Bildschirmbaugruppe an.

  • Seite 90: Einbauen Des Prozessors

    Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar: Schritte 1. Drücken Sie den Entriegelungshebel nach unten und ziehen Sie ihn vom Prozessor weg, um ihn aus der Sicherungshalterung zu lösen. 2. Ziehen Sie den Entriegelungshebel ganz nach oben und öffnen Sie die Prozessorabdeckung. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen.
  • Seite 91 Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.

  • Seite 92: Systemplatine

    Systemplatine Entfernen der Systemplatine Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Ständer. 3. Entfernen Sie die rückseitige Abdeckung. 4. Entfernen Sie den Speicher. 5. Entfernen Sie die Grafikkarte. 6.
  • Seite 93 1. Touchscreen-Kabel (TOUCH) 2. Kabel der Bildschirm-Hintergrundbeleuchtung (LCD BACKLIGHT) 3. Kamerakabel (WEBCAM) 4. Netzkabel des Prozessors (ATX CPU) 5. Steckplätze für Speichermodule (DIMM1 + DIMM2) 6. Lüfterkabel (FAN CPU) 7. Steuersignalkabel (CTRL) 8. Netzkabel der Systemplatine (ATX SYS) 9. Kabel des Netzteillüfters (FAN SYS) 10.
  • Seite 94 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 95 Schritte 1. Trennen Sie das Touchscreen-Kabel (TOUCH) von der Systemplatine. 2. Trennen Sie das Kabel der Bildschirm-Hintergrundbeleuchtung (LCB BACKLIGHT) von der Systemplatine. 3. Trennen Sie mithilfe der Zuglasche das Kamerakabel (WEBCAM) von der Systemplatine. 4. Drücken Sie auf die Sicherungsklammer und trennen Sie das Netzkabel des Prozessors (ATX CPU) von der Hauptplatine. 5.

  • Seite 96: Einbauen Der Systemplatine

    Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Systemplatine wieder eingebaut haben.
  • Seite 97 12. Hochgeschwindigkeitskabel (MB-HS) 13. Netzkabel (MB-PWR) 14. Steckplätze für SSD-Laufwerke (M.2-PCIe-SSD 1 + M.2-PCIe-SSD 0) 15. Bildschirmkabel (CVDS) 16. Sockel für Knopfzellenbatterie (RTC) 17. Prozessorsockel (CPU) Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 98 Schritte 1. Setzen Sie die Systemplatine vorsichtig auf die Grundplatte der Bildschirmbaugruppe ab. 2. Richten Sie die Schraubenbohrungen in der Systemplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 3. Bringen Sie die sieben M3x5-Schrauben wieder an, mit denen die Systemplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist.

  • Seite 99: Netzschalter Und E/A-Platine

    8. Installieren Sie die I/O-Abdeckung. 9. Bringen Sie die Abdeckung der Systemplatine 10. Installieren Sie die Grafikkarte. 11. Installieren Sie den Arbeitsspeicher. 12. Bringen Sie die rückseitige Abdeckung wieder an. 13. Installieren Sie den Ständer. 14. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 100: Einbauen Der Netzschalter- Und E/A-Platine

    Schritte 1. Entfernen Sie die drei Schrauben (M3x5), mit denen die Abdeckung des Netzschalters und der E/A-Platine an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die Abdeckung des Netzschalters und der E/A-Platine von der Grundplatte der Bildschirmbaugruppe ab. 3.
  • Seite 101 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Netzschalter- und E/A-Platine und bieten eine visuelle Darstellung des Verfahrens zum Einbauen. Schritte 1. Setzen Sie die Netzschalter- und E/A-Platine auf die Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen in der Netzschalter- und E/A-Platine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus.

  • Seite 102: Audioplatine

    2. Bringen Sie die untere Abdeckung 3. Installieren Sie die I/O-Abdeckung. 4. Bringen Sie die Abdeckung der Systemplatine 5. Bringen Sie die rückseitige Abdeckung wieder an. 6. Installieren Sie den Ständer. 7. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 103: Einbauen Der Audioplatine

    Schritte 1. Entfernen Sie die drei Schrauben (M3x5), mit denen die Abdeckung der Audioplatine an der Grundplatte der Bildschirmbaugruppe befestigt ist. 2. Heben Sie die Abdeckung der Audioplatine von der Grundplatte der Bildschirmbaugruppe ab. 3. Heben Sie den Riegel an und trennen Sie das Audiokabel (DB-AUDIO) von der Audioplatine. 4.
  • Seite 104 Schritte 1. Platzieren Sie die Audioplatine auf der Grundplatte der Bildschirmbaugruppe. 2. Richten Sie die Schraubenbohrungen in der Audioplatine mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M3x5) zur Befestigung der Audioplatine an der Grundplatte der Bildschirmbaugruppe wieder an. 4.

  • Seite 105: Grundplatte Der Bildschirmbaugruppe

    6. Installieren Sie den Ständer. 7. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Grundplatte der Bildschirmbaugruppe Entfernen der Grundplatte der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 106: Einbauen Der Grundplatte Der Bildschirmbaugruppe

    Schritte Nachdem die unter „Voraussetzungen“ angeführten Schritte ausgeführt wurden, bleibt noch die Baugruppe der hinteren Abdeckung. Einbauen der Grundplatte der Bildschirmbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Die Grundplatte der Bildschirmbaugruppe umfasst die folgenden Komponenten: ●...
  • Seite 107 Schritte Um die Grundplatte der Bildschirmbaugruppe zu installieren, führen Sie alle erforderlichen Verfahren durch. Nächste Schritte 1. Bauen Sie die Netzschalter-und E/O-Platine ein. 2. Bauen Sie die Audioplatine ein. 3. Bauen Sie die Systemplatine ein. ANMERKUNG: Die Systemplatine kann mit bereits angeschlossenem Speicher, Solid-State-Laufwerk(en), Knopfzellenbatterie und Prozessor installiert werden.

  • Seite 108: Kapitel 7: Software

    ● Windows 10 CMIT Government Edition (nur China) ● Ubuntu Linux 22.04 LTS, 64 Bit Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Software...

  • Seite 109: Kapitel 8: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 110: System-Setup-Optionen

    ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü zeigt die Geräte an, die Sie starten können, einschließlich der Diagnoseoption. Die Optionen des Startmenüs lauten: ● Wechseldatenträger (soweit verfügbar) ● STXXXX-Laufwerk (falls vorhanden) ANMERKUNG: XXX gibt die Nummer des SATA-Laufwerks an. ●...
  • Seite 111 Tabelle 26. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Memory Technology Zeigt die für den Speicher verwendete Technologie an. DIMM_SLOT 1 Zeigt die DIMM-1-Speichergröße an. DIMM_SLOT 2 Zeigt die DIMM-2-Speichergröße an. Devices Information Panel Type Zeigt den Panel-Typ des Computers. Video Controller Zeigt den Videocontroller-Typ des Computers.
  • Seite 112 Tabelle 28. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Kamera Aktiviert oder deaktiviert die Kamera. Standardmäßig ist die Option Enable Camera aktiviert. Audio Enable Audio (Audio aktivieren) Aktivieren oder deaktivieren Sie den integrierten Audio-Controller. Standardmäßig sind alle Optionen aktiviert. USB Configuration ●...
  • Seite 113 Tabelle 29. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Secure Digital (SD) Card Read-Only Mode Aktiviert oder deaktiviert den schreibgeschützten Modus für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Read-Only Mode deaktiviert. Tabelle 30. System-Setup-Optionen – Menü „Display“ Display OSD Button Management OSD-Schaltfläche deaktivieren...

  • Seite 114: Sicherheit

    Tabelle 32. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom AC Behavior AC Recovery Ermöglicht dem System, sich automatisch einzuschalten, sobald das Netzteil angeschlossen wird. Standardmäßig ist die Option Power Off aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem. Standardmäßig ist die Option Block Sleep deaktiviert.
  • Seite 115 Tabelle 33. System-Setup-Optionen – Menü „Sicherheit“ (fortgesetzt) Sicherheit Standardmäßig ist diese Funktion aktiviert. UEFI Boot Path Security Steuert, ob Nutzer beim Starten von einem UEFI-Startgerät aus dem F12- Systemstartmenü aufgefordert werden, das Administratorkennwort einzugeben (falls eingestellt). Standardmäßig ist die Option Always Except Internal HDD aktiviert. Erkennung von Manipulationen am Firmwaregerät Erkennung von Manipulationen am...
  • Seite 116 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 35. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 117 Tabelle 36. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Auto On Time Aktivierung des automatischen Startens des Computers jeden Tag oder zu einem vorgegebenen Datum und einer vorgegebenen Zeit. Diese Option kann nur konfiguriert werden, wenn der Modus „Auto on Time“ auf „Everyday“, auf „Weekdays“...
  • Seite 118 Tabelle 39. System-Setup-Optionen – Menü „Virtualization“ Virtualisierung Intel Virtualization Technology Enable Intel Virtualization Technology (VT) Geben Sie an, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. Standardmäßig ist diese Funktion aktiviert. VT for Direct I/O Legen Sie fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie für Direkt-E/A nutzen kann.

  • Seite 119: Aktualisieren Des Bios

    8. Befolgen Sie die Anweisungen auf dem Bildschirm, um die BIOS-Aktualisierung abzuschließen. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im Wissensdatenbank-Artikel 000131486 unter www.dell.com/support. BIOS-Setup...

  • Seite 120: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob BIOS FLASH UPDATE als Startoption für Ihren Computer aufgeführt wird.

  • Seite 121: Zuweisen Eines System-Setup-Kennworts

    VORSICHT: Wenn Ihr Computer nicht gesperrt und zudem unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist.

  • Seite 122: Löschen Von Cmos-Einstellungen

    Installieren der Knopfzellenbatterie. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.

  • Seite 123: Kapitel 9: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...

  • Seite 124: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des OptiPlex All-in-One Plus 7410-Systems aufgeführt. Tabelle 43. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein.
  • Seite 125 Tabelle 43. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene wieder ein. durch den EC) CMOS-Batteriefehler ●...

  • Seite 126: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 127: Sicherungsmedien Und Wiederherstellungsoptionen

    Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen).

  • Seite 128: Kapitel 10: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
