Dell OptiPlex Tower Plus 7010 Benutzerhandbuch Seite 127

Schritte
1. Schieben Sie die vorderen E/A-Anschlüsse auf der Systemplatine in die vorderen Steckplätze des E/A-Gehäuses und richten
Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen am Gehäuse aus.
2. Bringen Sie die M.2-Abstandsschraube (6-32) wieder an, mit der die Systemplatine am Gehäuse befestigt wird.
3. Bringen Sie die acht Schrauben (6-32) zur Befestigung der Systemplatine am Gehäuse wieder an.
4. Verlegen Sie das Kabel durch die Kabelführungen am Gehäuse und verbinden Sie die Strom- und Festplattenkabel mit den
entsprechenden Anschlüssen auf der Systemplatine.
5. Heben Sie die Zuglasche an, um die PCIe-Klappe zu schließen.

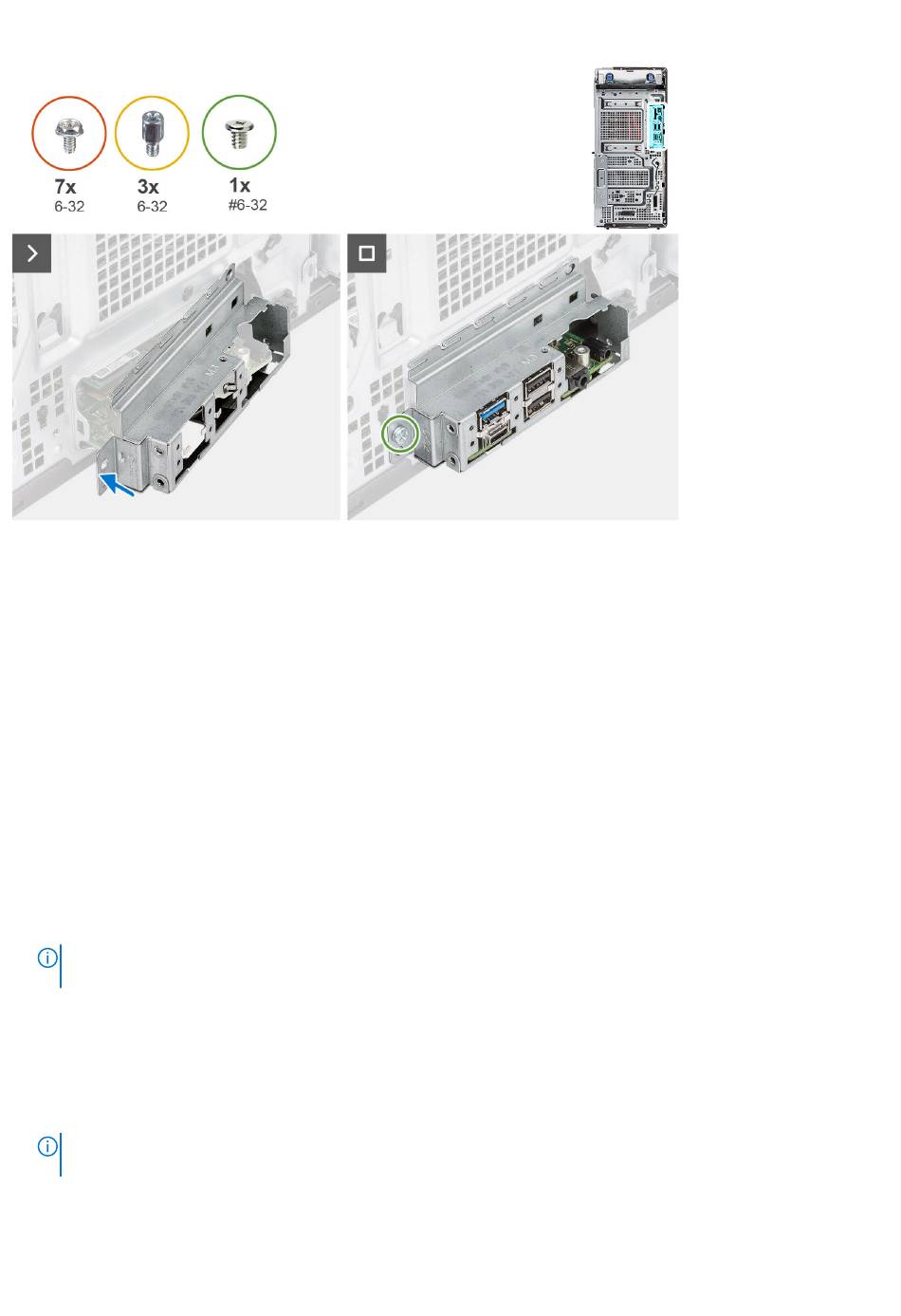

6. Richten Sie die vordere E/A-Halterung auf die Aussparungen am Gehäuse aus.
7. Bringen Sie die zwei Schrauben (6-32) wieder an, mit denen die vordere I/O-Halterung am Gehäuse befestigt wird.
Nächste Schritte
1. Installieren Sie den Prozessor.
2. Installieren Sie den Systemlüfter.
3. Installieren Sie den Prozessorlüfter und die 125-W-Kühlkörperbaugruppe
4. Installieren Sie das 3,5-Zoll-Festplattenlaufwerk.
5. Bauen Sie den VR-Kühlkörper
6. Installieren Sie den Grafikprozessor ohne externes
ANMERKUNG: Dieser Schritt ist nur dann erforderlich, wenn das System mit einem Grafikprozessor ohne externes
Netzteil konfiguriert ist.
7. Installieren Sie die Grafikkarte.
8. Installieren Sie die M.2 2230-SSD/M.2
9. Installieren Sie die WLAN-Karte.
10. Bauen Sie das Speichermodul
11. Installieren Sie die Frontverkleidung.
12. Bringen Sie die Seitenabdeckung
13. Befolgen Sie die Anweisungen im Abschnitt
ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Hauptplatine. Sie müssen die Service-
Tag-Nummer nach dem Wiedereinbauen der Hauptplatine im BIOS-Setup eingeben.
ein.
Netzteil.
2280-SSD.
ein.
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
oder den .
Computers.
127
