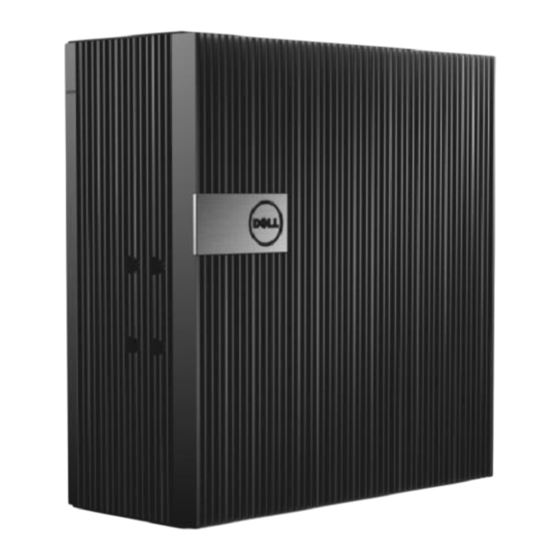

Dell Embedded Box PC 5000 Handbuch Für Installation Und Betrieb
Vorschau ausblenden
Andere Handbücher für Embedded Box PC 5000:
- Installation und betriebsanleitung (56 Seiten) ,
- Servicehandbuch (106 Seiten)
Verwandte Anleitungen für Dell Embedded Box PC 5000
Inhaltszusammenfassung für Dell Embedded Box PC 5000
- Seite 1 Dell Embedded Box PC 5 000 Handbuch für Installation und Betrieb Vorschriftenmodell: N01PC Vorschriftentyp: N01PC001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2016-2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Übersicht.............................5 2 Funktionen..........................6 Draufsicht....................................6 Zuordnung für CANbus-Anschluss..........................7 VGA-Anschlusszuordnung..............................8 12 - 26 V Gleichspannungs-Stromanschluss (Hohlstecker)..................8 +12 - 26 V Gleichspannungs-Netzanschluss........................8 Unterseite....................................9 GPIO-In-Anschlusszuordnung............................10 GPIO-Out-Anschlusszuordnung...........................10 RS232-Anschlusszuordnung............................11 RS422-Anschlusszuordnung............................11 RS485-Anschlusszuordnung............................12 3 Aufbau des Embedded Box PCs....................13 Wandmontage des Embedded Box PCs........................... 16 4 Einrichtung Ihres Betriebssystems.................... - Seite 4 10 BIOS-Standardeinstellungen......................45 11 Kontaktaufnahme mit Dell......................53 Inhaltsverzeichnis...
-
Seite 5: Übersicht
Übersicht Mit dem Embedded Box PC 5000 können Sie Ihre Geräte (über Kabel oder Wireless) mit Netzwerk-fähigen Geräten verbinden und sie in Ihrem vorhandenen Netzwerk-Ökosystem remote verwalten. Er ermöglicht die Verbindung mit Geräten, die für Prozessfertigung und diskrete Fertigung, Flottenmanagement, Kiosks, digitale Schilder, Videoüberwachung und POS-Automatisierung verwendet werden. Der Embedded Box PC kann entweder an der Wand unter Verwendung der von Dell zugelassenen Wandhalterungen montiert oder auf einer ebenen Oberfläche platziert werden. -
Seite 6: Funktionen
Funktionen Draufsicht Funktionen PCI- oder PCIe(x8)-Steckplatz 1 Dient zum Installieren einer PCI-Karte oder einer PCIe(x8)-Karte. Maximale unterstützte Kartengröße: Höhe 111,15 mm (4,38 Zoll), Länge 167,65 mm (6,6 Zoll) PCI- oder PCIe(x8)- oder PCIe(x16)-Steckplatz 2 Dient zum Installieren einer PCI-Karte oder einer PCIe(x8)-Karte oder einer PCIe(x16)-Karte. -
Seite 7: Zuordnung Für Canbus-Anschluss
Funktionen HDMI-Anschluss Dient zum Anschließen eines Bildschirms oder eines anderen HDMI- fähigen Geräts. Stellt Audio- und Videoausgang zur Verfügung. CANbus-Anschluss (optional) Zum Anschluss eines CANbus-Anschluss-fähigen Gerätes oder Dongles. Weitere Informationen finden Sie unter CANbus- Anschlusszuordnung. VGA-Anschluss Dient zum Anschließen eines Bildschirms oder eines anderen VGA- fähigen Geräts. -
Seite 8: Vga-Anschlusszuordnung
VGA-Anschlusszuordnung Signal Signal Signal Grün DDCDAT Blau HSYNC +5 V VSYNS DDCCLK Hersteller-Teilenummer FoxConn DZ11627-H530P-4F http://www.foxconn.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. 12 - 26 V Gleichspannungs-Stromanschluss (Hohlstecker) Polarität Masse DC-IN Hersteller-Teilenummer ACEs 59130-0023C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. -
Seite 9: Unterseite
Polarität Masse Positiv Hersteller-Teilenummer ACEs 59126-0023C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. Unterseite Funktionen 1, 2, 4 8-poliger GPIO-In-Anschluss Dient zum Abschließen eines GPIO-Out-fähigen Geräts oder Dongles. Weitere Informationen finden Sie unter GPIO-In-Anschlusszuordnung. 2, 3, 4 8-poliger GPIO-Out-Anschluss Dient zum Anschließen eines GPIO-In-fähigen Geräts oder Dongles. -
Seite 10: Gpio-In-Anschlusszuordnung
Funktionen Wireless-Antenne (Anschluss 2) Zum Anschluss einer Wireless-Antenne, um die Reichweite und Stärke des Wireless-Signals zu erhöhen. RS232/RS422/RS485-Anschluss 1 (in BIOS Zum Anschluss eines RS232/RS422/RS485-Kabels an den konfigurierbar) Embedded Box PC. Weitere Informationen finden unter RS232/ RS422/RS485-Anschlusszuordnung. Wireless-Antenne (Anschluss 1) Zum Anschluss einer Wireless-Antenne, um die Reichweite und Stärke des Wireless-Signals zu erhöhen. -
Seite 11: Rs232-Anschlusszuordnung
Signal Signal GPO2 GPO7 GPO3 GPO4 Hersteller-Teilenummer ACEs 59128-0093C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. RS232-Anschlusszuordnung Signal Signal Hersteller-Teilenummer ACEs 59131-0093C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. RS422-Anschlusszuordnung Signal Signal Funktionen... -
Seite 12: Rs485-Anschlusszuordnung
Signal Signal Hersteller-Teilenummer ACEs 59131-0093C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. RS485-Anschlusszuordnung Signal Signal DATA- DATA+ Hersteller-Teilenummer ACEs 59131-0093C-P01 https://acesna.com/ ANMERKUNG: Diese Teilenummer dient nur zu Referenzzwecken und unterliegt Änderungen. Funktionen... -
Seite 13: Aufbau Des Embedded Box Pcs
Sendeantenne und Personen in der Nähe ermöglicht, um die Einhaltung der Richtlinien für Hochfrequenzbelastung (HF) sicherzustellen. WARNUNG: Verwenden Sie nur von Dell zugelassene Antenne(n). ANMERKUNG: Der Anschluss an einen zertifizierten SELV-Stromkreis ist nur über den Phönix-Stecker oder den Hohlstecker möglich. - Seite 14 Personen in der Nähe ermöglicht, um die Einhaltung der Richtlinien für Hochfrequenzbelastung (HF) sicherzustellen. Externe Antenne Verwenden Sie nur von Dell zugelassene Antennen. Nicht zugelassene Antennen können evtl. unerwünschte oder übermäßige Funkstörungen verursachen, die zu einem Verstoß gegen die Grenzwerte der FCC/IC führen können und verboten sind.
- Seite 15 • Installieren Sie die mobile Breitband-Antenne (WWAN 1 und WWAN 2), um die mobile Breitbandverbindung herzustellen. ANMERKUNG: Weitere Informationen zum Anschließen der WLAN-Antenne an den Dell Embedded Box PC finden Sie in der Dokumentation im Lieferumfang der WLAN-Antenne. ANMERKUNG: Weitere Informationen zur Installation der WWAN-Karte im Embedded Box PC finden Sie im Embedded Box PC-Service-Handbuch unter www.dell.com/support.
-
Seite 16: Wandmontage Des Embedded Box Pcs
• Schließen Sie den Stromanschlussblock an den Adapter-Anschluss an und ziehen Sie die Schrauben mit einem Anzugsdrehmoment von 5,07 Kilogramm-Zentimeter (4,4 Pfund-Zoll) fest, um ihn am Embedded Box PC zu befestigen. 5. Schalten Sie den Embedded Box PC ein und schließen Sie das Betriebssystem-Setup ab. ANMERKUNG: Nach Abschluss des Setups des Embedded Box PC bringen Sie die Staubschutzabdeckungen an nicht verwendeten Anschlüssen wieder an. - Seite 17 2. Bohren Sie vier Löcher in die Wand, die den Löchern auf den Montagehalterungen entsprechen. 3. Setzen Sie den Embedded Box PC an die Wand an und richten Sie die Löcher auf den Montagehalterungen mit den Löchern an der Wand aus. 4.
- Seite 18 Aufbau des Embedded Box PCs...
-
Seite 19: Einrichtung Ihres Betriebssystems
Schließen Sie eine Tastatur, eine Maus und einen Bildschirm an den Embedded Box PC an oder verbinden Sie den Embedded Box PC über eine KVM-Sitzung mit dem Dell Wyse Cloud Client Manager (CCM) oder Dell Command | Monitor (DCM). •... -
Seite 20: Zurücksetzen Von Ubuntu Desktop
4. Aktivieren Sie den UEFI boot mode (UEFI-Startmodus) im System-Setup und starten Sie den PC vom USB-Flashlaufwerk für Ubuntu Desktop. 5. Wählen Sie Dell Recovery (Dell Wiederherstellung), um die Wiederherstellung von Ubuntu Desktop zu starten. 6. Wählen Sie das Laufwerk aus, auf dem das Betriebssystem Ubuntu Desktop installiert werden soll. -
Seite 21: Neuinstallation Von Ubuntu Desktop
Schließen Sie eine Tastatur, eine Maus und einen Bildschirm an den Embedded Box PC an oder verbinden Sie den Embedded Box PC über eine KVM-Sitzung mit dem Dell Wyse Cloud Client Manager (CCM) oder Dell Command | Monitor (DCM). •... -
Seite 22: Grundlegende Funktionen Unter Windows 7 Professional Sp1
1. Schalten Sie den Computer aus. 2. Schalten Sie den Embedded-Box-PC ein. 3. Wenn das Dell-Logo auf dem Bildschirm angezeigt wird, drücken Sie mehrmals die F8-Taste, um das Fenster Advanced Boot Options (Erweiterte Startoptionen) zu öffnen. 4. Wählen Sie mit den Pfeiltasten Repair Your Computer (Computer reparieren) aus und drücken Sie die Eingabetaste. - Seite 23 Allgemeine Portzuordnungen des Embedded Box PC 5000 mit Windows 7 Professional SP1 Serielle Portzuordnung Die folgende Tabelle enthält die serielle Portzuordnung auf der unteren Seite des Embedded Box PC 5000 mit von Dell werkseitig installiertem Betriebssystemimage für Windows 7 Professional SP1. Tabelle 1. Serielle Portzuordnung...
-
Seite 24: Windows 7 Professional For Embedded Systems Sp1
7 bis 42 (GP67) 8 ist GND Embedded Box PC 5000 – E/A-Modul-PCIe-Erweiterungszuordnung Die PCIe-Steckplätze des Erweiterungsmoduls auf der Oberseite des Embedded Box PC werden direkt vom Host PCIe-Bus gesteuert. Da es sich um eine generische PCIe-Erweiterung handelt, sind keine PCIe-gerätespezifischen Treiber im Abbild des Betriebssystems Windows 7 Professional SP1 integriert. - Seite 25 Allgemeine Portzuordnungen auf Embedded Box PC 5000 mit Windows 7 Professional for Embedded Systems Serielle Portzuordnung Die folgende Tabelle enthält die serielle Portzuordnung auf der unteren Seite des Embedded Box PC 5000 mit dem Betriebssystemimage für Windows 7 Professional for Embedded Systems. Tabelle 2. Serielle Portzuordnung...
-
Seite 26: Embedded Box Pc 5000 - E/A-Modul-Pcie-Erweiterungszuordnung
Embedded Box PC 5000 GPIO-Modul – Eingang/Ausgang-Zuordnung Die GPIO-Anschlüsse des Embedded Box PC und Nuvoton NCT6793D verwenden Index/Daten-Paare von CPU-E/A-Adressen 2Eh/2Fh für den Zugriff auf NCT6793D. Zuordnung Nummer des 8-poligen GPIO-Ausgangs und Nummer des NCT6793D Stifts: 0 bis 121 (GP00) -
Seite 27: Bios-Aktualisierung
4. Navigieren Sie zu der WWAN-Verbindung und wählen Sie den Eintrag zum Herstellen einer Verbindung zum WWAN- Modul (oder zum Trennen der Verbindung). Allgemeine Portzuordnungen Serielle Portzuordnung Die folgende Tabelle enthält die serielle Portzuordnung für den Embedded Box PC 5000 bei Verwendung des von Dell werkseitig installierten Betriebssystems Windows Embedded Standard 7 P/E. Einrichtung Ihres Betriebssystems... -
Seite 28: Embedded Box Pc 5000 - Gpio-Eingang/Ausgang-Zuordnung
RS232/422/485 COM3 RS232/422/485 COM4 Embedded Box PC 5000 – GPIO-Eingang/Ausgang-Zuordnung Die GPIO-Anschlüsse des Embedded Box PC und Nuvoton NCT6793D verwenden Index/Daten-Paare von Prozessor-E/A-Adressen 2Eh/2Fh für den Zugriff auf NCT6793D. Zuordnung Nummer des 8-poligen GPIO-Ausgangs und Nummer des NCT6793D Stifts: 0 bis 121 (GP00) -
Seite 29: Wiederherstellen Von Windows 10 Pro
7. Klicken Sie auf Fertig stellen. Grundlegende Funktionen unter Windows 10 Pro BIOS-Aktualisierung Laden Sie die aktuelle BIOS-Version unter www.dell.com/support herunter. Führen Sie die ausführbare Datei im Downloadpaket auf dem lokalen Computer aus. Watchdog Timer Der Watchdog Timer für Windows 10 Pro wird über das BIOS aktiviert bzw. deaktiviert. Rufen Sie das BIOS während des Startvorgangs durch Drücken von F2 auf. -
Seite 30: Konfigurieren Des Wlan-Netzwerks
(oder trennen Sie diese). Allgemeine Portzuordnungen Serielle Portzuordnung Die folgende Tabelle enthält die serielle Portzuordnung für den Embedded Box PC 5000 und das Kabel für den Multifunktionsanschluss bei Verwendung des von Dell werkseitig installierten Windows 10 Pro-Betriebssystems. Tabelle 4. Serielle Portzuordnung... -
Seite 31: Windows 10 Iot Enterprise Ltsb 2015
8 ist GND Embedded Box PC 5000 – E/A-Modul-PCIe-Erweiterungszuordnung Die PCIe-Steckplätze des Embedded Box PC werden direkt vom Host PCIe-Bus gesteuert. Da es sich um eine generische PCIe- Erweiterung handelt, sind keine PCIe-gerätespezifischen Treiber im Abbild des Betriebssystems Windows 10 Pro integriert. Wenn eine bestimmte PCIe-Karte in diesem Steckplatz verwendet wird, wenden Sie sich an den Hersteller der PCIe-Karte, um zu erfahren, ob Windows 10 Pro-Treiber verfügbar sind. -
Seite 32: Lan-Netzwerk
Allgemeine Portzuordnungen Serielle Portzuordnung Die folgende Tabelle enthält die serielle Portzuordnung für den Embedded Box PC 5000 und das Kabel für den Multifunktionsanschluss bei Verwendung des von Dell werkseitig installierten Betriebssystems Windows 10 IoT Enterprise LTSB 2015. Tabelle 5. Serielle Portzuordnung... -
Seite 33: Empfohlene Treiber Und Anwendungen Für Den Embedded Box Pc
Windows 10 IoT Enterprise LTSB 2015-Treiber verfügbar sind. Empfohlene Treiber und Anwendungen für den Embedded Box PC Dell empfiehlt die Installation der für den Embedded Box PC erforderlichen Treiber und Anwendungen von www.dell.com/support in der folgenden Reihenfolge: 1. -
Seite 34: Intel Rapid Storage Technology
4. Scrollen Sie auf der Seite nach unten und erweitern Sie Serial ATA. 5. Klicken Sie auf Herunterladen, um die Dell IRST-Treiberdatei herunterzuladen. 6. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für den Dell IRST-Treiber gespeichert haben. -
Seite 35: Adapter Für Drahtloses Lokales Netzwerk Und Bluetooth
Audio 1. Rufen Sie die Website www.dell.com/support auf. 2. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag -Nummer des Embedded Box PCs ein, und klicken Sie dann auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Embedded Box PC-Modell. - Seite 36 7. Doppelklicken Sie auf das Dateisymbol des ZigBee 3.0-Treibers und befolgen Sie die Anweisungen auf dem Bildschirm. CANbus 1. Rufen Sie die Website www.dell.com/support auf. 2. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag -Nummer des Embedded Box PCs ein, und klicken Sie dann auf Senden.
-
Seite 37: Technische Daten
246 mm (9,69 Zoll) Tiefe 270 mm (10,63 Zoll) Höhe 107,20 mm (4,22 Zoll) Gewicht 5,80 kg (12,80 Pfund) Systeminformationen Modellnummer Dell Embedded Box PC 5000 Prozessor • Intel Celeron G3900E • Intel Core i3-6100E • Intel Core i5-6440EQ •... - Seite 38 Anschlüsse und Stecker • Ein VGA-Anschluss • Zwei DisplayPort • Ein Leitungseingangsanschluss (Line-in) • Ein Leitungsausgangsanschluss (Line-out) • Ein Mikrofonanschluss ANMERKUNG: Weitere Informationen über die Anzeigeoptionen finden Sie unter Anzeigeoptionen. Netzwerk • Zwei RJ45-Anschlüsse • Zwei Wireless-Anschlüsse • Zwei Anschlüsse für mobile Breitband Antennen E/A-Anschluss •...
- Seite 39 Umgebungsanforderungen Höhe über NN (maximal, drucklos): Betrieb –15,20 m bis 5000 m (–50 Fuß bis 16,404 Fuß) Bei Lagerung –15,20 m bis 10.668 m (Meereshöhe bis 35.000 Fuß) IP-Klasse IP 30 Technische Daten...
-
Seite 40: Aktivieren Ihres Breitband-Mobilfunkdienstes
Aktivieren Ihres Breitband-Mobilfunkdienstes ANMERKUNG: Weitere Informationen zum Installieren der SIM-Karte finden Sie im Service-Handbuch des Embedded- Box-PCs unter www.dell.com/support. 1. Schalten Sie den Embedded-Box-PC ein. 2. Führen Sie die folgenden Schritte aus, um eine Verbindung zum Breitband-Mobilfunknetz herzustellen: ANMERKUNG: Zum Aktivieren des Breitband-Mobilfunkdienstes wenden Sie sich an den Dienstanbieter und halten... -
Seite 41: Einrichten Des Zigbee Dongles
Einrichten des ZigBee Dongles 1. Fahren Sie den Embedded Box PC herunter. 2. Schließen Sie das ZigBee Dongle an einen beliebigen externen USB-Anschluss am Embedded Box PC an. 3. Schalten Sie den Embedded Box PC ein und schließen Sie das Setup ab. ANMERKUNG: Informationen zur Entwicklung von ZigBee finden Sie auf der Entwickler-Website von SiLabs unter www.silabs.com, oder wenden Sie sich an den Anwendungsanbieter des Netzwerksystems. -
Seite 42: Anzeigeoptionen
Anzeigeoptionen Der Embedded Box PC verfügt über die folgenden Video-Anschlüsse: • • HDMI • DisplayPort 1 (DP1) • DisplayPort 2 (DP2) Der Embedded Box PC unterstützt bis zu drei gleichzeitige Verbindungen. Die aktivierten Anschlüsse sind: • HDMI, DP1 und VGA (Standardeinstellung) •... -
Seite 43: Anschluss-Kits
Anschluss-Kits Remoteenergieanschluss Verwenden Sie den Remoteenergieanschluss zum Einbauen des Remoteenergieschalters. 12-26 V Gleichspannungs-Netzanschluss Verwenden Sie einen 12-26 V Gleichspannungs-Netzanschluss für die Stromversorgung Ihres Embedded Box PCs. GPIO-In-Anschluss Verwenden Sie den GPIO-In-Anschluss zum Anschließen von GPIO-Out-fähigen Geräten oder Dongles. Anschluss-Kits... -
Seite 44: Gpio-Out-Anschluss
GPIO-Out-Anschluss Verwenden Sie den GPIO-Out-Anschluss zum Anschließen von GPIO-Out-fähigen Geräten oder Dongles. Anschluss-Kits... -
Seite 45: Allgemein
BIOS-Standardeinstellungen Allgemein Element Standardwert System Information BIOS Version Nicht zutreffend Service Tag Nicht zutreffend Asset Tag Nicht zutreffend Ownership Tag Nicht zutreffend Herstellungsdatum Nicht zutreffend Ownership Date Nicht zutreffend Express Service Code Nicht zutreffend Memory Information (Speicherinformationen) Memory Installed Nicht zutreffend Memory Available Nicht zutreffend Memory Speed... -
Seite 46: Systemkonfiguration (Bios-Ebene 1)
Element Standardwert Minimum Clock Speed Nicht zutreffend Maximum Clock Speed Nicht zutreffend Processor L2 Cache Nicht zutreffend Processor L3 Cache Nicht zutreffend HT Capable Nicht zutreffend 64-Bit Technology Nicht zutreffend Device Information (Geräteinformationen) SATA-1 Nicht zutreffend SATA-2 Nicht zutreffend LOM MAC Address Nicht zutreffend Video Controller Nicht zutreffend... - Seite 47 Element Standardwert Enable UEFI Network Stack Deaktiviert [Disabled (Deaktiviert), Enabled (Aktiviert), Enabled with PXE Enabled w/PXE (Aktiviert mit PXE) (Aktiviert mit PXE)] Serial Port 1 (Serieller Port1) – [Disable (Deaktivieren)/RS-232/ RS-232 RS-422/485/RS-485] Serial Port2 (Serieller Port 2) – [Disable (Deaktivieren)/RS-232/ RS-232 RS-422/485/RS-485] Serial Port3 (Serieller Port 3) –...
-
Seite 48: Sicherheit (Bios-Ebene 1)
Element Standardwert Enable Microphone (Mikrofon aktivieren) [Enable (Aktivieren)/ Enabled (Aktiviert) Disable(Deaktivieren)] Miscellaneous Devices (Verschiedene Geräte) – Enable PCI Riser Enabled (Aktiviert) Module (PCI Riser-Modul aktivieren) [Enable(Aktivieren)/Disable (Deaktivieren)] Watchdog Timer Support (Watchdog Timer-Unterstützung) – Deaktiviert Enable Watchdog Timer (Watchdog Timer aktivieren) [Enable (Aktivieren)/Disable (Deaktivieren)] WLAN Region Code –... - Seite 49 Element Standardwert Password Change (Kennwortänderung) – Allow Non-Admin Enabled (Aktiviert) Password Changes (Änderungen von Nichtadministratorkennwörtern zulassen) [Enable (Aktivieren)/Disable (Deaktivieren)] UEFI Capsule Firmware Updates – Enable UEFI Capsule Firmware Enabled (Aktiviert) Updates (UEFI Capsule Firmware Updates aktivieren) [Enable (Aktivieren)/Disable (Deaktivieren)] TPM 1.2 Security TPM 1.2 Security [Enable (Aktivieren)/Disable (Deaktivieren)] Enabled (Aktiviert) TPM On (TPM Ein)
-
Seite 50: Sicherer Start
Sicherer Start Element Standardwert Secure Boot Enable (Sicheren Start aktivieren) – [Enable Deaktiviert (Aktivieren)/Disable (Deaktivieren)] Expert Key Management (Erweiterte Schlüsselverwalltung) Enable Custom Mode (Benutzerdefinierten Modus aktivieren) Deaktiviert [Enable (Aktivieren)/Disable (Deaktivieren)] Custom Mode Key Management (Schlüsselverwaltung im Platform Specific (Plattformspezifisch) benutzerdefinierten Modus) {PK/KEK/db/dbx} Intel Software Guard-Erweiterungen Element Standardwert... -
Seite 51: Post-Funktionsweise
Element Standardwert Time Selection HH/MM [AM/PM] (Auswahl der Uhrzeit (HH/MM 00:00 Uhr [AM/PM]) Day Selection (Tagauswahl) [Disabled (Deaktiviert)/Every Day Deaktiviert (Täglich) /Weekdays (Werktags)/Select Day (Tage auswählen)] Under [Select Days] when Enabled [Sunday/Monday…/Saturday] Nicht zutreffend (Unter [Tage auswählen] wenn aktiviert [Sonntag/Montag…/ Samstag]) USB Wake Support (USB Wake-Unterstützung) –... -
Seite 52: Maintenance (Wartung)
Wireless Element Standardwert Wireless Device Enable (Wireless-Gerät aktivieren) – WLAN/ Enabled (Aktiviert) WiGig [Enable (Aktivieren)/Disable (Deaktivieren)] Maintenance (Wartung) Element Standardwert Service Tag (Service-Tag-Nummer) – <Service-Tag-Nummer>, Nicht zutreffend Texteingabe wenn leer Asset Tag (Systemkennnummer) – <Systemkennnummer>, Nicht zutreffend Texteingabe SERR Messages (SERR-Meldungen) – [Enable (Aktivieren)/ Enabled (Aktiviert) Disable (Deaktivieren)] BIOS Downgrade –... -
Seite 53: Kontaktaufnahme Mit Dell
3. Klicken Sie auf den entsprechenden Service- oder Support-Link oder wählen Sie die von Ihnen gewünschte Art der Kontaktaufnahme mit Dell. Dell stellt verschiedene online-basierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services möglicherweise in Ihrer Region nicht zur Verfügung.
