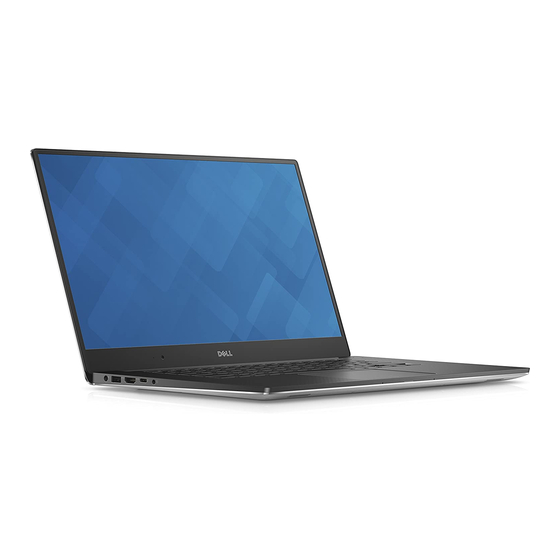

Dell Precision 5520 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Precision 5520:
- Servicehandbuch (120 Seiten) ,
- Benutzerhandbuch (42 Seiten) ,
- Einrichtung und technische daten (28 Seiten)
Verwandte Anleitungen für Dell Precision 5520
Inhaltszusammenfassung für Dell Precision 5520
- Seite 1 Dell Precision 5520 Benutzerhandbuch Vorschriftenmodell: P56F Vorschriftentyp: P56F001 September 2021 Rev. A03...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2016-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Ausschalten des Computers..............................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 6 Nach der Arbeit an Komponenten im Inneren des Computers..................7 Kapitel 2: Gehäuse.......................... 8 Systemübersicht..................................8 Tastenkombinationen................................10 Kapitel 3: Ausbau und Wiedereinbau....................12 Empfohlene Werkzeuge.............................. - Seite 4 Löschen von CMOS-Einstellungen........................... 44 Löschen von BIOS- (System-Setup) und Systemkennwörtern..................44 Kapitel 5: Fehlerbehebung......................45 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................45 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............45 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............. 46 Integrierter Selbsttest (Built-In Self-Test, BIST)......................46 M-BIST....................................46 LCD-Stromschienentest (L-BIST)..........................47...
- Seite 5 Kapitel 6: Technische Daten......................50 Kapitel 7: Kontaktaufnahme mit Dell....................55 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten Am Computer
Arbeiten am Computer Ausschalten des Computers VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. Sie können den Computer auf zwei verschiedene Arten ausschalten: 1. Verwenden des An-/Aus-Schalters 2. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schritte 1. -
Seite 8: Kapitel 2: Gehäuse
Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Systemübersicht Abbildung 1. Innenansicht – Rückseite 1. Stromversorgungsanschluss 2. Systemlüfter 3. Systemplatine 4. Festplatte 5. Lautsprecher 6. Batterie 7. E/A-Platinenkabel 8. E/A-Platine 9. - Seite 9 Abbildung 2. Vorderansicht 1. Betriebsschalter 2. Tastatur 3. Handballenstütze 4. Touchpad Abbildung 3. Offene Vorderansicht 1. Kamera 2. Kamerastatusanzeige 3. Linker Lautsprecher 4. Rechter Lautsprecher Gehäuse...
-
Seite 10: Tastenkombinationen
Abbildung 5. Rechte Seitenansicht 1. Speicherkartenleser 2. USB 3.0-Anschluss mit PowerShare 3. Akkuzustandsanzeige 4. Akkustatustaste 5. Steckplatz für Kensington-Sicherheitsschloss Tastenkombinationen Die folgende Tabelle enthält die Tastenkombinationen. Tabelle 1. Tastenkombination Fn-Tastenkombination Precision 5520 Fn+ESC Zwischen Funktionen umschalten Fn+F1 Lautsprecher stummschalten Fn+F2 Lautstärke reduzieren Gehäuse... - Seite 11 Tabelle 1. Tastenkombination (fortgesetzt) Fn-Tastenkombination Precision 5520 Fn+F3 Lautstärke erhöhen Fn+F4 Zurückspulen Fn+F5 Wiedergabe/Pause Fn+F6 Fn+F8 Anzeige umschalten (Win + P) Fn+F9 Suchen Fn+F10 Helligkeit der Tastaturhintergrundbeleuchtung erhöhen Fn+F11 Bildschirmhelligkeit reduzieren Fn+F12 Bildschirmhelligkeit erhöhen Fn+Druck Wireless Gehäuse...
-
Seite 12: Kapitel 3: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kleiner Schlitzschraubenzieher ● Kreuzschraubenzieher der Größe 0 ● Kreuzschraubenzieher der Größe 1 ● T5-Torx-Schraubenzieher ● Kleiner Kunststoffstift Bodenabdeckung Entfernen der Bodenabdeckung Schritte 1. -
Seite 13: Einsetzen Der Abdeckung An Der Unterseite
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. Ausbau und Wiedereinbau... -
Seite 14: Entfernen Des Akkus
● Erwerben Sie ausschließlich original Batterien von www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern. Entfernen des Akkus Info über diese Aufgabe ANMERKUNG: Entladen Sie den Akku möglichst weit, bevor Sie ihn aus dem System entfernen. Hierzu können Sie den Netzadapter vom System trennen (während das System aktiviert ist), damit das System den Akku leeren kann. -
Seite 15: Pcie-Solid-State-Laufwerk (Ssd)
4. Bringen Sie die Bodenabdeckung an. 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. PCIe-Solid-State-Laufwerk (SSD) Entfernen des Solid State Drive (SSD) Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 16: Festplattenlaufwerk
5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen des Festplattenlaufwerks Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Batterie 3. -
Seite 17: Einsetzen Des Festplattenlaufwerks
5. Trennen Sie den Festplatten-Interposer von der Festplattenbaugruppe, und entfernen Sie dann die Festplattenabdeckungen von der Festplatte. Einsetzen des Festplattenlaufwerks Schritte 1. Bringen Sie die Festplattenlaufwerksabdeckungen wieder am Festplattenlaufwerk an. 2. Verbinden Sie die Festplatten-Zwischenplatine mit der Festplattenbaugruppe. 3. Setzen Sie die Festplattenbaugruppe auf die Handballenstützen-Baugruppe. 4. -
Seite 18: Lautsprecher
Lautsprecher Entfernen der Lautsprecher Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. Führen Sie folgende Schritte durch, um den Lautsprecher zu entfernen: a. Trennen Sie das Lautsprecherkabel von der Audioplatine [1]. b. -
Seite 19: Knopfzellenbatterie
Knopfzellenbatterie Entfernen der Knopfzellenbatterie Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS auf die Standardeinstellungen zurückgesetzt. Daher sollten Sie vor dem Entfernen des Knopfzellenakkus die BIOS-Einstellungen notieren. 2. -
Seite 20: Tastaturrahmen Und Tastatur
Akku Bodenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastaturrahmen und Tastatur Entfernen der Tastatur Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku fans... -
Seite 21: Einsetzen Der Tastatur
5. Heben Sie die Tastatur an, und entfernen Sie sie vom Computer. Einsetzen der Tastatur Schritte 1. Befestigen Sie die Schutzhülle wieder auf der Tastatur. 2. Richten Sie die Schraubenbohrungen der Tastatur an den Schraubenbohrungen der Handballenstützen-Baugruppe aus. 3. Befestigen Sie die 31 M1.6x1.5-Schrauben wieder, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. 4. -
Seite 22: Wlan-Karte
b. Festplattenlaufwerk c. Bodenabdeckung 7. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte Schritte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. -
Seite 23: Speichermodule
ANMERKUNG: Die Farbe der Antennenkabel ist im Bereich der Kabelenden sichtbar. Für die von Ihrem Computer unterstützte WLAN-Karte gilt die folgende Farbcodierung der Antennenkabel: Tabelle 2. Farbcodierung der Antennenkabel für die WLAN-Karte Anschlüsse auf der WLAN-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß... -
Seite 24: Systemlüfter
ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul, und bauen Sie es erneut ein. 3. Bauen Sie folgende Komponenten ein: a. Akku b. Bodenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen der Lüfter Schritte... -
Seite 25: Installieren Der Lüfter
Installieren der Lüfter Schritte 1. Führen Sie folgende Schritte durch, um den Systemlüfter zu installieren: a. Richten Sie die Schraubenbohrungen des linken Lüfters an den Bohrungen der Handballenstützen-Baugruppe aus. b. Verbinden Sie das Kabel des linken Lüfters mit der Systemplatine. c. -
Seite 26: Einbauen Des Kühlkörpers
4. Heben Sie den Kühlkörper vom Computer ab. Einbauen des Kühlkörpers Schritte 1. Richten Sie die Schraubenbohrungen des Kühlkörpers und die der Systemplatine direkt übereinander aus. Ausbau und Wiedereinbau... -
Seite 27: Netzanschluss-Port
2. Bringen Sie die Schrauben an, um den Kühlkörper auf der Systemplatine zu befestigen. 3. Bauen Sie folgende Komponenten ein: a. Akku b. Bodenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzanschluss-Port Entfernen des DC-In-Anschlusses Schritte 1. -
Seite 28: Antennenabdeckung
Antennenabdeckung Entfernen der Antennenabdeckung Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte Bildschirmbaugruppe 3. Drehen Sie die Bildschirmscharniere vorsichtig schräg heraus. Abbildung 6. Abbildung: Drehen der Bildschirmscharniere a. -
Seite 29: Einbauen Der Antennenabdeckung
Einbauen der Antennenabdeckung Schritte 1. Wiedereinbauen der die Antennenabdeckung an der Bildschirmbaugruppe. 2. Drehen Sie die Bildschirmscharniere in ihre normale Position. 3. Bauen Sie folgende Komponenten ein: a. Bildschirmbaugruppe b. Wireless-Karte c. Akku d. Bodenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Schritte... -
Seite 30: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Schritte 1. Positionieren Sie die Handballenstütze so auf der Kante des Tisches, dass die Lautsprecher von der Kante weg zeigen. 2. Richten Sie die Schraubenbohrungen der Handballenstützen-Baugruppe an den Schraubenbohrungen der Bildschirmscharniere aus. 3. Bringen Sie die sechs M2.5x5-Schrauben wieder an, mit denen die Bildschirmscharniere an der Handballenstützen-Baugruppe befestigt sind. - Seite 31 Akku fans Kühlkörper Speichermodul ANMERKUNG: Die Service-Tag-Nummer des Computers befindet sich unter der Systememblem-Klappe. Nach Einbau der Systemplatine müssen Sie die Service-Tag-Nummer im BIOS eingeben. ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie die Kabel nach dem Wiedereinbau der Systemplatine wieder korrekt anschließen können.
-
Seite 32: Installieren Der Systemplatine
a. Entfernen Sie die fünf M2x4-Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. b. Heben Sie die Systemplatine vom Computer ab [2]. Installieren der Systemplatine Schritte 1. Halten Sie die Hauptplatine in der Mitte. Halten Sie die Hauptplatine nicht im „Hals“-Bereich, um eine Beschädigung zu vermeiden. 2. -
Seite 33: Handballenauflage
4. Schließen Sie die Kabel für den Netzadapteranschluss, den Lautsprecher, die Tastatursteuerplatine, das Touchpad und den Touchscreen an der Hauptplatine an. 5. Verbinden Sie das Bildschirmkabel mit der Systemplatine. 6. Richten Sie die Bildschirmkabelhalterung an der Schraubenbohrung der Hauptplatine aus und setzen Sie die Schraube wieder ein (2). 7. -
Seite 34: Einbauen Der Handballenstützen-Baugruppe
Einbauen der Handballenstützen-Baugruppe Schritte 1. Richten Sie die Handauflagenbaugruppe auf der Bildschirmbaugruppe aus. 2. Ziehen Sie die Schrauben fest, um die Bildschirmscharniere an der Handauflagenbaugruppe zu befestigen. 3. Drücken Sie auf die Handauflagenbaugruppe, um das Display zu schließen. 4. Bauen Sie folgende Komponenten ein: a. -
Seite 35: Kapitel 4: System-Setup
System-Setup BIOS-Übersicht Das BIOS verwaltet den Datenfluss zwischen dem Betriebssystem des Computers und den verbundenen Geräten, wie z. B. Festplatte, Videoadapter, Tastatur, Maus und Drucker. Aufrufen des BIOS-Setup-Programms Schritte 1. Schalten Sie den Computer ein. 2. Drücken Sie umgehend die Taste F2, um das BIOS-Setup-Programm aufzurufen. ANMERKUNG: Wenn Sie zu lange gewartet haben und bereits das Betriebssystem-Logo angezeigt wird, warten Sie, bis der Desktop angezeigt wird. -
Seite 36: System-Setup-Optionen
System Time/Date Ermöglicht das Einstellen von Datum und Uhrzeit. BIOS Version Zeigt die BIOS-Version an. Product Name Zeigt den Produktnamen an. Dell Precision 5520 (Standardeinstellung) Service Tag Zeigt die Service-Tag-Nummer an. Asset Tag Zeigt die Systemkennnummer an. None (Keine) (Standardeinstellung) CPU Type Zeigt den CPU-Typ an. - Seite 37 USB Configuration Ermöglicht die Konfiguration des integrierten USB-Controllers. Standardmäßig aktiviert: Enable Boot Support (Startunterstützung aktivieren) , Enable Thunderbolt Ports (Thunderbolt-Anschlüsse aktivieren); Always Allow Dell Docks (Dell Docks immer zulassen); Enable External USB Ports (Externe USB-Anschlüsse aktivieren) Touchscreen Mit diesem Feld wird der Touchscreen aktiviert oder deaktiviert. Enabled (Aktiviert)
- Seite 38 Tabelle 5. Advanced (Erweitert) (fortgesetzt) Option Beschreibung Battery Charge Configuration Adaptiv (Standardeinstellung) Miscellaneous Devices Ermöglicht das Aktivieren oder Deaktivieren verschiedener integrierter Geräte. Die Optionen sind: ● External USB Ports (Externe USB-Anschlüsse) – Enabled (Aktiviert) (Standardeinstellung) ● USB Debug (USB-Debug) – Disabled (Deaktiviert) (Standardeinstellung) Tabelle 6.
- Seite 39 Tabelle 6. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Mit den Optionen „Activate“ (Aktivieren) und „Disable“ (Deaktivieren) wird die Funktion dauerhaft aktiviert oder deaktiviert. Dann sind keine weiteren Änderungen zulässig. TPM Security Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist.
-
Seite 40: Aktualisieren Des Bios
Bluetooth aktiviert (Standardeinstellung) SupportAssist System Auto OS Recovery Threshold (Schwellenwert für Automatische Resolution (SupportAssist- Betriebssystemwiederherstellung): Kontrolliert den automatischen Startablauf der Konsole für Systemproblemlösung) SupportAssist-Systemproblemlösung und des Dell BS-Wiederherstellungstools. Standardmäßig Einstellung 2 Tabelle 8. Exit (Beenden) Option Beschreibung Save Changes and Reset Ermöglicht das Speichern vorgenommener Änderungen. -
Seite 41: Aktualisieren Des Bios In Linux Und Ubuntu
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 42: System- Und Setup-Kennwort
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 43: Zuweisen Eines System-Setup-Kennworts
Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F12. Schritte 1. -
Seite 44: Löschen Von Cmos-Einstellungen
Bodenabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 45: Kapitel 5: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com... -
Seite 46: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart
Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke. -
Seite 47: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw. -
Seite 48: Signaltoncodes
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 49: Entladen Des Reststroms (Kaltstart)
6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Kaltstarts finden Sie im Wissensdatenbank-Artikel 000130881 unter www.dell.com/support. Fehlerbehebung... -
Seite 50: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start (Startsymbol) > Help and Support klicken. Wählen Sie dann die Option aus, mit der Informationen über den Computer angezeigt werden. Tabelle 11. - Seite 51 Tabelle 14. Video (fortgesetzt) Funktion Technische Daten Separat NVIDIA Quadro M1200/4 GB GDDR5 Integriert ● Intel HD-Grafikkarte 630/P630 mit Prozessoren der 7. Generation ● Intel HD-Grafikkarte 530 mit Prozessoren der 6. Generation Datenbus PCIe x16, Gen3 Speicher Separat Bis zu 4 GB GDDR5 Integriert Gemeinsam genutzter Systemspeicher Tabelle 15.
- Seite 52 Tabelle 18. Anzeige (fortgesetzt) Funktion Technische Daten Aktiver Bereich (X/Y) 194,50 mm x 345,60 mm x 396,52 mm (7,66 Zoll x 13,61 Zoll x 15,61 Zoll) Maximale Auflösung 1.920 x 1.080 Pixel/3.840 x 2.160 Pixel Maximale Helligkeit 400 cd/qm Betriebswinkel 0°...
- Seite 53 Tabelle 23. Akku Funktion Technische Daten Lithium-Polymer 3 Zellen (56 Wh)/6 Zellen (97 Wh) Abmessungen: 56 Wh: Tiefe 223,20 mm (8,79 Zoll) Höhe 7,20 mm (0,28 Zoll) Breite 71,80 mm (2,83 Zoll) Gewicht 0,24 kg (0,54 lb) 84 Wh: Tiefe 330,50 mm (13,01 Zoll) Höhe 7,20 mm (0,28 Zoll)
- Seite 54 Tabelle 25. Abmessungen und Gewichte (fortgesetzt) Abmessungen und Gewicht Technische Daten Tiefe 235 mm (9,27 Zoll) Gewicht (Minimum) 2,00 kg (4,41 lb) Tabelle 26. Umgebungsbedingungen Funktion Technische Daten Temperaturbereich: Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Bei Lagerung -40 °C bis 70 °C (-40 °F bis 158 °F) Relative Luftfeuchtigkeit (max.):...
-
Seite 55: Kontaktaufnahme Mit Dell
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
