Migatronic PI 200 Kurzanleitung Seite 8

14 15
5
18
6
17
12
27
13 16
3
33
2
28
29 30 31 32
23
21
19
20
22
7
11
25 26 9 10

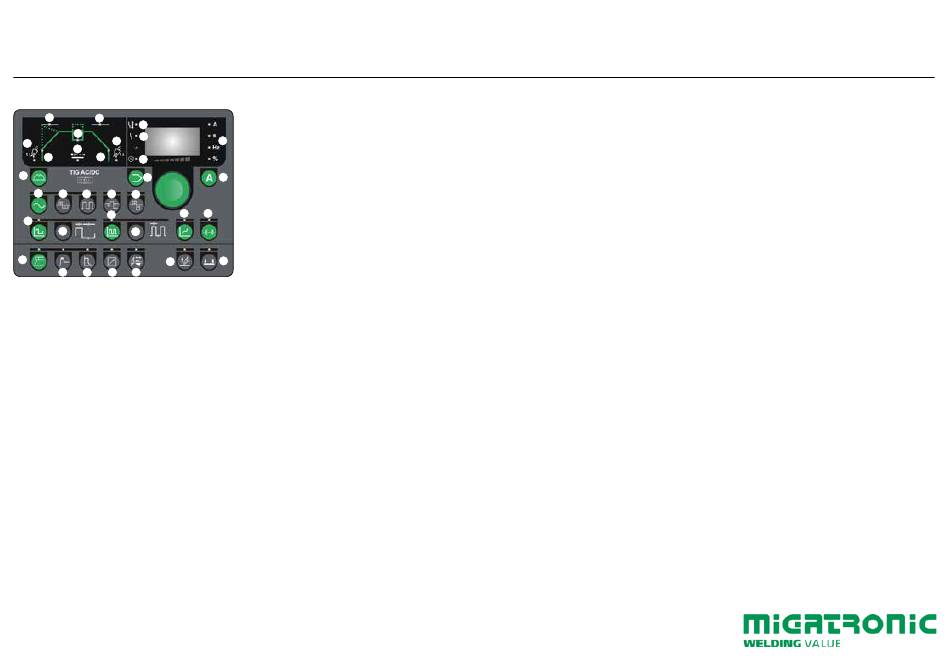

Panneau de commande AC/DC
1. Courant de soudage/Tension d'arc
Appuyer sur la touche et faire tourner le
bouton de commande pour régler le courant
de soudage. Appuyez sur la touche pendant
3 secondes pour afficher la tension d'arc
(valable UNIQUEMENT pour le soudage
TIG DC et MMA DC). Appuyez de nouveau
sur « A » pour afficher le courant de
soudage.
2. Stockage de programmes
Appuyer et maintenir enfoncée la touche
tout en faisant tourner le bouton de
commande. Une fois la touche relâchée,
l'espace programme sélectionné est activé.
3. Tension de soudage
La LED est allumée lorsque l'électrode
MMA ou la torche TIG est sous tension.
4. Unités des paramètres
La LED est allumée lorsque l'unité du
paramètre pertinent est active.
5. Indicateur de surchauffe
La LED est allumée en cas de surchauffe de
la machine.
6. Erreur secteur
La LED est allumée si la tension secteur est
trop élevée ou trop faible.
4
7. Processus de soudage
Choix entre MMA/TIG.
1
8. Mode déclenchement
Choix entre 2-temps/4-temps.
24
9. Réglage du courant
Choix entre réglage interne/externe.
10. Choix de réglage de la torche
8
11. Méthode d'allumage
Choix d'allumage HF/LIFTIG
12. Réglage Pré-gaz (temps)
13. Ampérage de démarrage
% du courant de soudage réglé.
14. Pente
Temps entre l'ampérage de démarrage et le
courant de soudage.
15. Evanouissement
Temps entre le courant de soudage et
l'ampérage d'arrêt.
16. Ampérage d'arrêt
% du courant de soudage réglé.
17. Réglage Post-gaz (temps)
18. Courant de ralenti
% du courant de soudage. Appuyer
brièvement en mode 4-temps pour activer
une valeur de courant secondaire.
19. Pulsé
Touche activée = mode pulsé traditionnel.
20. Réglage mode pulsé (traditionnel)
Appuyer sur la touche du menu jusqu'à ce
que la LED s'allume au niveau de :
Temps de pulse : période de courant de
soudage.
Temps de pause : période de courant de
base.
Courant de base : % de courant pulsé.
21. Mode pulsé rapide
22. Réglage mode pulsé (pulsé rapide)
Appuyer sur la touche du menu jusqu'à ce
que la LED s'allume au niveau de :
Fréquence en mode pulsé : Temps de pause
+ temps de pulse.
.
®
Courant de base : % de courant pulsé.
23. Synergy PLUS™
Touche activée = Synergy PLUS™.
Le courant moyen peut être réglé.
24. Fonction soudage point de soudure
+ TIG-A-Tack
Touche activée = fonction soudage point
de soudure + TIG-A-Tack et paramétrage
d'un temps de soudage du point au niveau
de la touche 27, ce qui permet un soudage
TIG-A-Tack = points de soudure quasiment
invisibles.
25. Hot Start (MMA)
L'ampérage de démarrage est augmenté
brièvement en % du courant de soudage.
26. Puissance de l'arc (MMA)
Le courant est brièvement augmenté
pendant les courts-circuits.
27. Temps de point
Temps entre la pente et l'évanouissement.
Temps point de soudure/Temps TIG-A-Tack
lorsque la touche 24 est activée.
QUICKGUIDE
PI 200 I 250 I 350 I
28. Type de courant
Choix entre soudage AC ou DC.
29. Equilibre AC-t, basé sur le temps
Le temps équilibré entre la demi-onde
positive et négative se règle en %.
30. Fréquence AC
Réglage de la fréquence +/- du courant AC.
31. Préchauffage d'électrode AC
Préchauffage automatique d'électrode.
32. Equilibre AC-I, basé sur l'ampérage
Le courant de nettoyage de la demi-onde
positive se règle en % proportionnellement
au courant de soudage de la demi-onde
négative.
33. Choix de paramètres secondaires
Ouvre les paramètres 12 à 18 et 27.
IGC (12+17)
Si l'IGC (contrôleur de gaz intelligent) est
installé (cela est possible sur les Pi350/500),
les fonctions suivantes sont disponibles :
• Débit de gaz synergique par rapport au
courant paramétré, si le litrage est réglé
en deçà de 4 l (reportez-vous au manuel
d'instructions pour tout ajustement).
• Post-débit de gaz synergique (temps) par
rapport au courant paramétré, si le temps
est réglé en deçà de 0 seconde (reportez-
vous au manuel d'instructions pour tout
ajustement).
L'utilisation de l'IGC nécessite d'avoir
une pression d'alimentation à l'entrée
de la machine à souder de 1,5-6 bar en
provenance de l'alimentation en gaz.
500
