Migatronic PI 200 Kurzanleitung Seite 24

14 15
5
18
6
17
12
27
13 16
3
33
2
28
29 30 31 32
23
21
19
20
22
7
11
25 26 9 10
Caption:

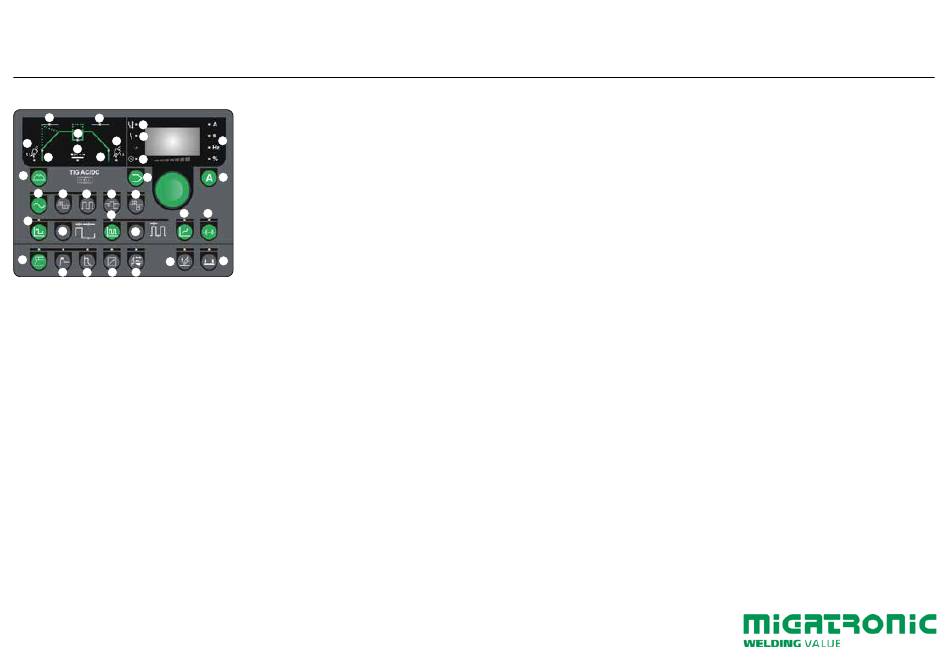

Panel sterowania AC/DC
1. Prąd spawania/Napięcie łuku
Naciśnij przełącznik i obracaj gałkę
sterowania, aby ustawić prąd spawania.
Przytrzymaj przycisk przez 3 sekundy, w celu
wyświetlenia napięcia łuku (dotyczy TYLKO
TIG DC oraz MMA DC). Naciśnij „A" po raz
kolejny, aby wyświetlić prąd spawania.
2. Pamięć programów
Naciśnij przełącznik i przytrzymaj go
obracając gałką. Po zwolnieniu przełącznika,
aktywowane zostanie wybrane miejsce na
program.
3. Napięcie spawania
Dioda LED świeci się, gdy elektroda MMA
lub palnik TIG jest pod napięciem.
4. Jednostka parametru
Dioda LED świeci się, gdy odpowiednia
jednostka parametru jest aktywna.
5. Wskaźnik przegrzania
Dioda LED świeci się, gdy spawarka jest
przegrzana.
6. Błąd sieci
Dioda LED świeci się, gdy napięcie sieciowe
jest zbyt niskie lub wysokie.
4
7. Proces spawania
Wybierz MMA lub TIG.
1
8. Wybór trybu pracy uchwytu
Wybieraj pomiędzy 2-taktem a 4-taktem.
24
9. Regulacja prądu
Wybór pomiędzy regulacją wewnętrzną a
zewnętrzną.
10. Regulacja prądu
8
Wybór regulacji z panela/ z palnika.
11. Metoda zajarzenia
Wybór pomiędzy zajarzeniem HF a LIFTIG
12. Gaz przed spawaniem
(czas wypływu)
13. Start amp
- początkowa wart. prądu
% ustawionego prądu spawania.
14. Narastanie prądu
Czas od start amp do osiągnięcia prądu
spawania.
15. Opadanie prądu
Czas opadania od wartości prądu spawania
do końcowej.
16. Stop amp – końcowa wart. prądu
% ustawionego prądu spawania.
17. Gaz po spawaniu (czas wypływu)
18. Prąd jałowy
% prądu spawania. Naciśnij krótko w
4-takcie, aby uruchomić drugorzędową
wartość prądu.
19. Puls
Uruchamiany przełącznikiem = tradycyjny
puls.
20. Ustawianie pulsu (tradycyjnego)
Naciskaj przełącznik menu, aż zapali się
dioda LED przy:
Czasie pulsu: Okres prądu spawania.
Czasie przerwy: Okres prądu podstawowego.
Prądzie podstaw.: % prądu pulsacyjnego.
21. Szybki puls
22. Ustawianie pulsu (szybkiego)
Naciskaj przełącznik menu, aż zapali się
dioda LED przy:
Częstotliwości pulsu: Czas przerwy + czas
pulsu.
.
®
Prądzie podstaw.: % prądu pulsacyjnego.
23. Synergy PLUS™
Uruchamiany przełącznikiem = Synergy
PLUS™. Regulować można tylko średni prąd.
24. TIG-A-Tack + sczepianie
Uruchamiany przełącznikiem = funkcja
TIG-A-Tack + sczepianie; ustawanie czasu
sczepiania przełącznikiem 27, co pozwala
na spawanie typu TIG-A-Tack = prawie
niewidoczne sczepiny.
25. Gorący start (MMA)
Start amp na krótko rośnie jako % prądu
spawania.
26. Moc łuku (MMA)
Prąd na krótko rośnie w trakcie zwarć.
27. Czas spawania punktowego
Czas pomiędzy narastaniem a opadaniem
prądu. Czas sczepiania/TIG-A-Tack, gdy
aktywny jest przełącznik 24.
28. Rodzaj prądu
Wybór pomiędzy spawaniem AC a DC.
SKRÓCONA INSTRUKCJA
PI 200 I 250 I
29. AC-t-balance, zależne od czasu
Równowaga czasu półfali dodatniej i
ujemnej regulowana jest w %.
30. Częstotliwość AC
Ustawianie częstotliwości +/- prądu AC.
31. Podgrzewanie wstępne
elektrody AC
Automatyczne podgrzewanie wstępne
elektrody.
32. AC-I-balance,
zależna od wartości prądu
Prąd czyszczący półfali dodatniej regu-
lowany jest w % względem prądu spawania
półfali ujemnej.
33. Wybór parametrów
drugorzędowych
Otwarcie parametrów 12-18 i 27.
IGC (12+17)
Jeśli zainstalowane jest IGC (Inteligentna
Kontrola Gazu) (możliwe w Pi 350/500),
dostępne są następujące funkcje:
• Synergiczny przepływ gazu względem
ustawionego prądu, gdy wartość
ustawiona jest na mniej niż 4 l (skorzystaj
z instrukcji obsługi przy wszelkich
regulacjach).
• Synergiczny przepływ gazu po spawaniu
(czas) względem ustawionego prądu, gdy
czas ustawiony jest na mniej niż 0 sekund
(skorzystaj z instrukcji obsługi przy
wszelkich regulacjach).
Użycie IGC wymaga wartości ciśnienia
wlotowego od źródła gazu do spawarki o
wartości 1,5-6 barów.
350 I 500
