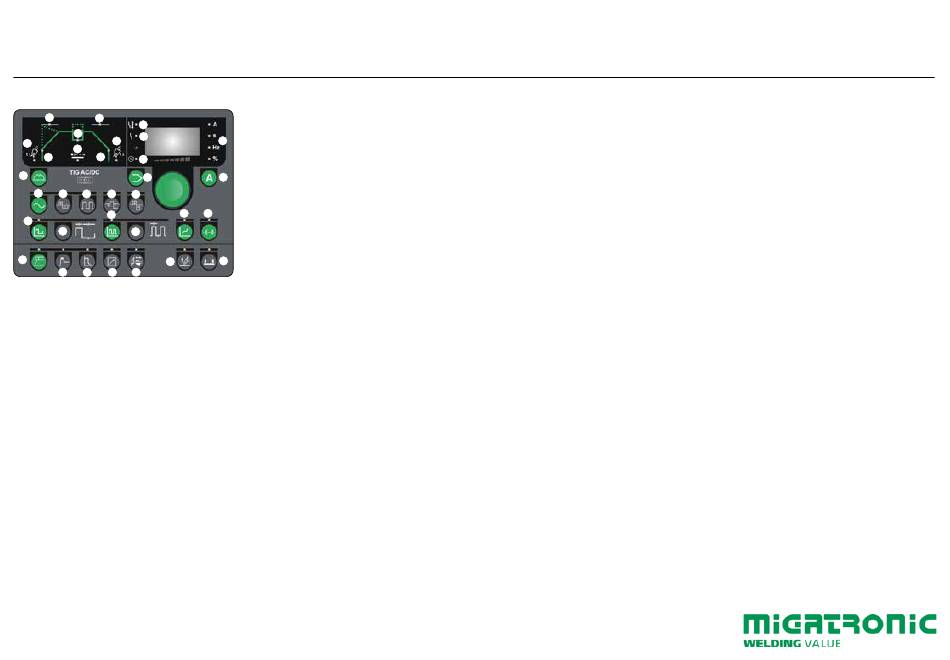

AC/DC funktionspanel
1. Svetsström/Ljusbågespänning
Knappen aktiveras och vridknappen vrids för
att se og ställa in svetsström.
Håll knappen intryckt i 3 sekunder för
att kunna se ljusbågespänningen (gäller
ENDAST för TIG DC och MMA DC).
När knappen aktiveras igen, visas
svetsströmmen.
2. Programlagring
Knappen aktiveras och hålls nere medan
man vrider på knappen. När man släpper
knappen aktiveras den valda program-
platsen.
3. Svetsspänning
Dioden lyser när det är spänning på MMA
elektroden eller TIG brännaren.
4. Enheter för parameter
Dioden lyser när den relevanta
enhetsbetecknelsen är aktiv.
5. Överhettningsindikator
Dioden lyser när maskinen är överhettad.
6. Nätfel
Dioden lyser om nätspänningen är för hög
eller för låg.
4
7. Svetsprocess
Val av MMA/TIG.
1
8. Avtryckarmetod
Val av 2-takt/4-takt.
24
9. Strömreglering
Val av intern/extern reglering.
10. Strömreglering
8
Val av brännarreglering.
11. Tändmetod
Val av HF/LIFTIG ® tändning.
12. Gasförströmning (tid)
13. Startström
% av vald svetsström.
14. Slope-up
Tid från startström till svetsström.
15. Slope-down
Tid från svetsström till stoppström.
16. Stoppström
% av vald svetström.
17. Gasefterströmning (tid)
18. Vilo-/överström
% av svetström. Den sekundära strömnivån
kan väljas genom ett kort tryck i 4-takt.
19. Puls
Knappen aktiveras = standard puls.
20. Pulsinställning (standard)
Tryck på menyknappen tills ljusdiod lyser vid:
• Pulstid: Svetsströmperiod
• Paustid: Grundströmperiod
• Grundström: % av pulsström
21. Snabbpuls
22. Pulsinställning (snabb puls)
Tryck på menyknappen tills ljusdiod lyser vid:
• Pulsfrekvens: Paustid+pulstid
• Grundström: % av pulsström
23. Synergi PLUS
TM
Knappen aktiveras = Synergi Plus™
Uteslutande medelström justeras.
24. TIG-A-Tack och häftfunktion
Avtryckare aktiverat = TIG-A-Tack och häft-
funktion. Man ställer in en häftningstid på
knapp 27, varefter man kan TIG-A-Tack-
svetsa = nästan osynlig häftning.
25. Hotstart (MMA)
Startström ökas kortvarigt i % av svetsström.
26. Arc Power (MMA)
Strömmen ökas kortvarigt vid kortslutningar.
27. Punktsvetstid
Tid mellan slope-up och slope-down.
Häftnings/TIG-A-Tack-tid vid aktiv knapp 24.
28. Strömtyp
Val av AC eller DC svetsning.
29. AC-t-balans, tidsbaserat
Tidsbalansen mellan den positiva och
negativa halvbågen regleras i %.
30. AC-frekvens
Inställning av AC strömmens +/- frekvens.
QUICKGUIDE
PI 200 I 250 I 350 I
31. AC-elektrodförvärmning
Automatisk elektrodförvärmning.
32. AC-I-balans, strömstyrningsbaserat
Den positiva halvbågens rensström regleras i
% i förhållande till den negativa halvbågens
svetström.
33. Val av sekundära parametrar
Öppnar parametrarna 12-18 och 27.
IGC (12+17)
Om IGC (Intelligent Gas Control) är monterat
(möjligt i Pi 350/500) är följande funktioner
tillgängliga:
• Synergisk gasflow i förhållande till
inställd ström vid inställning av liter till
under 4 l (se manual för ev. justering).
• Synergisk gasefterströmning (tid) i för-
hållande till inställd ström vid inställning
av tid till under 0 sek. (se manual för ev.
justering).
Vid användning av IGC krävs ett engångs-
tryck för svetsning på 1,5-6 bar från gas-
försörjning.
