Migatronic PI 200 Kurzanleitung Seite 16

14 15
5
18
6
17
12
27
13 16
3
33
2
28
29 30 31 32
23
21
19
20
22
7
11
25 26 9 10

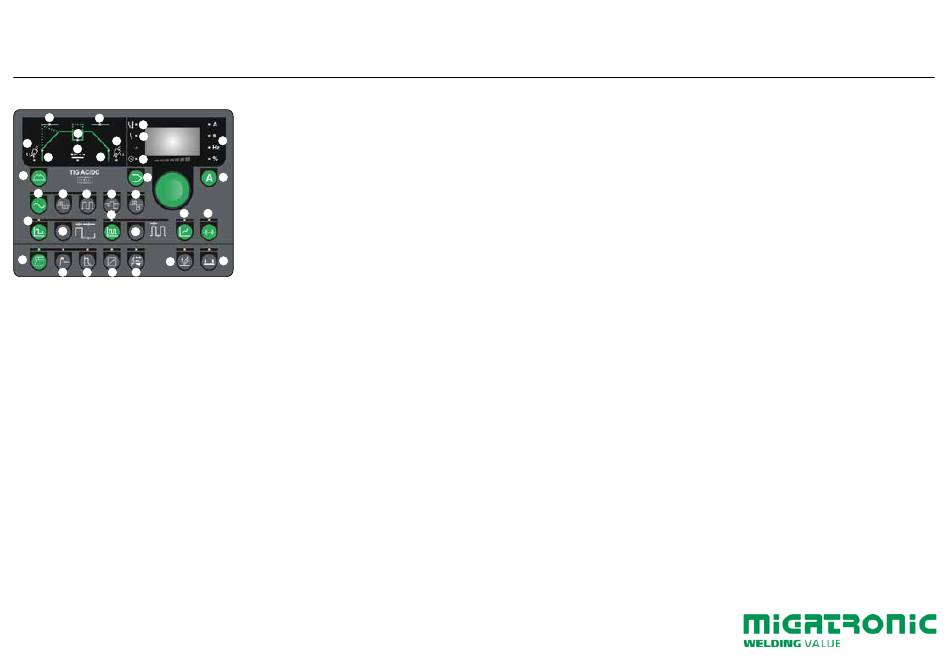

AC/DC Käyttöpaneeli
1. Hitsausvirta/Valokaaren jännite
Paina näppäintä ja valitse hitsausvirta säädintä
kiertämällä. Painamalla näppäintä 3 sekunnin
ajan, näyttöön tulee kaarijännite (VAIN TIG DC
ja MMA DC). Saadaksesi näyttöön hitsausvirran,
paina uudelleen "A".
2. Ohjelmien tallennus
Paina näppäintä, pidä se painettuna alas ja
kierrä samalla säädintä.
Kun vapautat näppäimen, valittu ohjelmakohta
ohjelma-asetusten tallennukseen aktivoituu.
3. Hitsausjännite
LED-merkkivalo palaa kun hitsauspuikossa tai
hitsauspolttimessa on jännite.
4. Parametrien yksiköt
LED-merkkivalo palaa osoittaen kulloinkin
aktivoituna olevan yksikön.
5. Ylikuumenemisen merkkivalo
LED-valo syttyy ilmoittaen koneen
ylikuumenemisesta. Merkkivalo sammuu
automaattisesti.
6. Verkkovirtavian merkkivalo
LED-merkkivalo palaa kun verkkovirran jännite
on liian matala tai liian korkea.
4
7. Hitsausprosessin valinta
Valitse puikko- (MMA) tai TIG-hitsaus.
1
Näppäin aktivoituna = puikkohitsaus.
8. Liipaisintoiminto
Valitse 2-tahti tai 4-tahti.
24
Näppäin aktivoituna = 4-tahti.
9. Virran säätö ohjauspaneelista tai
kaukosäätimellä
8
Valitse virran säätötavaksi ohjauspaneeli
tai kaukosäädin. Näppäin aktivoituna =
kaukosäätö.
10. Virran säätö hitsauspolttimella
Virta säädetään hitsauspolttimella. Näppäin
aktivoituna = säätö Dialog-hitsauspolttimella.
11. Sytytysmenetelmä
Valitse korkeataajuus- (HF) tai LIFTIG
Näppäin aktivoituna = LIFTIG
12. Kaasun esivirtaus (aika)
13. Aloitusvirta
%-osuus asetetun hitsausvirran arvosta.
14. Slope up – virran nousuaika
Aloitusvirrasta asetettuun virtaan kuluva aika.
15. Slope down – virran laskuaika
Hitsausvirrasta lopetusvirtaan kuluva aika.
16. Lopetusvirta
%-osuus asetetun hitsausvirran arvosta.
17. Kaasun jälkivirtaus (aika)
18. Lepovirta
%-osuus hitsausvirrasta. Sekundäärinen
virtaarvo aktivoituu 4-tahtihitsauksessa
näppäintä lyhyesti painamalla.
19. Pulssi
Näppäin aktivoituna = perinteinen pulssi.
20. Pulssin asetus (perinteinen)
Paina valikkonäppäintä kunnes valo syttyy
haluttuun kohtaan:
Pulssiaika: hitsausvirtajakso
Taukoaika: perusvirtajakso
Perusvirta: %-osuus pulssivirrasta.
21. Nopea pulssi
Näppäin aktivoituna = nopea pulssi.
22. Pulssin asetus (nopea pulssi)
Paina valikkonäppäintä kunnes valo syttyy
haluttuun kohtaan:
Pulssitaajuus: taukoaika + pulssiaika =
pulssijakso.
Perusvirta: %-osuus pulssivirrasta.
23. Synergy PLUS
Näppäin aktivoituna = Synergy PLUS
Ainoastaan keskivirtaa voidaan säätää
® -sytytys.
säätimellä.
-sytytys.
®
24. TIG-A-TAG + silloittaminen
LED.in palaessa on TIG-A-TAG + silloittaminen
aktivoitu. Silloitusaika asetetaan 27 pisteaika
kohtaan. TIG-A-TAG = pienialainen pistesauma.
25. Hotstart – sytytysvirran säätö
(MMA – puikkohitsaus)
Aloitusvirta nostetaan hetkellisesti suhteessa
hitsausvirtaan (%).
26. Arc Power – kaariteho
(MMA – puikkohitsaus)
Hitsausvirtaa nostetaan oikosulkujen aikana.
27. Pistehitsausaika
Ajanjakso virran nousuvaiheen (slope up) ja
laskuvaiheen (slope down) välissä.
Silloitus/TIG-A-TAG aktivoidaan 24
näppäimestä.
PI 200
PIKAKÄYTTÖOHJE
28. Virtatyyppi
Valitse vaihtovirta (AC) tai tasavirta (DC).
Näppäin aktivoituna = vaihtovirta (AC).
29. Vaihtovirran balanssisäätö
(AC-t-balanssi), aikaan perustuva
Toiminnolla säädetään positiivisen ja
negatiivisen puolijakson pituuksien suhdetta
prosenteissa (negatiivisen puolijakson
pituus prosentteina positiivisen puolijakson
pituudesta).
30. Vaihtovirran taajuus
Säädetään vaihtovirran (+/-) taajuutta.
31. Elektrodin esilämmitys
Automaattinen elektrodin esilämmitys.
32. Vaihtovirran balanssisäätö
(AC-l-balanssi), virranvoimakkuuteen
perustuva
TM
. Puhdistusvirran positiivisen puolijakson
TM
virranvoimakkuuden suhdetta negatiivisen
jakson virranvoimakkuuteen säädetään
prosentteina.
33. Sekundääristen parametrien valinta
Avaa parametrit 12-18 ja 27.
IGC (12+17)
Jos IGC (Älykäs kaasunsäätö) on asennettu
koneeseen (mahdollista PI 350/500), seuraavat
ominaisuudet ovat saatavissa:
• Synerginen kaasunvirtaus suhteessa
asetettuun virtaan vähemmän kuin 4 l (katso
käyttöohje "säätö" kohdalta)
• Synerginen jälkikaasunvirtaus (aika)
asetetaan alle 0 sek. (katso käyttöohje
"säätö" kohta)
IGC-toiminnolla varustettuun koneeseen sisään
tuleva kaasunpaine asetetaan 1,5-6 bar väliin.
I 250 I 350 I 500
