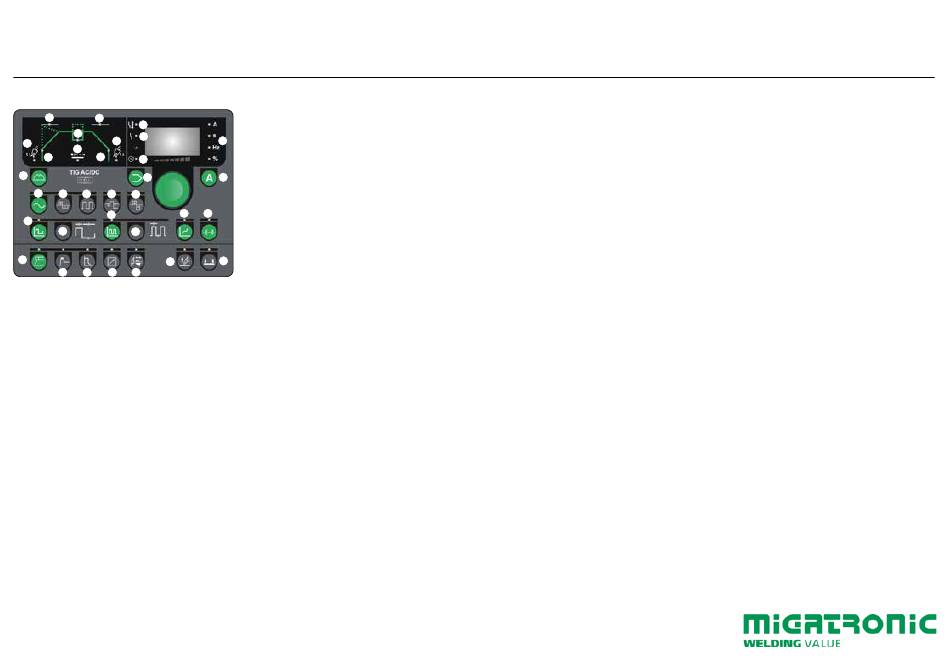

AC/DC betjeningspanel
1. Svejsestrøm/Lysbuespænding
Tasten aktiveres, og drejeknappen drejes for
at se og indstille svejsestrømmen.
Tasten holdes inde i 3 sekunder for at få vist
lysbuespændingen (gælder KUN for TIG DC
og MMA DC). Når tasten aktiveres igen, vises
svejsestrømmen.
2. Programlagring
Tasten aktiveres og holdes nede, imens der
drejes på drejeknappen. Når tasten slippes,
aktiveres den valgte programplads.
3. Svejsespænding
Diode lyser, når der er spænding på
MMA elektrode eller TIG brænder.
4. Enheder for parameter
Diode lyser, når den relevante
enhedsbetegnelse er aktiv.
5. Overophedningsindikator
Diode lyser, når maskinen er overophedet.
6. Netfejl
Diode lyser, hvis netspændingen er for høj
eller for lav.
7. Svejseproces
Valg af MMA/TIG.
4
8. Tastemetode
Valg af 2-takt/4-takt.
9. Strømregulering
1
Valg af intern/ekstern regulering.
10. Strømregulering
24
Valg af brænderregulering.
11. Tændingsmetode
Valg af HF/ LIFTIG ® tænding.
8
12. Gasforstrømning (tid)
13. Startstrøm
% af valgt svejsestrøm.
14. Slope-up
Tid fra startstrøm til svejsestrøm.
15. Slope-down
Tid fra svejsestrøm til stopstrøm.
16. Stopstrøm
% af valgt svejsestrøm.
17. Gasefterstrømning (tid)
18. Hvile-/overstrøm
% af svejsestrøm. Det sekundære strøm-
niveau kan vælges ved et kort tast i 4-takt.
19. Puls
Tast aktiveret = alm. puls.
20. Pulsindstilling (alm.)
Tryk på menutasten, indtil diode lyser ved:
• Pulstid: Svejsestrømsperiode
• Pausetid: Grundstrømsperiode
• Grundstrøm: % af pulsstrøm
21. Hurtig puls
22. Pulsindstilling (hurtig puls)
Tryk på menutasten, indtil diode lyser ved:
• Pulsfrekvens: Pausetid+pulstid
• Grundstrøm: % af pulsstrøm
23. Synergi PLUS TM
Tast aktiveret = Synergi PLUS
TM
Udelukkende middelstrøm justeres.
24. TIG-A-Tack og hæftefunktion
Tast aktiveret = TIG-A-Tack og
hæftefunktion. Der indstilles en hæftetid på
tast 27, hvorved der kan TIG-A-Tack-svejses =
næsten usynlige hæftninger.
25. Hotstart (MMA)
Startstrøm øges kortvarigt i % af svejsestrøm.
26. Arc Power (MMA)
Strømmen øges kortvarigt ved kortslut-
ninger.
27. Punktsvejsetid
Tid mellem slope-up og slope-down.
Hæfte-/TIG-A-Tack-tid ved aktiv tast 24.
28. Strømtype
Valg af AC eller DC svejsning.
29. AC-t-Balance, tidsbaseret
Tidsbalancen mellem den positive og
negative halvbølge reguleres i %.
30. AC-frekvens
Indstilling af AC strømmens +/- frekvens.
31. AC-elektrodeforvarmning
Automatisk elektrodeforvarmning.
32. AC-I-balance, strømstyrkebaseret
Den positive halvbølges rensestrøm
reguleres i % i forhold til den negative
halvbølges svejsestrøm.
QUICKGUIDE
PI 200 I 250 I 350 I
33. Valg af sekundære parametre
Åbner parametrene 12-18 og 27.
IGC (12+17)
Hvis IGC (Intelligent Gas Control) er
monteret (muligt i Pi 350/500), er følgende
funktioner tilgængelige:
• Synergisk gasflow i forhold til indstillet
strøm ved indstilling af liter til under 4 l
(se manual for evt. justering).
• Synergisk gasefterstrømning (tid) i
forhold til indstillet strøm ved indstilling
af tid til under 0 sek. (se manual for evt.
justering).
Ved anvendelse af IGC kræves et indgangs-
tryk til svejsemaskinen på 1,5-6 bar fra gas-
forsyningen.
500
