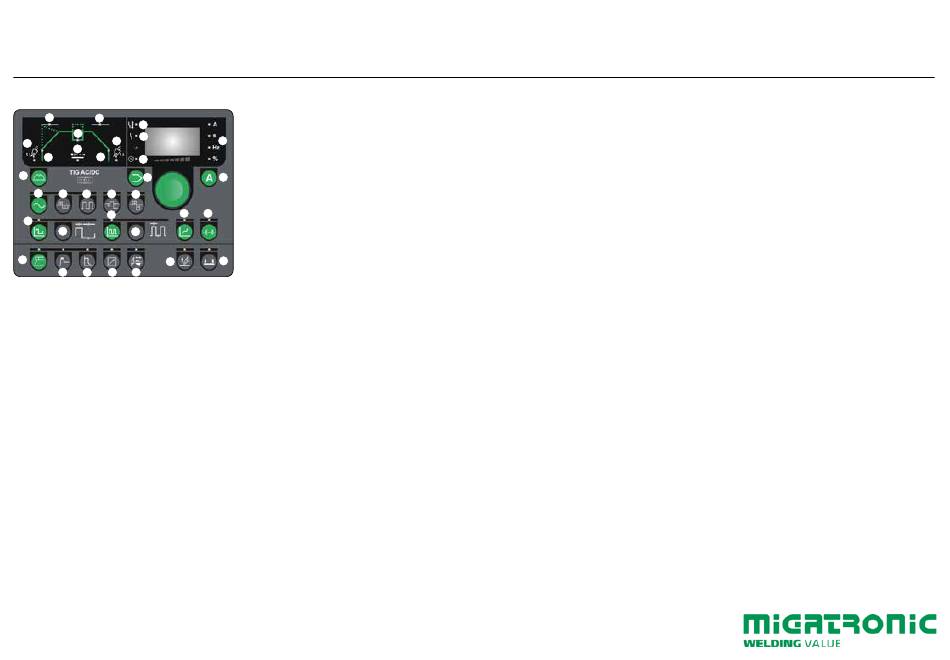

AC/DC řídící panel
1. Svařovací proud/Napětí
Stiskněte klávesu a otočným knoflíkem
nastavte svařovací proud. Stiskem tlačítka na
dobu 3 s se zobrazí napětí (platí POUZE pro
TIG DC a MMA DC). Dalším stiskem tlačítka
"A" se vrátí zobrazení svařovacího proudu.
2. Volba a uložení programů
Přidržením klávesy a otáčením knoflíku
zobrazuje displej postupně programy.
Uvolnění klávesy aktivuje zvolený program.
3. Svařovací napětí
LED dioda svítí, pokud je na hořáku nebo na
elektrodě svařovací napětí.
4. Jednotka měření
LED dioda označuje jednotky, ve kterých je
zvolená funkce nastavovaná.
5. Přehřátí
LED dioda zobrazuje přehřátí stroje.
6. Porucha sítě
LED dioda svítí, pokud vzniklo přepětí nebo
podpětí napájecí sítě.
7. Metoda svařování
Volba mezi MMA a TIG.
4
8. Režim spínání
Volba 2 nebo 4 taktního spínání.
9. Externí regulace
1
Volba regulace proudu z panelu nebo z
dálkového regulátoru.
24
10. Regulace z hořáku
Volba regulace proudu z hořáku.
11. Způsob zapalování
8
Volba mezi HF a LIFTIG zapalováním.
®
12. Předfuk plynu (čas)
13. Startovací proud
Nastavuje se v % svařovacího proudu.
14. Náběh proudu
Doba náběhu ze startovacího na svařovací
proud.
15. Doběh proudu
Doba doběhu ze svařovacího na koncový
proud.
16. Koncový proud
Nastavuje se v % svařovacího proudu.
17. Dofuk plynu (čas)
18. Sekundární proud
Nastavuje se v % svařovacího proudu.
Aktivuje se krátkým stiskem tlačítka hořáku
ve 4 taktu.
19. Pulsace proudu (tradiční puls)
LED dioda indikuje aktivní režim svařování s
pulsací.
20. Nastavení pulsace
Stiskem tlačítka při rozsvícené LED diodě
nastavíte:
Pulsní čas: Dobu svařovacího proudu.
Bázový čas: Dobu bázového proudu.
Bázový proud: v % svařovacího proudu.
21. Rychlý puls
22. Nastavení rychlého pulsu
Stiskem tlačítka při rozsvícené LED diodě
nastavíte:
Pulsní frekvence: Šířka pulsu + šířka prodlevy
= pulsní perioda.
Bázový proud: nastavuje se v % svařovacího
proudu.
23. Synergy PLUS™
LED dioda indikuje aktivní Synergy PLUS™
proces (optimální svařování).
Můžete měnit jen svařovací proud.
24. TIG-A-Tack + bodování
Aktivuje funkci TIG-A-Tack a bodování, čas
se volí tlačítkem 27. TIG-A-Tack umožňuje
téměř neviditelné body.
25. Horký start (MMA)
Zapalovací proud je zvýšen o % svařovacího
proudu.
26. Stabilizace hoření oblouku (MMA)
Při zkratu vzroste proud o % proudu
svařovacího.
27. Čas bodu
Čas mezi náběhem a doběhem proudu. Při
aktivním TIG-A-Tack nastavuje čas bodu.
28. AC/DC volba
Výběr mezi AC a DC svařováním.
RYCHLÝ PRŮVODCE
PI 200 I 250 I 350 I
29. AC-t-balance, časová
Časový poměr mezi + a - půlvlnou při TIG
AC svařování, nastavuje se v % periody.
30. AC frekvence
Nastavování frekvence střídavého proudu
pro TIG AC svařování.
31. Předehřev elektrody (TIG AC)
Nastavení předehřevu elektrody pro
usnadnění zapalování oblouku.
32. AC-l-balance, proudově závislá
Nastavení velikosti čistícího účinku kladné
půlvlny v % periody střídavého proudu při
AC svařování.
33. Nastavení sekundárních parametrů
Umožňuje nastavování parametrů 12-18 a
27.
IGC (12+17)
Funkce IGC (Intelligent Gas Control) může
být instalovaná ve strojích Pi 350 a výše a
umožňuje:
• Synergickou regulaci průtoku plynu
podle svařovacího proudu (pokud je
průtok nastavený nejméně na 4 l, detaily
viz návod k obsluze).
• Synergický dofuk plynu podle svařovacího
proudu (pokud je čas nastavený nejméně
na 0 s, detaily viz návod k obsluze).
Vstupní tlak plynu do stroje Pi musí být pro
správnou funkci IGC 1.5-6 bar.
