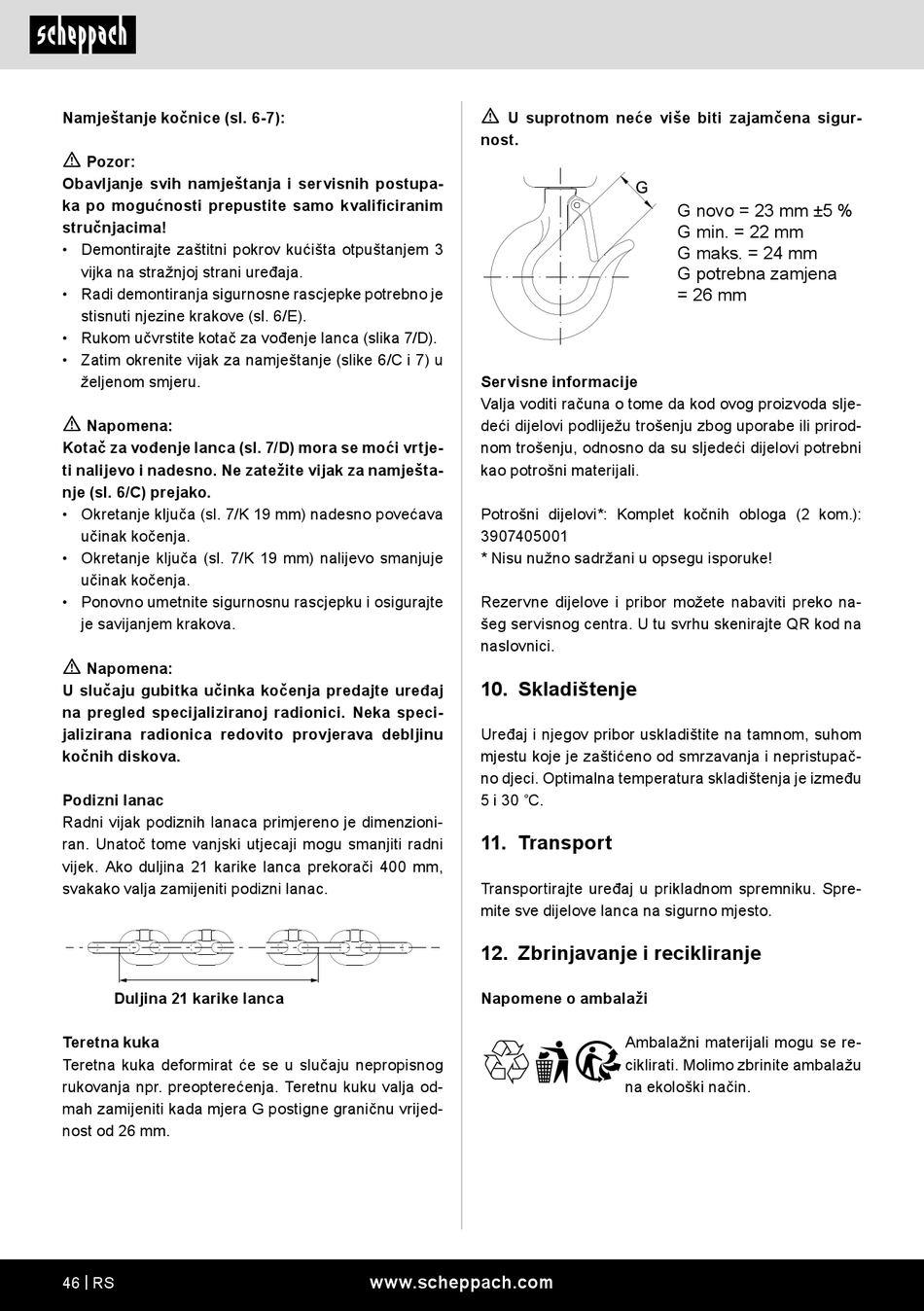

Namještanje kočnice (sl. 6-7):
m
Pozor:
Obavljanje svih namještanja i servisnih postupa-
ka po mogućnosti prepustite samo kvalificiranim
stručnjacima!
• Demontirajte zaštitni pokrov kućišta otpuštanjem 3
vijka na stražnjoj strani uređaja.
• Radi demontiranja sigurnosne rascjepke potrebno je
stisnuti njezine krakove (sl. 6/E).
• Rukom učvrstite kotač za vođenje lanca (slika 7/D).
• Zatim okrenite vijak za namještanje (slike 6/C i 7) u
željenom smjeru.
m
Napomena:
Kotač za vođenje lanca (sl. 7/D) mora se moći vrtje-
ti nalijevo i nadesno. Ne zatežite vijak za namješta-
nje (sl. 6/C) prejako.
• Okretanje ključa (sl. 7/K 19 mm) nadesno povećava
učinak kočenja.
• Okretanje ključa (sl. 7/K 19 mm) nalijevo smanjuje
učinak kočenja.
• Ponovno umetnite sigurnosnu rascjepku i osigurajte
je savijanjem krakova.
m
Napomena:
U slučaju gubitka učinka kočenja predajte uređaj
na pregled specijaliziranoj radionici. Neka speci-
jalizirana radionica redovito provjerava debljinu
kočnih diskova.
Podizni lanac
Radni vijak podiznih lanaca primjereno je dimenzioni-
ran. Unatoč tome vanjski utjecaji mogu smanjiti radni
vijek. Ako duljina 21 karike lanca prekorači 400 mm,
svakako valja zamijeniti podizni lanac.
Duljina 21 karike lanca
Teretna kuka
Teretna kuka deformirat će se u slučaju nepropisnog
rukovanja npr. preopterećenja. Teretnu kuku valja od-
mah zamijeniti kada mjera G postigne graničnu vrijed-
nost od 26 mm.
46 | RS
m
U suprotnom neće više biti zajamčena sigur-
nost.
Servisne informacije
Valja voditi računa o tome da kod ovog proizvoda slje-
deći dijelovi podliježu trošenju zbog uporabe ili prirod-
nom trošenju, odnosno da su sljedeći dijelovi potrebni
kao potrošni materijali.
Potrošni dijelovi*: Komplet kočnih obloga (2 kom.):
3907405001
* Nisu nužno sadržani u opsegu isporuke!
Rezervne dijelove i pribor možete nabaviti preko na-
šeg servisnog centra. U tu svrhu skenirajte QR kod na
naslovnici.
10. Skladištenje
Uređaj i njegov pribor uskladištite na tamnom, suhom
mjestu koje je zaštićeno od smrzavanja i nepristupač-
no djeci. Optimalna temperatura skladištenja je između
5 i 30 ˚C.
11. Transport
Transportirajte uređaj u prikladnom spremniku. Spre-
mite sve dijelove lanca na sigurno mjesto.
12. Zbrinjavanje i recikliranje
Napomene o ambalaži
www.scheppach.com
G novo = 23 mm ±5 %
G min. = 22 mm
G maks. = 24 mm
G potrebna zamjena
= 26 mm
Ambalažni materijali mogu se re-
ciklirati. Molimo zbrinite ambalažu
na ekološki način.
