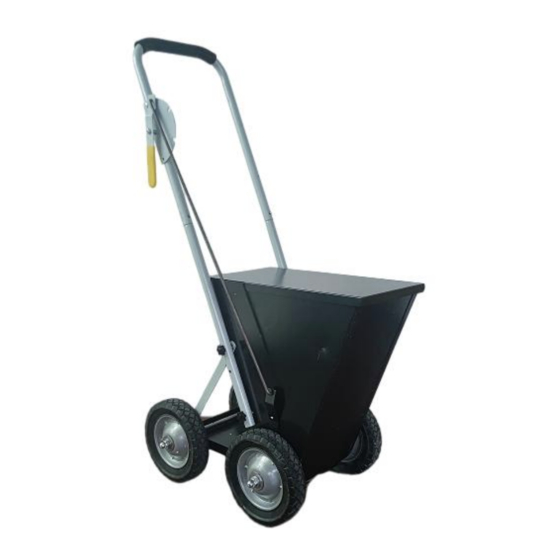

Machine Translated by Google Technischer Support und E-Garantie-Zertifikat www.vevor.com/support LINIENREIßMASCHINE RFS-065/RFS-050 Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. - Seite 38 Machine Translated by Google...
- Seite 39 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
-
Seite 40: Sicherheitshinweise Und Vorsichtsmassnahmen
Machine Translated by Google SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Symbol Symbol Beschreibung Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch. Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. -
Seite 41: Teileliste
Machine Translated by Google TEILELISTE Bild Bild ARTIKELMENGE ARTIKEL Menge A-Benutzer J-Rad Handbuch B-M6x35 K-Stützstange Schrauben L-Armlehne (einschließlich C-Gang Hebel vorinstallierte Steuerung Modul) M-Armlehnenverbindung D-Splintstift E-M4x12 N-Radachse Schrauben O-Mischer F-Abdeckung G-kurz P-Pulverblendung Frühling Q-Hauptrahmen H-Dichtung I-M12x12 runden Kopfmutter (Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Objekt.) - Seite 42 Machine Translated by Google INSTALLATION SCHRITT 1: Montieren Sie die Räder Bereiten Sie die folgenden Gegenstände vor. I-M12x12 runden J-Rad * 4 D-Splintstift*2 G-Kurzfeder*4 H-Dichtung*8 Kopfmutter * 4 Q-Haupt K-Stützstange*2 N-Radachse*2 O-Mischer*1 P-Pulverblendung*1 Rahmen*1 Richten Sie zunächst die Löcher des P-Powder-Shuffles und des Q-Main-Frameworks aus. Achten Sie auf die Ausrichtung der P-Pulverblendung, wie in der Abbildung gezeigt.
- Seite 43 Machine Translated by Google Richten Sie die Löcher des O-Mischers und der N-Radachse aus und setzen Sie dann den D-Splintstift ein. Gegebenenfalls den Splint umklappen. Installieren Sie eine K-Stützstange, eine G-Kurzfeder, eine H-Dichtung, ein J-Rad und Setzen Sie der Reihe nach jeweils eine H-Dichtung auf eine Seite der Achse ein und befestigen Sie sie anschließend mit der I-M12-Mutter. Achten Sie auf die Ausrichtung des J-Rads.
- Seite 44 Machine Translated by Google SCHRITT 2: Installieren Sie die Abdeckung Bereiten Sie die folgenden Gegenstände vor. E-M4x12 Schrauben * 2 F-Abdeckung*1 Installierte Teile Richten Sie die Löcher an der F-Abdeckung und dem Q-Hauptrahmen aus und ziehen Sie sie fest mit E-M4x12-Schrauben.
- Seite 45 Machine Translated by Google SCHRITT 3: Installieren Sie die Einstellkomponente. Bereiten Sie die folgenden Elemente vor. L-Armlehne (einschließlich vorinstalliertem Steuermodul) * 1 B-M6x35 Schrauben * 6 M-Armlehnenverbindung*4 C-Schalthebel * 1 D-Splintstift*1 Verbinden Sie die M-Armlehnenverbindungen paarweise und verbinden Sie sie dann mit der L-Armlehne. Richten Sie die Löcher der M-Armlehnenverbindungen, der K-Stützstange und des Q-Hauptrahmens aus und ziehen Sie sie mit B-M6x35-Schrauben fest.
- Seite 46 Machine Translated by Google SCHRITT 4: Passen Sie die Linienbreite an Wie in der Abbildung gezeigt, befinden sich auf dem Einstellrad drei Gänge (Aus, 2", 4"). Um die entsprechende Strichstärke zu erhalten, den Schalthebel in unterschiedliche Stellungen stecken. TIPPS 1. Achten Sie vor dem Aufbringen der Linienmarkierung darauf, den Boden zu reinigen und trocken zu halten. 2.Der Effekt hängt mit der Vorwärtsgeschwindigkeit zusammen.
