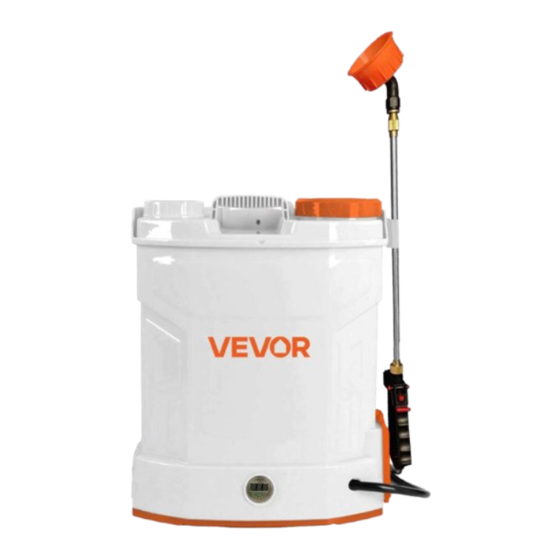

Rückenspritze
Vorschau ausblenden Andere Handbücher für XF-12M27-US:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BACKPACK SPRAYER
MODEL:XF-12M27-US & XF-12M27
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEVOR XF-12M27-US

Inhaltszusammenfassung für VEVOR XF-12M27-US

  • Seite 1 BACKPACK SPRAYER MODEL:XF-12M27-US & XF-12M27...
  • Seite 3 MODEL:XF-12M27-US & XF-12M27 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.

  • Seite 4: Safety Instructions

    SAFETY INSTRUCTIONS EYE PROTECTIONH AND PROTECTION FOOT PROTECTION DUST MASK PROTECTION WEAR WASH YOUR HAND ! For your safety and the safety of others, the following precautions must be observed when operating the sprayer: 1. During spraying operation, the personnel shall wear clothes in strict accordance with the regulations, wear masks, glasses, hats, gloves, or protective clothing against pesticide penetration, and shall not work naked.
  • Seite 5 12. The maximum temperature of the liquid to be sprayed must not exceed 43℃. Do not use the sprayer if the temperature of the work environment is up to 45℃ or lower than -10℃. MODEL AND PARAMETERS Model XF-12M27-US & XF-12M27 Capacity 3.2 Gallons(12L) Pump Diaphragm pump...
  • Seite 6 STRUCTURE DIAGRAM Name Name Tank Cap Hose Barrel body Switch Voltmeter Pressure regulating knob Spraying nozzle Battery cover Spray bar clamp Backrest Spray Lance Strap Spray handle - 4 -...
  • Seite 7 Telescopic lance(x1) nozzle(x1) Plastic spray rod(x1) Battery(x1) Spray rod handle(x1) Tank cap(x1) Spray bar clamp(x1) Tank filter(x1) Pressure Split cotter(x1) regulating knob cap(x1) Green seal Charger(x1)/XF-12M27 ring14*18(x2) Black seal Charger(x1)/XF-12M27-US ring13*17(x2) Fan-shaped nozzle(x1) User manual(x1) - 5 -...
  • Seite 8 Note: This sprayer is available with two types of spray lances to meet different application needs:Telescopic stainless steel lance;Plastic spray rod. Each lance is designed for specific working conditions and user preferences. Telescopic stainless steel lance recommended for: Suitable for spraying clean water or mild solutions Ideal for public sanitation, cleaning, and landscaping work Strong and durable for general outdoor use More cost-effective for short-term or low-frequency spraying tasks...
  • Seite 9 ASSEMBLY STEP 01: ASSEMBLE THE LANCE SET Telescopic stainless steel lance: 1. Connect the hose to the spray handle,make sure the connection is properly aligned,Tighten the nut firmly to ensure there is no leakage. 2. Insert the lance into the switch handle, then screw the nut tightly. 2.
  • Seite 10 Plastic spray rod: 1.Connect the hose to the spray handle,make sure the connection is properly aligned,Tighten the nut firmly to ensure there is no leakage. 2.Insert the lance into the switch handle, then screw the nut tightly. 3. Connect the nozzle with lance, then screw the nut tightly. - 8 -...
  • Seite 11 STEP 02: ASSEMBLE THE BATTERY 1. Open the battery packaging and insert it into the battery holder. STEP 03: ASSEMBLE THE STRAP 1. Insert the belt into the hole of sprayer, insert the belt into the inside of buckle, tighten the belt. 2.
  • Seite 12 USAGE 01. START TO WORK AND STOP TO WORK 1. Turn on the electric switch to “I”, then rotate the knob to “HIGH”, start to work. 2. Rotate the knob to “LOW” , stop to work, then turn off the electric switch to “0”. 02.
  • Seite 13 03. THE USAGE OF HANDLE SWITCH 1. Press and hold the handle to start working, or release it to stop working. 2. When spraying for a long time, the handle can be fixed by the ring. 04. CHARGING Open the battery cover and remove the battery. Insert the charger plug into the battery charging socket, then check the charger indicator light.

  • Seite 14: Battery Level Indicator

    05.BATTERY LEVEL INDICATOR No lights: battery is empty and must be recharged immediately. Only one light on: battery is low and needs recharging. All green lights on: battery is fully charged. 06. CHECK THE BATTERY Press the button of battery cover of the back of the sprayer, then open it and check the situation of the battery.
  • Seite 15 07. CLEANING Please clean the sprayer with water, and finally turn off the regulator and the electric switch after use. SEAL POSITION Green seal ring14x18 Black seal ring13*17 Sealing gasket Green seal ring14x18 Black seal ring13*17 INTRODUCTION AND APPLICATION OF NOZZLE Provide fan-shaped spray, which is mostly used in scenes Fan-shaped nozzle...
  • Seite 16 Provide medium spray effect. 3 head nozzle Allows you to cover large areas with medium fine fog. Turn the top adjustment spray to suit 4 holes nozzle different uses. MAINTAIN AND STORAGE Cleaning and care: After operating the sprayer, remove the working solution from the tank completely and rinse the tank, hose, pump, and spray tube with clean water.
  • Seite 17 TROUBLESHOOTING INSTRUCTION Problem Reason Solution 1. The power connection wire falls 1. Check the wire connections. The motor doesn’t run. off. 2. Charge the battery. Automatically stop 2. The battery is flat. 3. Start work after the motor is cold. after working.
  • Seite 18 Manufacturer: Shanghaimuxinmuyeyouxiangongsi Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED. C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH...

  • Seite 21: Rückenspritze

    RÜCKENSPRITZE MODELL: XF-12M27-US & XF-12M27...
  • Seite 23 MODELL: XF-12M27-US & XF-12M27 Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates...

  • Seite 24: Safety Instructions

    SAFETY INSTRUCTIONS AUGENSCHUTZH UND SCHUTZ FUSSSCHUTZ STAUBMASKE SCHUTZKLEIDUNG WASCHEN SIE IHRE HÄNDE ! Zu Ihrer Sicherheit und der Sicherheit anderer müssen beim Betrieb des Spritzgeräts die folgenden Vorsichtsmaßnahmen beachtet werden: 4. Während des Sprühvorgangs muss das Personal Kleidung tragen, die den Vorschriften strikt entspricht, Masken, Brillen, Hüte, Handschuhe oder Schutzkleidung gegen das Eindringen von Pestiziden tragen und darf nicht nackt arbeiten.
  • Seite 25 12. Die maximale Temperatur der zu sprühenden Flüssigkeit darf 43 °C nicht überschreiten. Verwenden Sie das Sprühgerät nicht, wenn die Temperatur der Arbeitsumgebung bis zu 45 °C oder unter -10 °C beträgt. MODEL AND PARAMETERS Modell XF-12M27-US und XF-12M27 Kapazität 3,2 Gallonen (1,2 l ) Pumpe Membranpumpe...
  • Seite 26 Arbeitsdruck​ 0-90 psi Max. Leistung ( 3,3 ±0,3) l/min Eingang: 100-240 V 50/60 Hz 0,6 A Ladegerät Ausgang: DC 21 V 1,0 A​ Batterie Lithiumbatterie ( DC18 V ,​ 2 AH) STRUCTURE DIAGRAM NEIN. Name NEIN. Name Tankdeckel Schlauch Fasskörper Schalten - 4 -...
  • Seite 27 Voltmeter Druckregulierknopf Sprühdüse Batterieabdeckung Sprühstangenklemme Rückenlehne Sprühlanze​ Gurt Sprühgriff COMPONENTS NEIN NEIN Bild Name und Menge Bild Name und Menge Einstellbare Fasskörper (x1) Einlochdüse ( x1) Winddichte Düse Schlauch Φ 7 mm x ( x1) 1,2 m ( x1) Gurte (x1) 3-Kopf -Düse ( x1) Teleskoplanze 4-Loch-Düse ( x1)
  • Seite 28 Grüner Ladegerät (x1) Dichtungsring 14*18 (x 2 ) /XF-12M27 Ladegerät (x1) Schwarzes Siegel /XF-12M27-US Ring 13*17 (x 2 ) Fächerförmige Düse Benutzerhandbuch ( x1) (x1) Notiz: Dieses Sprühgerät ist mit zwei Sprühlanzentypen erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden: Teleskop -Edelstahl Lanze ;...
  • Seite 29 ASSEMBLY SCHRITT 0 1 : ZUSAMMENBAU DES LANZENSATZES T -Elekto Edelstahl Lanze : 3. Schließen Sie den Schlauch an den Sprühgriff an , achten Sie auf die richtige Ausrichtung der Verbindung und ziehen Sie die Mutter fest an, um sicherzustellen, dass keine Leckage auftritt.
  • Seite 30 5. Schließen Sie die Düse an mit Lanze , dann die Mutter festschrauben. Kunststoff -Sprühstab : 1. Schließen Sie den Schlauch an den Sprühgriff an , achten Sie auf die richtige Ausrichtung der Verbindung und ziehen Sie die Mutter fest an, um sicherzustellen, dass keine Leckage auftritt.

  • Seite 31: Schritt 0 2 : Batterie Montieren

    6. Schließen Sie die Düse an mit Lanze , dann die Mutter festschrauben. SCHRITT 0 2 : BATTERIE MONTIEREN 3. Öffnen Sie die Batterieverpackung und legen Sie diese in den Batteriehalter ein. SCHRITT 0 3 : DEN GURT MONTIEREN 1. Führen Sie den Gürtel in die Öffnung des Sprühgeräts ein, führen Sie den Gürtel in die Innenseite der Schnalle ein und ziehen Sie den Gürtel fest.

  • Seite 32: Mit Der Arbeit Beginnen Und Mit Der Arbeit Aufhören

    USAGE 01. MIT DER ARBEIT BEGINNEN UND MIT DER ARBEIT AUFHÖREN 3. Schalten Sie den elektrischen Schalter auf „ I “ , drehen Sie dann den Knopf auf „ HIGH “ und beginnen Sie mit der Arbeit. 4. Drehen Sie den Knopf auf „LOW“, hören Sie auf zu arbeiten und schalten Sie dann den elektrischen Schalter auf „...

  • Seite 33: Die Verwendung Des Griffschalters

    Lösen Sie die Messingmutter in der Mitte der Lanze, dann passen Sie die Länge der Lanze an. 03. DIE VERWENDUNG DES GRIFFSCHALTERS 1. Halten Sie den Griff gedrückt, um mit der Arbeit zu beginnen, oder lassen Sie ihn los, um die Arbeit zu beenden. 2.
  • Seite 34 Stecken Sie den Stecker des Ladegeräts in die Ladebuchse des Akkus und prüfen Sie dann die Ladekontrollleuchte. A red light indicates that the battery is charging, while a green light means the battery is fully charged. 0 5. BATTERIESTANDSANZEIGE Kein Licht: Akku ist leer und muss sofort aufgeladen werden.
  • Seite 35 Alle grünen Lichter leuchten: Der Akku ist vollständig geladen. 0 6. ÜBERPRÜFEN SIE DIE BATTERIE Drücken Sie die Taste der Batterieabdeckung auf der Rückseite das Sprühgerät, öffnen Sie es und überprüfen Sie den Zustand der Batterie. 0 7 . REINIGUNG Bitte reinigen Sie den Sprüher mit Wasser und schalten Sie nach Gebrauch den Regler und den elektrischen Schalter aus .
  • Seite 36 INTRODUCTION AND APPLICATION OF NOZZLE Geben Sie einen fächerförmigen Sprühnebel ab, Fächerdüse Dies wird hauptsächlich in Szenen verwendet, die eine Kontrollreichweite Rotationskontrollspray. Einstellbare Geben Sie eine kleine Menge Einlochdüse Sprühnebel oder linearer Sprühnebel 1.Ausgestattet mit einer Schutzhülle zur Reduzierung der Auswirkungen Winddichte Düse von Wind auf Gischt.
  • Seite 37 Dichtungen. Aufbewahrungsregeln: Bewahren Sie das Spritzgerät an einem trockenen, kühlen und für Kinder unzugänglichen Ort auf . das Sprühgerät in der Nähe von offenem Feuer aufzubewahren . - Um Schäden an der Pumpe und anderen Teilen zu vermeiden, muss diese vor der Lagerung des Sprühgeräts gewaschen und getrocknet werden im Winter.
  • Seite 38 5. Reinigen Sie die Düse. 6. Überprüfen Sie den Schlauch, um Die Düse sprüht kein 5. Die Düse ist verstopft. festzustellen, ob er undicht ist oder Wasser. 6. Luft im Schlauch. nicht. Der Druck ist nicht 7. Pumpe ist blockiert. 7.
  • Seite 39 Place, Rancho Cucamonga, CA 91730 YH CONSULTING LIMITED. C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main. - 17 -...
