Aufbauanleitung: Paneel "NEXT LEVEL 3000"
Paneelbreiten 600 / 900 / 1200 mm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem Mauerwerk geeignet. Bitte beachten Sie auch bei den
Wandmontageelementen die max. Belastungswerte. Die Wandbeschaffenheit ist idealerweise bei Auftragserfassung zu erfragen und spätestens vor der Montage unbedingt von fachkundigem Personal zu prüfen. Bei
abweichender Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische Vorleistungen für Anschluss- und Gerätetechnik. Frei
hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Diese Montageanleitung gilt für folgende Bestell-Nummern (maximale Belastbarkeit in Klammern):
Paneel: 1275, 1276, 1277
Böden : 1265 (3kg), 1266 (5kg), 1267 (7kg), 1268 (7kg)

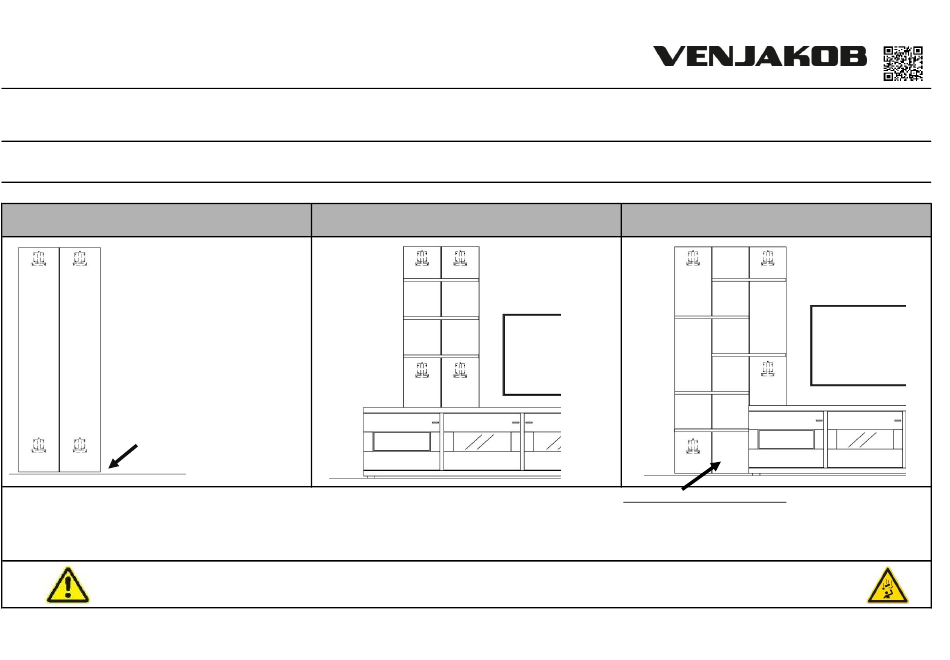

1. Positionierung: Aufhängeschienen (Abbildungen zeigen Beispielartikel):
Abb. 1: Paneel – Standard
Boden
Alfons Venjakob GmbH Co. KG
Friedrichsdorfer Str. 220
33335 Gütersloh, Germany
Abb. 2: Paneel – Kürzung
Achtung : Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!
Maximale Belastbarkeit der Böden beachten! Bei nicht sachgerechter Montage
gemäß Montageanleitung droht ein unbeabsichtigtes Herabfallen der Paneele und Boarde!
E-Mail: venjako@venjakob-moebel.de
Tel.: +49 52 09 5 92-0
Abb. 3: Paneel – Ausschnitt
°
Paneelanbringung (Höhe ca. 16cm)
Bohrmaß an Mauerwerk übertragen / Bohrung Ø8mm,
Dübel 8x51mm (Teile-Nr.50802) einsetzen mit Senkkopfschraube
4,5x80mm (Teile-Nr.00227) anschrauben. Abdeckkappe
anbringen.
55084-12
