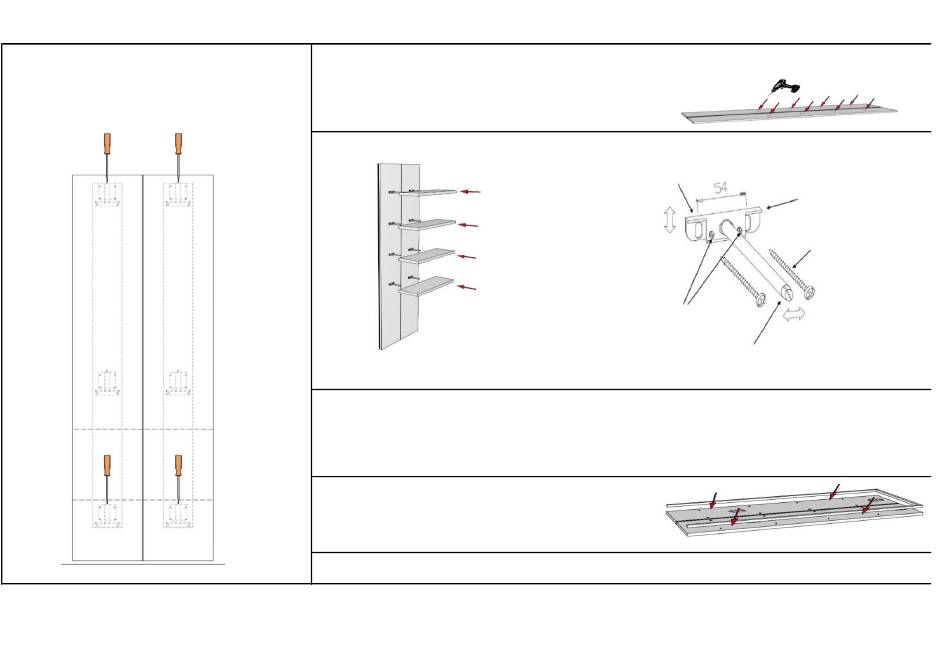

3. Paneel justieren
Wandpaneel auf Aufhängeschienen setzen, mit Schraubendreher
justieren, ggf. für Wandboarde und Ambiente Beleuchtung
wieder abnehmen.
Alfons Venjakob GmbH Co. KG
Friedrichsdorfer Str. 220
33335 Gütersloh, Germany
4. Montage Wandboard (Zusatzartikel)
Paneele sind auf der Rückseite im Rastermaß für Wandboarde vorgebohrt.
Ggf. neue Positionen für Wandboarde festlegen und durchbohren Ø5mm.
5. Tablarträger (Teile-Nr.50417) mit 2 x Euroschraube Ø6,3x19mm (Teile-Nr.51217) am Paneel anschrauben.
Achtung: Die geschlossene Seite des Tablarträgers muss nach oben zeigen (Bild unten rechts).
Wandboardbeleuchtung (Zusatzartikel): → Beleuchtungskabel nach hinten aus dem Paneel führen (15mm Paneelbohrung,
rückseitig vorgebohrt)
6. Wandboard vorsichtig auf die Aufnahmestifte schieben.
Eine horizontale Korrektur des Wandboards ist durch Verschieben der Grundplatten sowie mit den unteren Höhen-Stellschrauben
(Neigung) am Tablarbeschlag vorzunehmen. Eine seitliche Korrektur erfolgt durch Verschieben des Trägerstiftes. Zusätzlich kann
das Wandboard noch mit einer Spanplattenschraube 4,5x80mm (Teile-Nr.00227) von hinten befestigt werden.
7. Montage Ambiente-Beleuchtung (Zusatzartikel):
Befestigung Amb.-Beleuchtung rückseitig am Paneel,
umlaufend ca. 2mm einspringend,
mit beiliegenden Schrauben befestigen.
8. Wandpaneel auf Aufhängeschienen setzen.
E-Mail: venjako@venjakob-moebel.de
Tel.: +49 52 09 5 92-0
Grundplatte
Teil-Nr. 50417
Teil-Nr. 51217
Höhen-
stellschrauben
Trägerstift
55084-12
Erstellt am: 26.03.2025
