55070-03
Aufbauanleitung „PLAN X5":
Wandboard Tiefe 20cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Die Wandbeschaffenheit ist idealerweise bei
Auftragserfassung zu erfragen und spätestens vor der Montage unbedingt von fachkundigem Personal zu prüfen. Bei abweichender Beschaffenheit (z.B.
Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische Vorleistungen für Anschluss-
und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Diese Montageanleitung gilt für folgende Bestell-Nummern (maximale Belastbarkeit in Klammern):
F806 (7kg), F807 (10kg), F808 (12kg)
1. Die genaue Position des Wandboards an der Zimmerwand definieren.
2. Bohrmaße für Tablarträger gemäß Abb. 2 an die Zimmerwand übertragen. Pro Beschlag 2x Ø8mm Löcher in das Mauerwerk bohren
und Kunststoffdübel Ø8x51mm (Teile-Nr.50802) einsetzen. Tablarträger mit 2x Schraube Ø5x50mm (Teile-Nr.00055) anschrauben.
3. Beleuchtung (Zusatzartikel): → siehe Aufbauanleitung "Anschlussplan Beleuchtung"
4. Wandboard vorsichtig auf die Aufnahmestifte schieben. Eine horizontale Korrektur des Wandboards ist durch Verschieben der
Grundplatte sowie mit den unteren Höhen-Stellschrauben (Neigung) am Tablarbeschlag vorzunehmen. Eine seitliche Korrektur erfolgt
durch Verschieben des Trägerstiftes.
Achtung: Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!

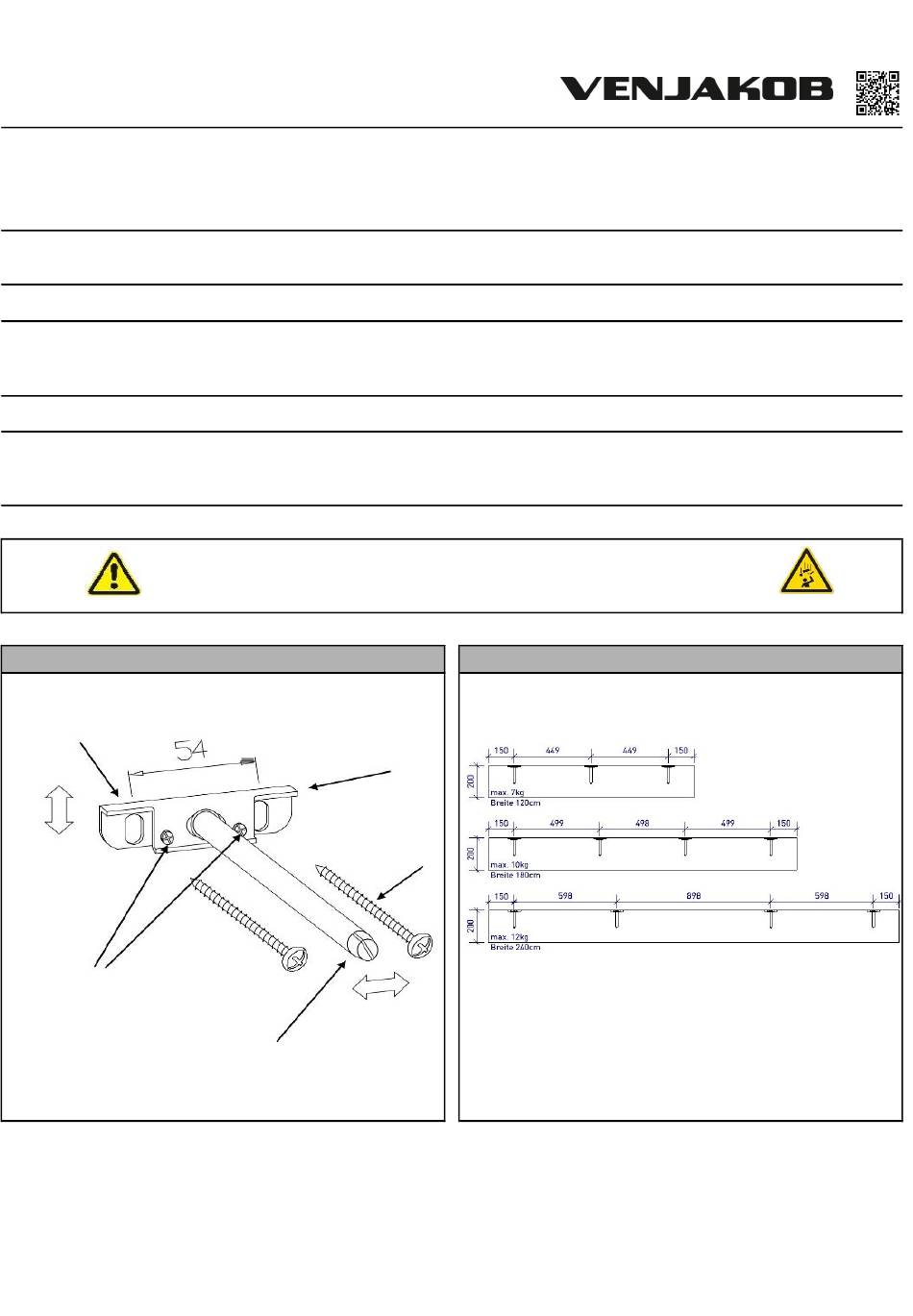

Abbildung 1: Detail Tablarträger
Grundplatte
Höhen-
stellschrauben
Alfons Venjakob GmbH Co. KG
Friedrichsdorfer Str. 220
33335 Gütersloh, Germany
Maximale Belastbarkeit der Wandboarde beachten! Bei nicht sachgerechter Montage
gemäß Montageanleitung droht ein unbeabsichtigtes Herabfallen der Boarde.
Teil-Nr. 50417
Teil-Nr. 00055
Trägerstift
Abbildung 2: Übersicht Wandboardgrößen und Belastbarkeit
E-Mail: venjakob@venjakob-moebel.de
Tel.: +49 52 09 5 92-0
Erstellt am: 29.04.2025
1/2
