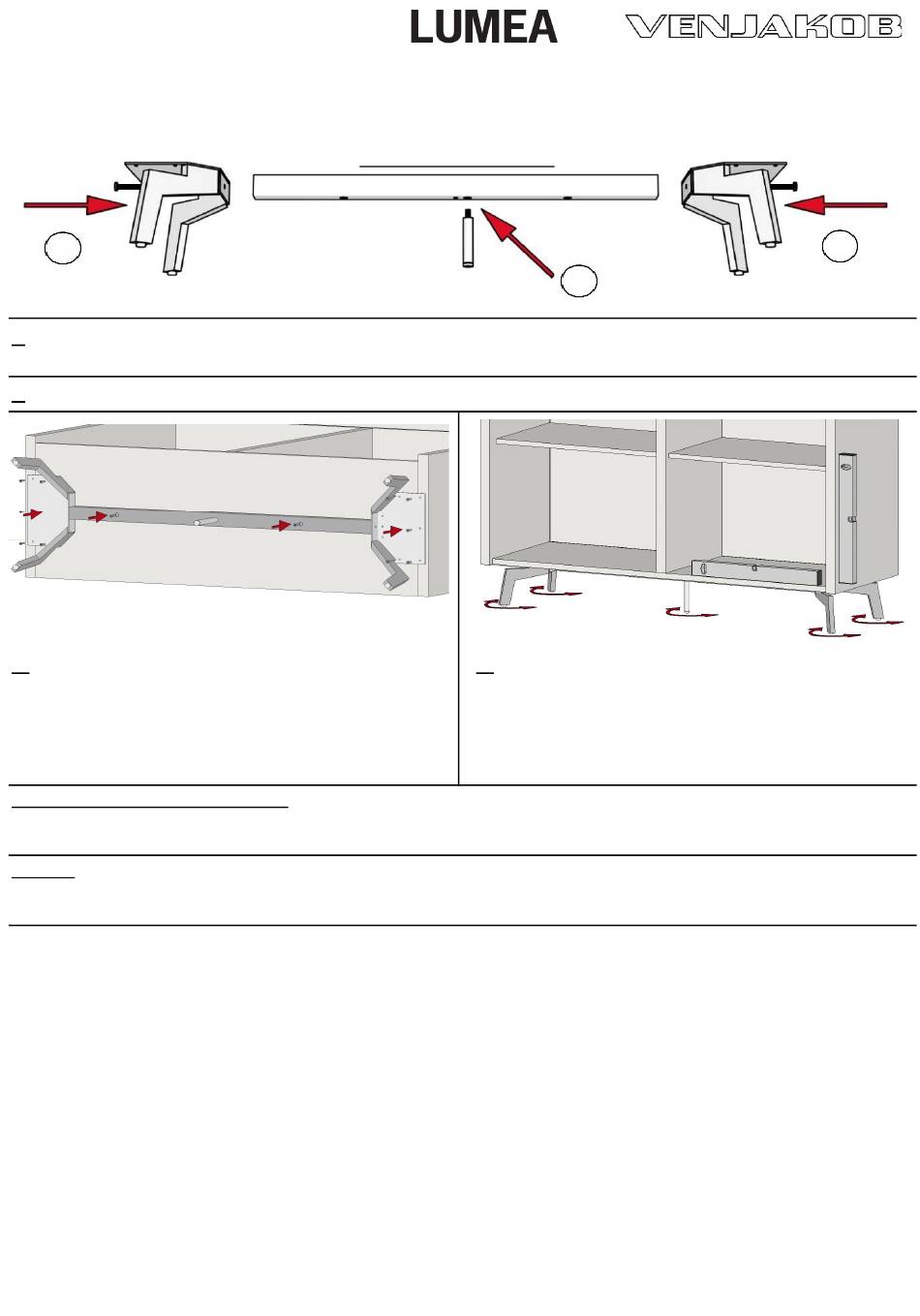

Venjakob LUMEA 7280 Aufbauanleitung

Aufbauanleitung:
Metalluntergestell 7280
für Standelelemente
1.
1. Verbindung Metalluntergestell Abb.1:
Seitenteile mit Stahlzarge verbinden. Dazu Schraube M6 x 30 mm mittels Inbusschlüssel SW4 einschrauben.
2. Zusätzlicher Stellfuß (ab Möbelbreite 127cm) mittig unter der Stahlzarge in das Gewinde eindrehen.
Abb. 2
3. Montage Untergestell:
Korpus auf die Rückseite legen.
Untergestell mittig unter dem Möbel positionieren.
Mit Rückwandschraube 3x16 mm (Abb.2 / Abb.3)
anschrauben.
Möbel wieder aufrichten.
Zusatzartikel Untergestellbeleuchtung:
LED-Streifen mit rückseitigen Klebestreifen vorne unter dem Korpus befestigen.
Ggf. LED-Streifen mit Montageclips anschrauben.
Achtung:
Zur endgültigen Ausrichtung und als Kippsicherung ist eine bauseitige Fixierung des Möbels durch die mitgelieferte
Kippsicherung zwingend erforderlich!

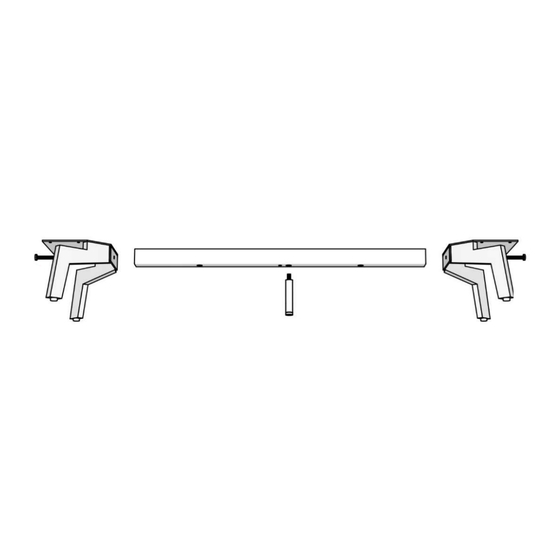

Abb.1: Metalluntergestell
Abb. 3
Abb. 2
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
2.
4. Möbelausrichtung mit Wasserwaage:
Stellfüße außen + Stellfuß mittig durch Drehen horizontal und
vertikal ausrichten.
Service Hotline: Tel. +49 5209/592 100
