Aufbauanleitung "NEXT LEVEL 3000":
Anschlussplan Beleuchtung
Diese Montageanleitung gilt für folgende Bestell-Nummern:
1295, 1294, 1297
1. Der dimmbare Touchschalter wird an der Hinterkante der Außenseite des Möbels montiert (siehe Abb. 1).
Die Positionierung kann frei erfolgen (kein direkter Kontakt zu metallischen Gegenständen → Fehlschaltungen möglich!).
Die Fixierung des Schalters geschieht durch die vormontierte Klemmschraube (siehe Abb. 2).
Die Isolationsfolie auf der Innenseite des Schalters darf nicht entfernt werden → Kurzschlussgefahr!

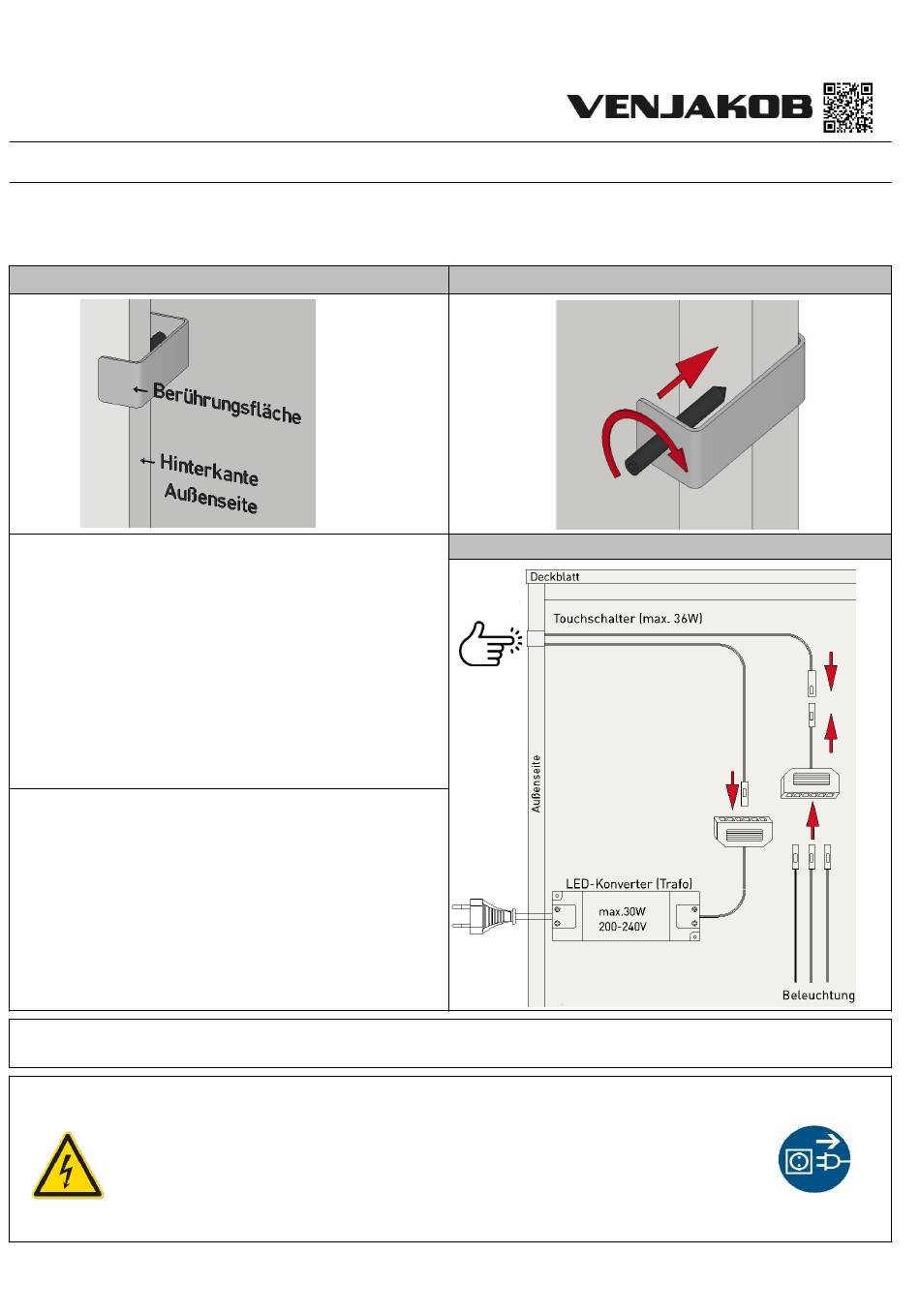

Abbildung 1: Positionierung
2. Die Verkabelung des Touchschalter erfolgt zwischen dem Trafo
und der Beleuchtung (siehe Abb. 3).
Bei der Verwendung eines Funkdimmers entfällt der Touchschalter.
Die Kabelführung kann in den dafür vorgesehenen
Flächen/Aussparungen auf der Rückseite des Möbels erfolgen.
Die maximale Belastung von 30 Watt je LED-Konverter (Trafo) nicht
überschreiten!
3. Die Bedienung des Schalters geschieht über Berühren der
Schaltfläche außen am Möbel:
Bei kurzzeitigem Druck wird die LED-Beleuchtung ein- bzw.
ausgeschaltet.
Bei längerem Druck wird die LED-Beleuchtet abwechselnd hoch-
bzw. runtergedimmt.
Sobald die gewünschte Helligkeit erreicht ist, den Druck von der
Berührungsfläche des Touchschalters nehmen.
Die eingestellte Helligkeit wird gespeichert und bleibt bei den
nächsten Schaltungen voreingestellt.
Dieses Produkt enthält Lichtquellen der Energieeffizienzklasse F.
Verbrauch LED-Beleuchtung: Einbaustrahler: 2,4W je Stück, Ambiente Beleuchtung: 4,8W/Laufmeter
Die Beleuchtung und deren Zubehör sind nur zur Verwenung im Innenbereich geeignet.
Bei eigenmächtigen Veränderungen an Beleuchtung und den zugehörigen Steuerungseinheiten
Alfons Venjakob GmbH Co. KG
Friedrichsdorfer Str. 220
33335 Gütersloh
Für die Beleuchtung darf nur das mitgelieferte Zubehör verwendet werden.
Die Beleuchtung muss bei Installations- und Wartungsarbeiten durch Ziehen
des Netzsteckers vom Stromnetz getrennt sein.
Bei offensichtlichen Beschädigungen an Leitungen und Bauteilen der Beleuchtung
dürfen diese nicht weiterverwendet werden und müssen zwingend ersetzt werden.
droht ein elektrischer Schlag! Achtung: Lebensgefahr!
