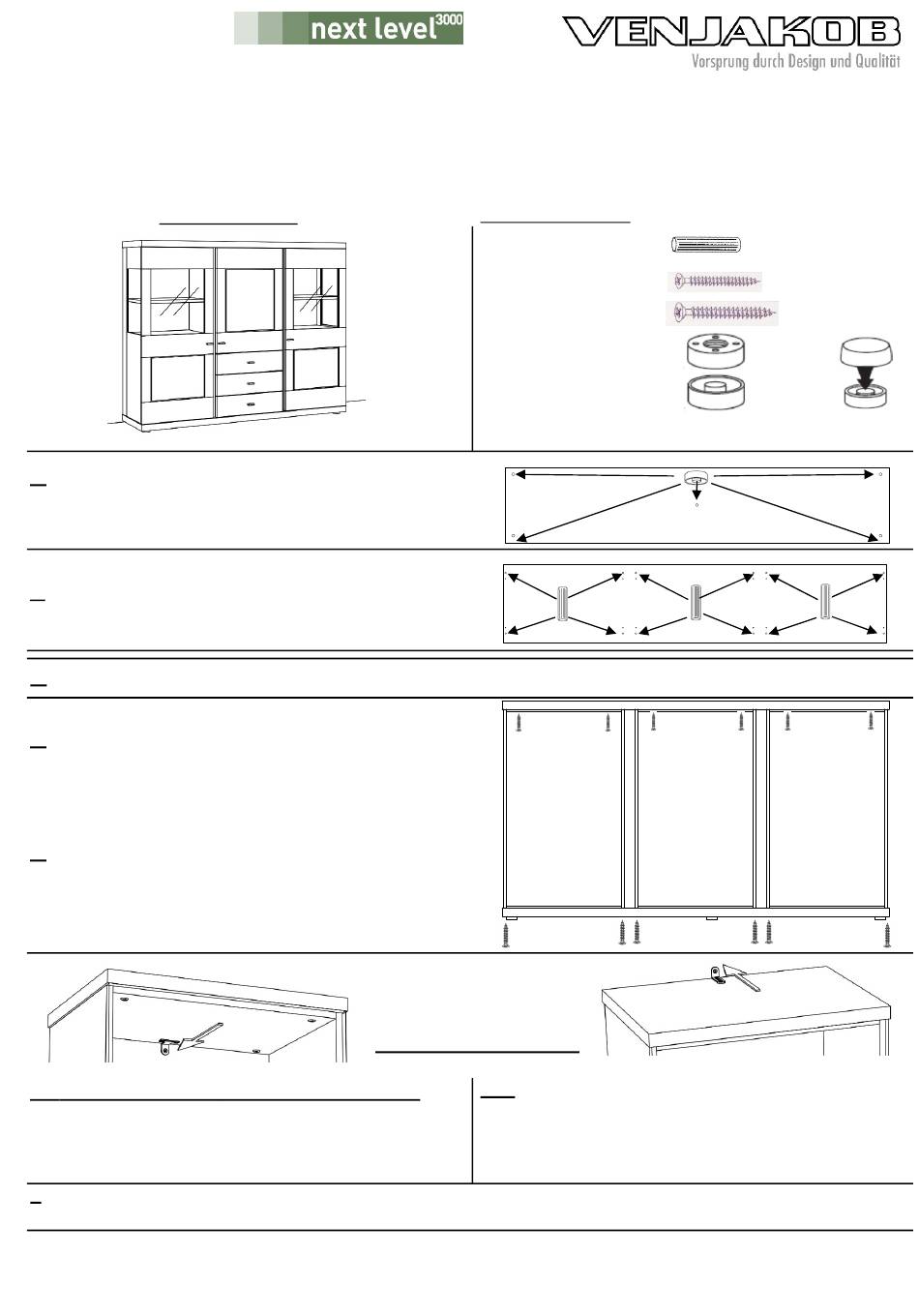

Aufbauanleitung:
Standelemente mit Sockelfüße
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Die Wandbeschaffenheit ist idealerweise
bei Auftragserfassung zu erfragen und spätestens vor der Montage unbedingt von fachkundigem Personal zu prüfen. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Abb.: Beispiel 1239
1.
Stellfüße / Möbelgleiter mit dem Zapfen in den
Sockelboden setzen, Oberteile der Möbelgleiter auf die
Unterteile drehen.
2.
Dübel 8 x 40 in die Löcher für Sockelboden und Blatt
drücken
3.
Zusatzartikel Beleuchtung: => siehe Anschluss Beleuchtungsplan
4.
Soweit für Montage erforderlich. Frontteile ausbauen.
Die einzelnen Korpen mit den Verbindungsleisten zusammen
in die Dübel auf den Sockelboden stellen. Danach das Blatt
auf den gesamten Korpus legen.
5.
Deckblatt von innen mit Schraube 3,5 x 30 mm an den
Korpus schrauben. Für den Sockelboden Schraube 4 x 80
mm verwenden. Von unten den Sockelboden verschrauben!
6A.
Kippsicherung innen, Möbelhöhe ca. 80 - 199 cm
Mit kleinem Bohrer durch vormontierten Winkel und
Rückwand bohren (Bohrposition an Mauerwerk markieren).
Ø 8 mm Bohrung in Mauerwerk bohren. Dübel 8 x 40mm
verankern. Mit Spanplattenschraube 5 x 80 mm befestigen.
7
Griffe mit Griffschrauben M4 x25 mm anbringen.
Fronten einsetzen, Zierkappen auf Türscharniere klipsen!
Befestigungsmaterial
Holzdübel 8 x 40 mm
Schraube 3,5 x 30 mm
Schraube 4 x 80 mm
Oberteil Möbelgleiter
Unterteil Möbelgleiter
Lowboard ohne Kippsicherung!
entweder 6A - oder 6B
6B.
Kippsicherung außen, nur bei Möbelhöhe ca. 216 cm!
Set "Wandbestigung" verwenden. Anbringung oben auf dem
Deckblatt.
Service Hotline: Tel. +49 5209/592-0
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Nur Sockelboden
Sockelboden
+ Blatt
