Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem Mauerwerk geeignet. Bei abweichender Wandbeschaffenheit ist eine andere,
der Belastung angemessene Befestigung bauseits vorzunehmen.
Untergestell für standelelemente (holz / metall) (2 Seiten)

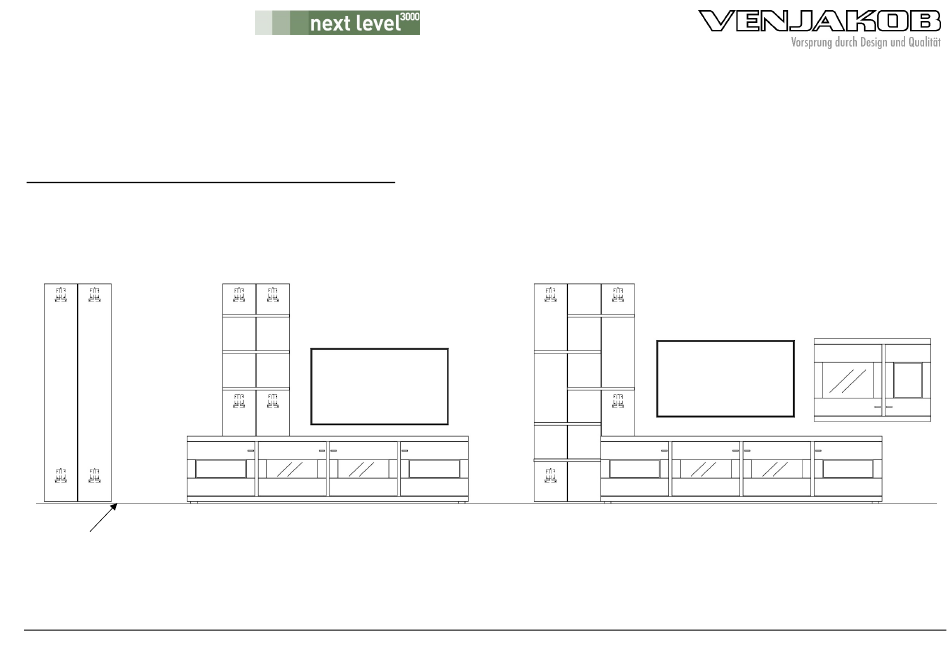

Inhaltszusammenfassung für Venjakob next level 3000
Seite 1
Paneelbreiten 600 / 900 / 1200 mm Service Hotline: Tel. +49 5209/592-0 Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen) Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem Mauerwerk geeignet. Bei abweichender Wandbeschaffenheit ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen.
Seite 2
1. Montage MDF-Platten + Aufhängeschienen Wandpaneel zusammensetzen, Verbindungsbleche 100 x 15 mm (Teile Nr.: 50818) mit Schraube 3,5 x 15 mm rückseitig am Paneel anschrauben! 1275-7280 1276-7280 1277-7280 Abb.1 Bohrmaße für Aufhängeschienen 19 mm Luft zwischen Boden + Paneel Die genaue Position für das "Paneel" an der Zimmerwand festlegen! (Standard: Oberkante Paneel 2063 mm) Bohrmaße für Aufhängeschienen an Mauerwerk übertragen (Abb.1), Bohrung Ø...
Seite 3
Zusatzartikel 2. Paneel justieren 3. Montage Zusatzartikel Wandboard Paneele sind auf der Rückseite im Rastermaß für Wandboarde vorgebohrt. Ggf. neue Positionen für Wandboarde festlegen und durchbohren Ø5 mm! Tablarträger (Teil-Nr. 50417) mit 2 x Euroschraube Ø 6,3 x 15 mm am Paneel anschrauben. Achtung: Die geschlossene Seite des Tablarträgers muss nach oben zeigen (Abb.
