Venjakob NEXT LEVEL 3000 Aufbauanleitung

Aufbauanleitung "NEXT LEVEL 3000":

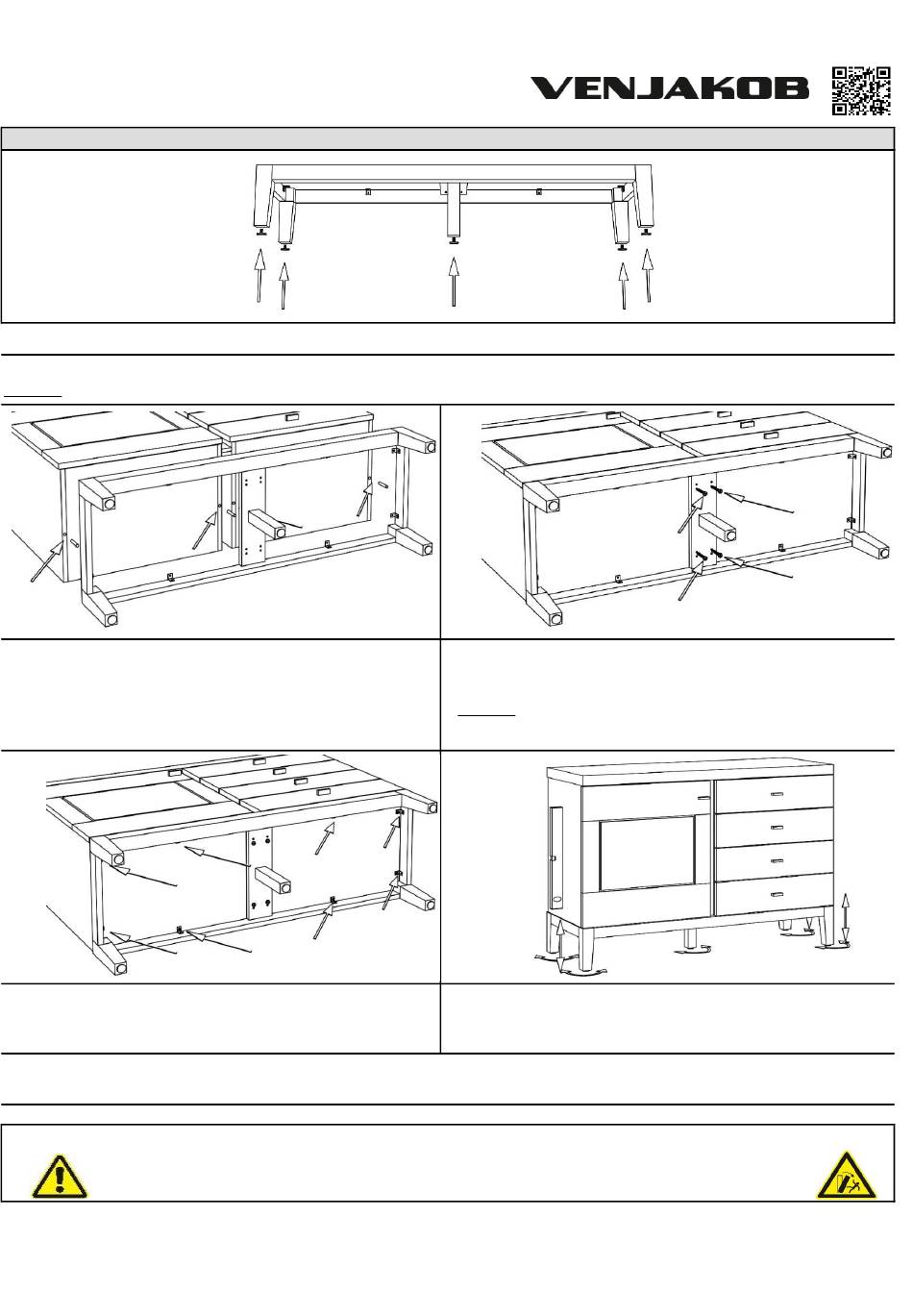

Untergestell für Standelemente (Holz 1279)
Holzuntergestell
1. Höhenstellschrau ben M6x20mm (Teile-Nr.05591) in Füße drehen.
2. Zusätzlicher Stellfuß (ab Möbelbreite 120cm) mittig unter dem Untergestell.
Achtung: Ab Möbelbreite 180cm werden die Stellfüße unter der Verbindungsstelle der Korpen befestigt.
3. Korpus auf den Rücken legen. Untergestell unter dem Möbel an
Markierungsbohrungen positionieren. Dübel 8x50mm (Teile-
Nr.50850) in Korpusseiten drücken. Untergestell mit Korpus
verbinden.
5. Die bereits am Untergestell montierten Winkel mit Schraube
3,5x13mm (Teile-Nr.51506) festschrauben. Möbel wieder
aufrichten.
7. Zusatzartikel Untergestellbeleuchtung: LED-Streifen mit rückseitigen Klebestreifen vorne unter dem Korpus befestigen. Ggf. LED-
Streifen mit Montageclips an Markierungsbohrungen festschrauben.
Zur endgültigen Ausrichtung und als Kippsicherung ist eine bauseitige Fixierung des Möbels zwingend erforderlich.
