Venjakob PLAN X2 Aufbauanleitung

Aufbauanleitung:
Hängelowboard 0,5 Raster / Tiefe 43 / 53 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bei abweichender Wandbeschaffenheit ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen.
Die genaue Position des Artikels an der Zimmerwand festlegen!
In Verbindung mit Wandpaneel: Standardhöhe Oberkante Hängelowboard => 593 mm

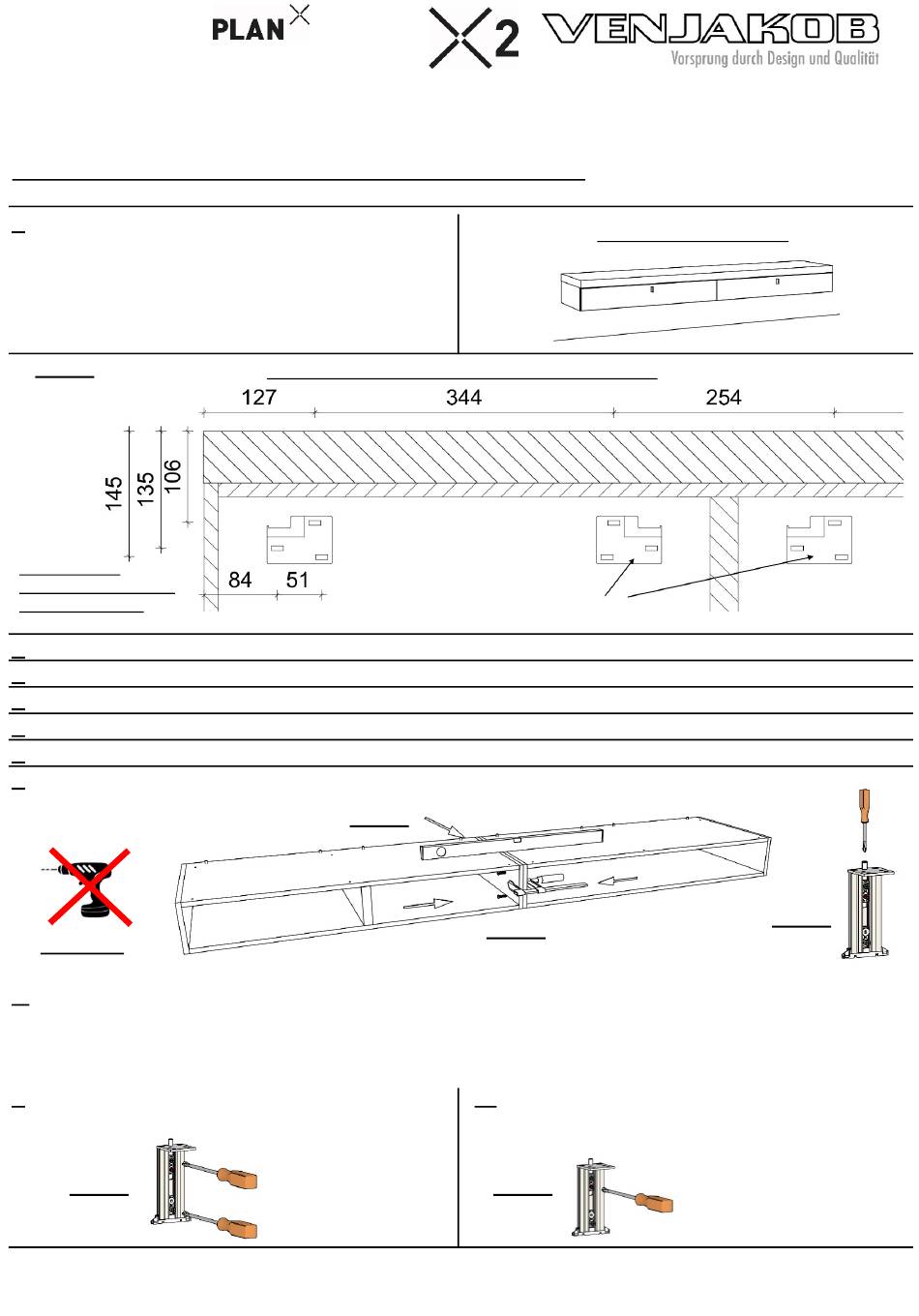

1. Bohrmaße für Montageplatten (Abb. 1) an Zimmerwand
übertragen.
Ø8 mm Löcher in das Mauerwerk bohren und Dübel Ø8 x 40
mm (Teil-Nr. 50801) einsetzen.
Montageplatte (Teil-Nr. 50427) mit 3 x Schraube Ø5,5 x 50
mm (Teil-Nr. 51201) anschrauben.
Achtung: Montageplatte linke und rechte Ausführung!
Abb. 1
Bohrmaß von
Lowboard-Oberkante
für Montageplatte
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Bei Artikeln mit vormontiertem Deckblatt muss dieses für die weitere Montage abgeschraubt werden.
4. Soweit für Montage erforderlich: Frontteile ausbauen.
5. Im Korpus alle Stellschrauben am Hängebeschlag öffnen (Abb. 2-4).
6. Korpus in die Montageplatten einhängen.
7. Ausrichtung mit Wasserwaage (Abb.5). Eine horizontale Korrektur ist mit der Höhen-Stellschraube (Abb. 2) am
Hängebeschlag vorzunehmen.
Achtung:
Akkuschrauber
8. Soweit für Montage erforderlich: Verbindung Korpusseiten (Abb. 6), zwei Ausführungen möglich
Ausführung 1: Mit Tellerkopfschraube 4 x 30 mm (Teile Nr.: 51458), wenn nur einseitig vorgebohrt ist.
Ausführung 2: Mit Möbelschraube M4 x 10 mm (Teile Nr.: 51203) und Gewindeendhülse M4 5 x 27 mm (Teile Nr.: 51290),
wenn beide Seiten durchgebohrt sind, bzw. vorgebohrte Löcher mit Ø 5 mm Bohrer durchbohren.
9. Mit der Tiefen-Stellschraube (Abb. 3), am Hängebeschlag
den Abstand zur Zimmerwand (1) bzw. die vertikale Neigung
(2) einstellen.
Abb. 3
Bohrmaße von Korpus-Außenkante für Montageplatten
L
Abb. 5
1
1: Tiefenverstellung
2
2: Neigungsverstellung
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Abb.: Beispiel Modell D003
R
Variante L oder R
siehe Beschlag am Korpus
Abb. 6
10. Aushängesicherung (Abb. 4), am Hängebeschlag im
Korpus wieder schließen. Drehen bis die rote Schraube die
Montageplatte berührt!
Abb. 4
Service Hotline: Tel. +49 5209/592-0
L
Abb. 2
Höhenverstellung
Aushängesicherung (rot)
Öffnen / Schließen
55076-08
