Aufbauanleitung:
Wandboard
30 / 60 / 90 / 120 / 180 / 240 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Die genaue Position für das Wandboard an der Zimmerwand festlegen!

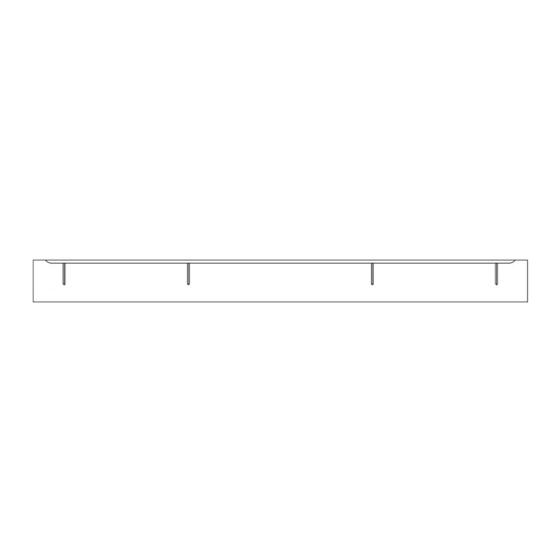

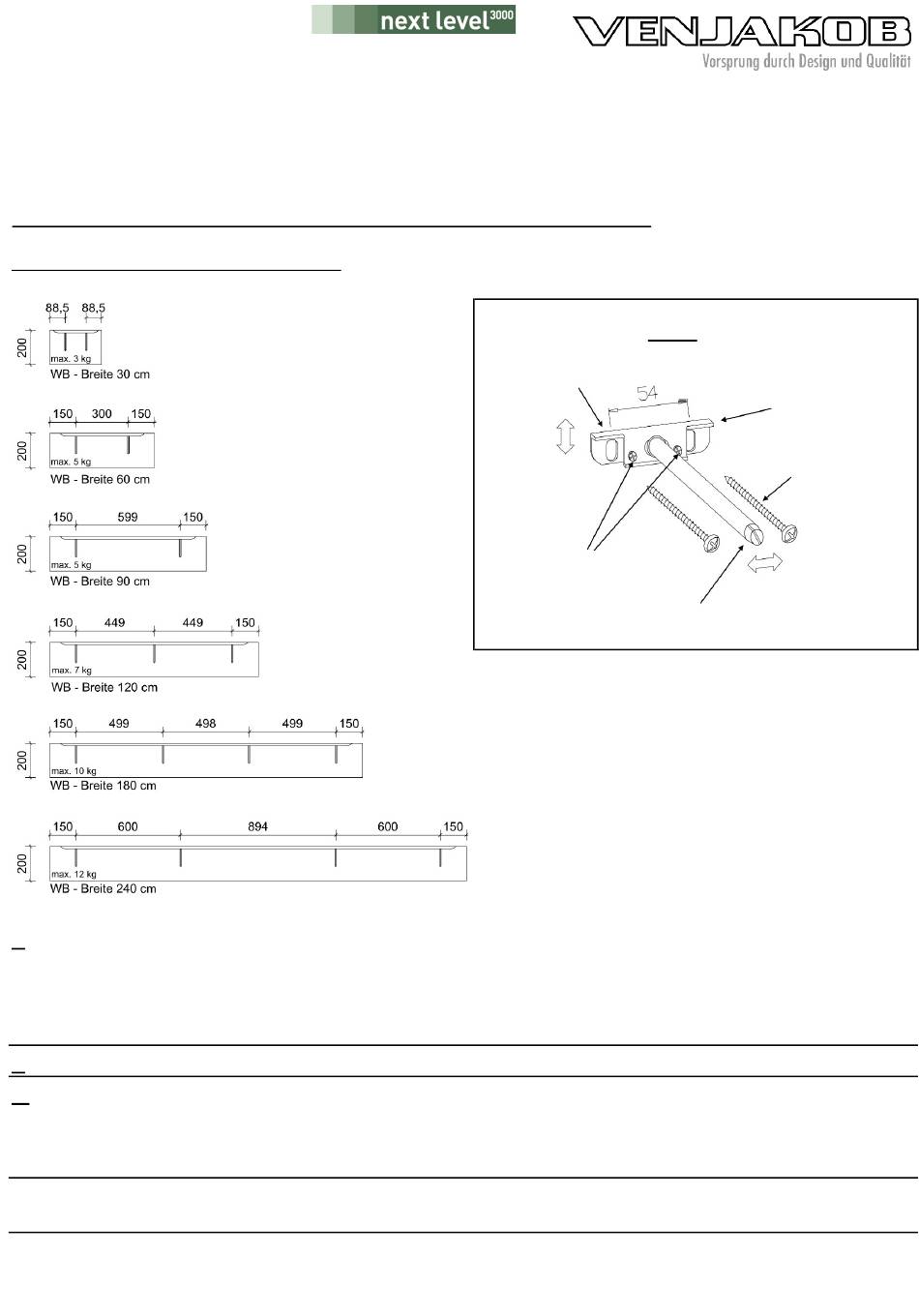

Übersicht Wandboardgößen und Belastbarkeit
1. Bohrmaße für Tablarträger laut Übersicht an Zimmerwand übertragen (Maßangaben bezogen auf Mitte Beschlag).
Pro Beschlag 2 x Ø8 mm Löcher in Abstand 54 mm in das Mauerwerk bohren und Dübel Ø8 x 40 mm (Teil-Nr. 50801)
einsetzen.
Tablarträger (Teil-Nr. 50417) mit 2 x Schraube Ø 5,5 x 50 mm (Teil-Nr. 51201) anschrauben.
Achtung: Die geschlossene Seite des Tablarträgers muss nach oben zeigen (Abb. 1)!
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Wandboard vorsichtig auf die Aufnahmestifte schieben.
Eine horizontale Korrektur des Wandboards ist durch Verschieben der Grundplatten sowie mit den unteren
Höhen-Stellschrauben (Neigung) am Tablarbeschlag vorzunehmen.
Eine seitliche Korrektur erfolgt durch Verschieben des Trägerstiftes.
Achtung: Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!
Maximale Belastbarkeit der Wandboarde beachten!
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Abb. 1
Grundplatte
Höhen-
stallschrauben
Trägerstift
Service Hotline: Tel. +49 5209/592-0
Teil-Nr. 50417
Teil-Nr. 51201
