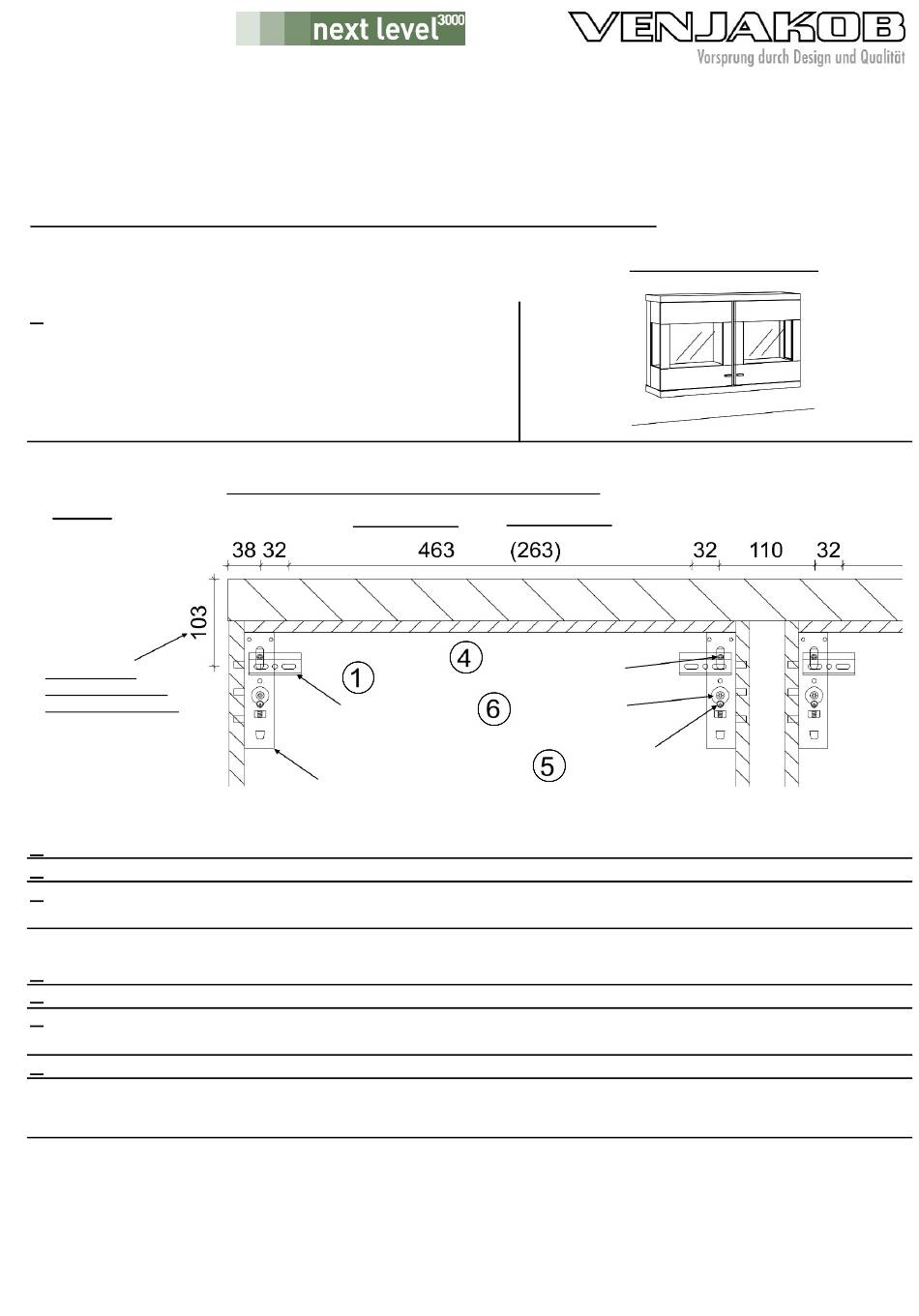

Aufbauanleitung:
Hängetype Tiefe 33 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bitte beachten Sie auch bei den Wandmontageelementen die max. Belastungswerte. Bei abweichender
Beschaffenheit (z. B. Leichtbauwänden) ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen. Klären Sie elektrische
Vorleistungen für Anschluss- und Gerätetechnik. Frei hängende Beleuchtungen erfordern Kabelkanallösungen auf oder unter Putz.
Die genaue Position für die Hängetype an der Zimmerwand festlegen!
1. Bohrmaße für Aufhängeschienen Abb. 1 an Zimmerwand
übertragen.
Ø8 mm Löcher in das Mauerwerk bohren und Dübel Ø8 x 40 mm
einsetzen.
Aufhängeschiene mit 2 x Schraube Ø5 x 60 mm anschrauben.
Abb. 1
Bohrmaß von
Korpus-Oberkante
für Aufhängeschiene
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Soweit für Montage erforderlich: Frontteile ausbauen
4. Im Korpus die obere Schraube am Hängebeschlag öffnen (Aushängesicherung),
Korpus an die Zimmerwand hängen, Aushängesicherung wieder schließen.
Ausrichtung mit der Wasserwaage:
5. Eine horizontale Korrektur ist mit der unteren Höhen-Stellschraube am Hängebeschlag vorzunehmen.
6. Mit der oberen Tiefen-Stellschraube den Abstand zur Zimmerwand bzw. die vertikale Neigung einstellen.
7. Die Löcher der Rückwand mit Abdeckkappen verschließen.
Frontteile wieder einbauen und ggf. ausrichten. Zierkappen auf die Türscharniere aufklipsen.
8. Griffe montieren
Achtung: Alle Beschläge aus Gründen der Tragfähigkeit gleichmäßig ausrichten und belasten!
Maximale Belastbarkeit der Hängetypen beachten!
Bohrmaße von Korpus-Außenkante für Aufhängeschienen
60er Element
Aufhängeschiene
an Zimmerwand
Hängebeschlag
am Korpus
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Abb.: Beispiel Modell 1209
40er Element
Schraube für
Aushängesicherung
Hängebeschlag
Tiefen-Stellschraube
Hängebeschlag
Höhen-Stellschraube
Service Hotline: Tel. +49 5209/592-0
