Technische Daten

Frequenzbereich und Senderausgangsleistung
Frequenz- Frequenzbereich
bandName
G1 470-530 MHz
G1E 470-530 MHz
H4 518-578 MHz
H4E 518-578 MHz
J5
578-608, 614-638 MHz
J5E
578-638 MHz
K4E 606-666 MHz
L3 638-698 MHz
L3E 638-698 MHz
M5E 694-768 MHz
Q5
740-814 MHz
R9
790-865 MHz
Q6 740-752 MHz
A24 779-788 / 797-806 MHz
JBX 806-810 MHz
Q10A 740-787 MHz
R16 794-806 MHz
R18
794-806 MHz
X1 944-952 MHz
Diese Funkausrüstung ist zum Gebrauch bei professionellen Musikveranstaltungen und
ähnlichen Anwendungen vorgesehen.
Dieses Gerät kann möglicherweise auf einigen Funkfrequenzen arbeiten, die in Ihrem
Gebiet nicht zugelassen sind. Wenden Sie sich bitte an die zuständige Behörde, um
Informationen über zugelassene Frequenzen und erlaubte Sendeleistungen für draht-
lose Mikrofonprodukte zu erhalten.
HF-Trägerfrequenzbereich
470-698, 740-865, 944-952 MHz. Die Daten können aufgrund von
landesspezifischen Vorschriften variieren.
Reichweite
UR1, UR2:
150 m unter typischen Bedingungen
500 m bei unbehindertem Funkweg
im Freien für ein Einzelsystem
HINWEIS: Die tatsächliche Reichweite hängt u.a. von der
HF-Signalabsorption, -reflexion und -interferenz ab.
Frequenzgang
40-18.000 Hz, (+1 dB, –3 dB).
HINWEIS: Der resultierende Frequenzgang des Systems hängt von der
verwendeten Mikrofonkapsel ab.
Gain-Regelbereich:
UR1: –20 bis +35 dB
Für Gitarren werden -10 dB empfohlen
UR2: –10 bis +20 dB
Modulation
FM (45 kHz max. Hub), Kompandersystem mit Präemphasis und Deem-
phasis
HF-Ausgangsleistung
Siehe Tabelle oben.
Dynamikbereich
>105 dB(A)
Spiegelfrequenzdämpfung
typisch >110 dB
HF-Empfindlichkeit
UR4S+ UR4D+
typisch –110 dBm typisch –107 dBm
12 dB SINAD 12 dB SINAD
typisch –105 dBm typisch –102 dBm
30 dB SINAD 30 dB SINAD
Senderleistung
(Nominaler mW)
UR2 UR1 Taschensender
Handsender
10 / 50 10 / 100
10 / 50 10 / 50
10 / 50 10 / 100
10 / 50 10 / 50
10 / 50 10 / 100
10 / 50 10 / 50
10 / 50 10 / 50
10 / 50 10 / 100
10 / 50 10 / 50
10 / 50 10 / 50
10 / 50 10 / 50
10 / 50 10 / 50
10 10
10 10
10 10
10 / 50 10 / 50
10 / 50 10 / 50
10 nur 10 nur
10 / 50 10 / 100
HINWEIS
Nachbarkanalunterdrückung
typisch >90 dB
Ultimate Quieting (bei 45 kHz Hub)
>100 dB (A)
Signalpolarität
Positiver Druckimpuls an der Mikrofonkapsel (bzw. positive Spannung an
der Spitze des Klinkensteckers WA302) erzeugt eine positive Spannung
an Pin 2 gegenüber Pin 3 des XLR-Ausgangs bzw. an der Spitze des
6,35-mm-Klinkenausgangs.
Gesamtklirrfaktor (bei ± 45 kHz Hub, 1 kHz Modulation)
typisch <0,3 %
Versorgungsspannungen
UR1, UR2: Zwei 1,5-V-LR6-Mignonzellen
UR4: 100 bis 240 V Wechselspannung, 50/60 Hz
Stromverbrauch
UR1, UR2: 180 mA max. (bei normaler HF-Ausgangsleistung)
240 mA max. (bei erhöhter HF-Ausgangsleistung)
UR4D+, UR4S+: max. 0,8 A
Batterielebensdauer (typisch):
UR1, UR2: 9,5 Stunden typisch (bei normaler HF-Ausgangsleistung)
6 Stunden typisch (bei erhöhter HF-Ausgangsleistung)
Batterielebensdauer (typisch):
UR1, UR2: 9,5 Stunden typisch (bei normaler HF-Ausgangsleistung)
6 Stunden typisch (bei erhöhter HF-Ausgangsleistung)
Betriebstemperaturbereich
–18 bis +57 °C
HINWEIS: Batterieeigenschaften können diesen Bereich beschränken.
HINWEIS: Die Elektrosicherheitszulassung beruht auf einer maximalen
Umgebungstemperatur von 35 ºC (95 ºF.)
Gesamtabmessungen
UR1: 98 mm lang x 60 mm breit x 17 mm tief
UR2/SM58: 261 mm lang x 51 mm Durchm.
UR2/SM86: 261 mm lang x 51 mm Durchm.
UR2/SM87A: 254 mm lang x 51 mm Durchm.
UR2/KSM9/BK, UR2/KSM9/SL: 250 mm lang x 49 mm Durchm.
UR2/BETA 58: 258 mm lang x 51 mm Durchm.
UR2/BETA 87A, UR2/BETA 87C: 254 mm lang x 51 mm Durchm.
UR4S+/UR4D+: 44 mm hoch x 483 mm breit x 366 mm tief
Nettogewicht
UR1: 97 g ohne Batterien
UR2/SM58: 356 g ohne Batterien
UR2/BETA 58: 314 g ohne Batterien
UR2/SM86: 317 g ohne Batterien
UR2/SM87A: 298 g ohne Batterien
UR2/KSM9/BK, UR2/KSM9/SL: 410 g ohne Batterien
UR2/BETA 87A, U2/BETA 87C: 325 g ohne Batterien
UR4S+: 5,0 kg
UR4D+: 5,1kg
Gehäuse:
UR2: Griff aus Aluminium-Druckguss, Batterieabdeckung
aus gefrästem Aluminium
UR4S+, UR4D+: verzinktes Stahlblech
U

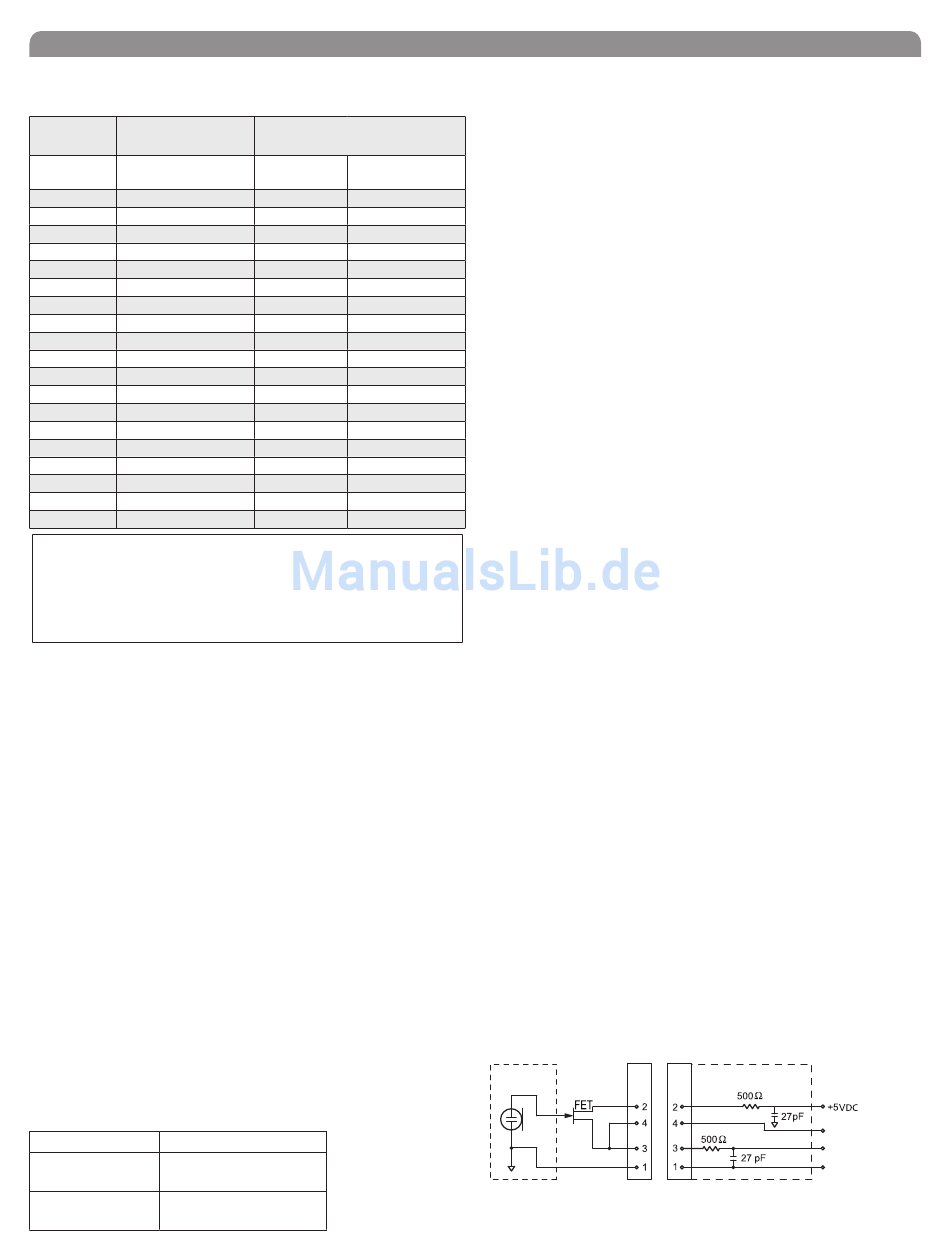

Pinbelegung TA4F
TA4F-
MIKROFONELEMENT
Buchse
HINWEIS: BEI LAVALIER-MIKRONFONEN. WERDEN PINS 3 UND 4
ZUSAMMENGELEGT; BEIM GITARRENKABEL NICHT.
17
Deutsch
TA4M-
Stecker
UR1
MIK.EINGANGSPLATINE
Aktive Last
Audio
Masse
