Technical Support and E-Warranty Certificate
www.vevor.com/support

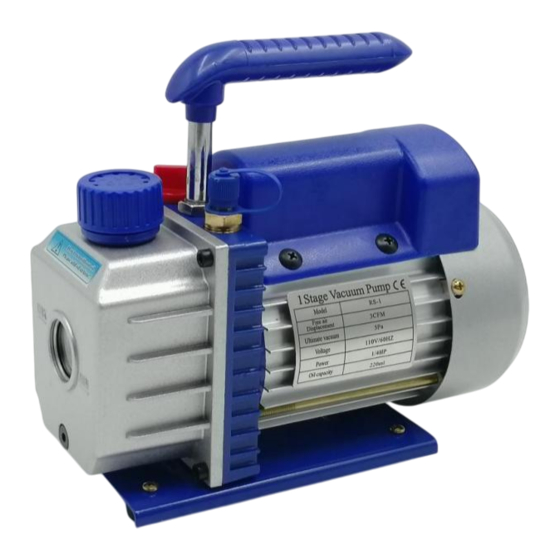

VACUUM PUMP
REFRIGERANT METER GROUP
MODEL: RS-0.5,RS-1, RS-1.5, RS-2
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für VEVOR RS-0.5
Inhaltszusammenfassung für VEVOR RS-0.5
-
Seite 40: Safety Instruction
SAFETY INSTRUCTION VorBetriebsDasGerät, Bitte lesen Die Anweisungen Handbuch sorgfältig Und speichern diese Anweisungen . Basic Sicherheit Vorsichtsmaßnahmen sollen stets Sei gefolgt , einschließlich Die Folgendes : Warnung -An reduzieren Um die Gefahr von Verletzungen zu vermeiden, muss der Benutzer die Anweisungen Handbuch sorgfältig durch. - Seite 41 PUMP COMPONENTS OPERATING MANUAL 1.Vorher verwenden dein Vakuum Pumpe In alle Gehäuse , Motoren Sind entworfen für Betriebs Spannungen Plus oder minus 1 0 % von Die Normal Bewertung . Einzeln Stromspannung Motoren Sind mitgeliefert voll verbunden Und bereit Zu bedienen .
- Seite 42 Glas für Die richtig Öl Ebene . Die Ebene sollen Sei sogar mit Die Sicht Glas Öl Ebene Zeile . Hinzufügen Öl wenn nötig. Hinweis : Wenn Die Pumpe Ist Laufen , das Öl Ebene sollen Sei sogar mit Die Linie An Die Sicht Glas .
- Seite 43 2. Zu schließen runter dein Pumpe nach verwenden Zu helfen verlängern Pumpe Leben Und fördern einfach starten . Folgen diese Verfahren für schließen runter . Schließen Die vielfältig Ventil zwischen Die Pumpe Und Die . 2 ) Entfernen Die Schlauch aus Die Pumpe Einlass . Kappe Die Einlass Hafen Zu verhindern beliebig Kontamination oder lose Partikel aus Eingabe Die Hafen .
- Seite 44 a ) Wenn Die Öl Ist schlecht kontaminiert mit Schlamm, der entsteht, wenn Wasser Zu sammeln In Die Öl , müssen Sie möglicherweise die Ölbehälterabdeckung entfernen und abwischen Es aus. b ) Ein anderer Die beste Methode, um stark verunreinigtes Öl zu behandeln, besteht darin, das Öl aus Die Pumpe Vorratsbehälter .
-
Seite 45: Troubleshooting Guide
TROUBLESHOOTING GUIDE Ihre Pumpe ist zuverlässig im Einsatz und hat eine lange Lebensdauer. Sollte etwas gehen falsch, die folgende Anleitung wird Ihnen helfen, die Pumpe so schnell wie möglich wieder in Betrieb zu nehmen als möglich. Wenn Die Demontage der Pumpe erforderlich ist, überprüfen Sie bitte Ihre Garantie.Die Garantie Mai Sei ungültig von Missbrauch oder Manipulation durch den Kunden, die dazu führen, dass die Pumpe nicht funktionsfähig . -
Seite 46: Beschreibung
GEMEINSAM PROBLEMSCHIESSEN Versagen FehlerUrsache Lösung Beschreibung Anziehen Die Lufteinlasskappe 1. Die Lufteinlasskappe am Ersatzanschluss Seite von Die Der Lufteinlassanschluss ist locker. 2.Der Gummiring im Luft Ersetzen Die Gummiring Einlass Kappe An die freie Backbordseite von Die Luft Einlass Port ist beschädigt Tanken Zu Die Mittellinie von Die 3. -
Seite 47: Kältemittelzählergruppe
2.Der Motor bzw. das Netzteil Schwerer Start Überprüfen und Reparatur ist fehlerhaft 3. Ausländische Überprüfen und beseitigen Gegenstände fallen in den Pumpe Überprüfen die 4.DieVersorgungsspannung beträgt zu niedrig Versorgungsspannung Notiz: Wenn Die über Lösungen Tun nicht lösen dein Problem, Bitte Kontakt Die nächste Händler, oder... -
Seite 48: Nachfüllenkältemittel
Halten Sie den Druck 3–5 Minuten lang aufrecht, um zu prüfen, ob im System ein Leck vorliegt. NachfüllenKältemittel Verbinden Sie den gelben Schlauch mit der Kältemittelflasche. Öffnen Sie zuerst die Kältemittelflasche (normale aufrechte Position), und öffnen Sie dann das Ventil im Inneren des Manometers, um die Luft aus dem gelben Schlauch zu entfernen. - Seite 49 Gehen Sie stets vorsichtig mit ihnen um und schützen Sie sie vor Erschütterungen oder unachtsamem Herunterfallen. Nach Gebrauch sollten die Ventile geöffnet und das Instrument gut verstauen. - 11 -...
-
Seite 50: Technical Parameter
TECHNICAL PARAMETER Artikelnummer ACKDZKB235CFM9U8YV3 Modell RS-1 Stromspannung 220-240 V 50 Hz Freie Luftverdrängung 3,5 CFM Ultimatives Vakuum 5 PA Rotationsgeschwindigkeit 1440 Leistung (PS) Ölkapazität (ml) Abmessungen (mm) 240*110*220 Gewicht (kg) Kältemittelzählergruppe Anwendungsbereich: R22 R134A R410A R404A Zubehör Drei 48 Zoll lange Schläuche 1 Paar Auto-Klimaanlagen-Schnellverbinder 1 Paar 410A Adapter 3CFM1-4HPZKBZJOC1V2... - Seite 51 Artikelnummer 3CFM1-4HPZKBZUMC1V1 Modell RS-1 Stromspannung 120 V/60 Hz Freie Luftverdrängung 3 CFM Ultimatives Vakuum 5 PA Rotationsgeschwindigkeit 1720 Leistung (PS) Ölkapazität (ml) Abmessungen (mm) 240*110*220 Gewicht (kg) Kältemittelzählergruppe Anwendungsbereich: R22 R134A R410A Zubehör Drei 36 Zoll lange Schläuche 1 Paar Auto-Klimaanlagen-Schnellverbinder 4CFM1/4HPZKB1F001V2 Artikelnummer 4CFM1/4HPZKB1F001V3...
- Seite 52 Artikelnummer 4CFM1/3HPZKB4F001V2 Modell RS-1.5 Stromspannung 220-240 V 50 Hz Freie Luftverdrängung 4 CFM Ultimatives Vakuum 5 PA Rotationsgeschwindigkeit 1440 Leistung (PS) Ölkapazität (ml) Abmessungen (mm) 270*110*220 Gewicht (kg) Kältemittelzählergruppe Anwendungsbereich: R22 R12 R134A R502 Zubehör Drei 36 Zoll lange Schläuche 1 Paar Auto-Klimaanlagen-Schnellverbinder 1 Paar 410A Adapter Artikelnummer...
- Seite 53 1 Werkzeugsatz 4,8 CFM1/3 PSZKB3F1V2 Artikelnummer 4,8 CFM1/3 PSZKB3F1V3 Modell RS-2 Stromspannung 220-240 V 50 Hz Freie Luftverdrängung 4,8 CFM Ultimatives Vakuum 5 PA Rotationsgeschwindigkeit 1440 Leistung (PS) Ölkapazität (ml) Abmessungen (mm) 290*120*230 Gewicht (kg) Kältemittelzählergruppe Anwendungsbereich: R22 R134A R410A Zubehör Drei 36 Zoll lange Schläuche 1 Paar Auto-Klimaanlagen-Schnellverbinder...
-
Seite 54: Exploded Drawing
EXPLODED DRAWING Druckguss Aluminiumgehäuse Lüfterhaube Sicht Glas Kreuzen schrauben Öl Abfluss Lüfter Motor Abdeckung Öl Abfluss schrauben O - Ring Netzkabel Schrauben Versiegelung Ring Netzschalter Waschmaschine Schrauben Gummi Fuß Lager Grundplatte Motor Rotor Kondensator Kasten Selbstschneidend schrauben Zentrifugal schalten Hintere Pumpenabdeckung Motor Stator Ö... - Seite 56 Technisch Support und E-Garantie-Zertifikat www.vevor.com/support In China hergestellt...
