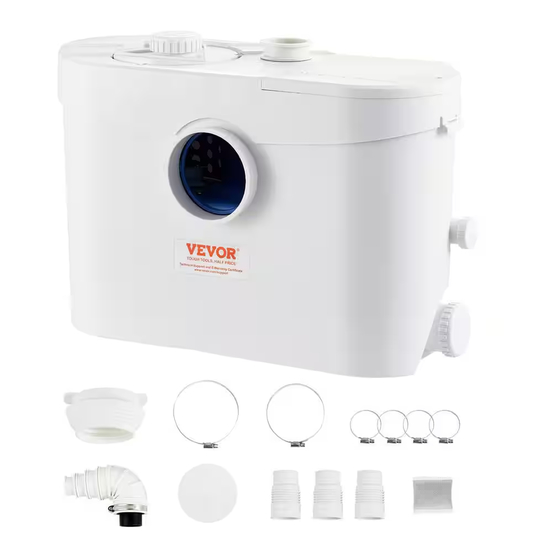

VEVOR FLO700 Installationsanweisung
Abwasserpumpe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Technical Support and E-Warranty Certificate www.vevor.com/support
SEWAGE PUMP
INSTALLATION INSTRUCTION
S
MODEL:FLO700
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR FLO700
Inhaltszusammenfassung für VEVOR FLO700
- Seite 31 Importateur : W AITCHX Adresse : 2 50 b is b oulevard S aintGermain 7 5007 P aris Importateur : F REE M OOD L TD Adresse : 2 H olywell L ane, L ondres, A ngleterre, E C2A 3 ET Fabricant : N ingbo Y UNSUN é lectromécanique C o., L td AdresseBâtiment ...
- Seite 33 Technischer Support und E-Garantiezertifikat www.vevor.com/ support ABWASSERPUMPE INSTALLATIONSANWEISUNG MODELL:FLO700 Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien...
- Seite 34 Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem...
-
Seite 35: Allgemeine Beschreibung
Freundliche Erinnerung Der FLO700 wurde mit größter Sorgfalt entwickelt und im Werk getestet. Daher ist es möglich, dass das Testwasser im Gerät verbleibt. ALLGEMEINE BESCHREIBUNG Für den gewerblichen Einsatz sollte das Gerät gemieden werden; Der FLO700 ist ausschließlich für den Innenbereich bestimmt. Das Zerkleinerungspumpensystem des Geräts ist auf eine besondere Weise integriert, die nur für Toiletten mit horizontalem Abgang... -
Seite 36: Spezifikationen
FLO700 wird speziell für die Verbindung mit Folgendem verwendet: ÿ WC ÿ Waschmaschine ÿ Duschkabine ÿ Bidet ÿ Waschbecken ÿ Urinal SPEZIFIKATIONEN 700W Maximaler vertikaler Hub: Eingangsleistung: 220-240V, 90ÿ Maximale Temperatur: Eingangsspannung: 50 Hz 160L/MIN Geräuschpegel: 45 dBA Durchflussbewertung: IPX4 Maximaler horizontaler Hub: 100 m Stärke des Schutzes:... -
Seite 37: Zubehörliste
INSTALLATION (DIAGRAMM) ZUBEHÖRLISTE... - Seite 38 INSTALLATIONSANLEITUNG (5-1), Bringen Sie die Gummimanschette (D) an der Abwasserpumpe an und befestigen Sie sie mit einer 90-110-mm-Schlauchklemme (G). Achten Sie darauf, das Gummi nicht verkehrt herum anzubringen. (5-2), Der Kunde kann Zubehör AB auswählen und vor der Installation prüfen, ob die Schlauchklemme des Zubehörs verriegelt ist.
- Seite 39 (32 mm) oder 40 mm (l- l/4"). Die Abmessungen sind auf dem Zubehör angegeben und der Kunde kann frei wählen. In diesem Installationsbeispiel wählen wir den 1-1/4" (32 mm) Abfluss Rohrgröße. Schneiden Sie dann den Überschuss mit einem Messer ab. Hinweis: Je kleiner der Rohrdurchmesser, desto höher der Hub.
- Seite 40 (5-4), Bitte installieren Sie einen Kugelhahn (nicht im Lieferumfang enthalten) in der Nähe des Wasserauslasses, um ein Austreten von Abwasser zu verhindern, wenn die Pumpe zerlegt wird. (5-5),Beim Anschluss an das Hauptrohr muss das Abflussrohr von oberhalb des Hauptrohrs einmünden, um einen Rückfluss zu verhindern.
- Seite 41 8/13 (5-6) Um die beste Leistung zu erzielen, lassen Sie das Wasser zuerst nach oben und dann ab Verlegen Sie das Abflussrohr mit einem Gefälle von 2–3 % zum Hauptrohr, da sonst das Abwasser versickert Rückfluss. INSTALLATION DES VERBINDUNGSROHRS IM DUSCHRAUM (6-1), Installieren Sie den Kunststoffschlauchanschluss (E) und sichern Sie ihn mit der Schlauchklemme (C).
- Seite 42 (6-2) Bei der Installation des Duschraums können Sie zunächst eine Duschwanne aus Holz oder Eisen installieren oder eine Zementplattform bauen. Stellen Sie bei Abwasser aus Dusche und Badewanne sicher, dass die Neigung des Siphons mindestens 3 % (0,4 Zoll pro 40 Zoll) beträgt, damit das Abwasser durch die natürliche Schwerkraft zur Geräteposition fließt.
-
Seite 43: Doppelte Deodorant-Funktion
(6-4), Wenn die Toilette nicht angeschlossen ist, können Sie den Toilettenwasserzulauf mit dem Deckel (J) verschließen und dann die Toilette mit der Klemme (G) befestigen. Dann schließen Sie nur noch Waschbecken, Duschraum und Waschmaschine DOPPELTE DEODORANT-FUNKTION Eine davon ist Aktivkohle zum Desodorieren. Legen Sie einen Beutel Aktivkohle in die Entlüftung und decken Sie ihn fest Und das andere ist die Desodorierung durch Belüftung... - Seite 44 8-1. Schließen Sie abschließend die Toilette an und sichern Sie sie mit einer 110-120-mm- Schlauchklemme (H). Die Einbauposition der Zerkleinerungspumpe sollte parallel zur Toilette sein. 8-2, Lassen Sie keine Säuren, Alkaloide, Lösungsmittel, Abbeizmittel, Lebensmittelabfälle, Plastiktüten, Metalle wie Nägel, Haarnadeln, Holzbaumaterialien, Katzenstreu oder andere Gegenstände ab, die das Gerät anhalten, beschädigen oder korrodieren könnten.
-
Seite 45: Warnhinweise
WARNHINWEISE (1)Elektroinstallation: ÿDer Anschluss muss von einem qualifizierten Techniker und unter Beachtung der Vorschriften durchgeführt werden für Elektroinstallationen (NEN l010) muss eingehalten werden. ÿWenn das Netzkabel des Geräts beschädigt ist, muss es durch das ersetzt werden Hersteller oder Lieferant des Geräts. Dadurch wird das Erstellen vermieden Gefahren. - Seite 46 FEHLERBEHEBUNG Einige Störungen der Mühle sind praktisch nicht schwerwiegend. Du kannst Korrigieren Sie es selbst. Informationen zur Diagnose und Lösung des Problems finden Sie unter zum Diagramm unten. Bei anderen Störungen wenden Sie sich bitte an den Lieferanten oder a qualifizierter Fachmann.
- Seite 47 Importeur: WAITCHX Adresse: 250 bis boulevard Saint-Germain 75007 Paris Importeur: FREE MOOD LTD Adresse: 2 Holywell Lane, London, England, EC2A 3ET Hersteller: Ningbo YUNSUN Electromechanical Co., Ltd Adresse: Gebäude 3 Nr. 7 Hongshen Road Hongtang Industrial Zone A, Bezirk Jiangbei 315033 Zhejiang VR China EUREP UK LTD UK REP...
- Seite 48 Technischer Support und E-Garantiezertifikat www.vevor.com/support...
- Seite 111 Importeur: WAITCHX Adres: 250 bis boulevard Saint-Germain 75007 Parijs Importeur: FREE MOOD LTD Adres: 2 Holywell Lane, Londen, Engeland, EC2A 3ET Fabrikant: Ningbo YUNSUN Elektromechanische Co., Ltd Adres: Gebouw 3 nr. 7 Hongshen Road Hongtang Industrial Zone A, Jiangbei District 315033 Zhejiang PR China EUREP UK Britse REP...
- Seite 127 Importör: WAITCHX Adress: 250 bis boulevard Saint-Germain 75007 Paris Importör: FREE MOOD LTD Adress: 2 Holywell Lane, London, England, EC2A 3ET Tillverkare: Ningbo YUNSUN Electromechanical Co., Ltd Adress: Byggnad 3 No.7 Hongshen Road Hongtang Industrial Zone A, Jiangbei District 315033 Zhejiang PR Kina EUREP UK LTD ENHET 2264, 100 OCK STREET, ABINGDON...
- Seite 128 Teknisk support och e-garanticertifikat www.vevor.com/support...
