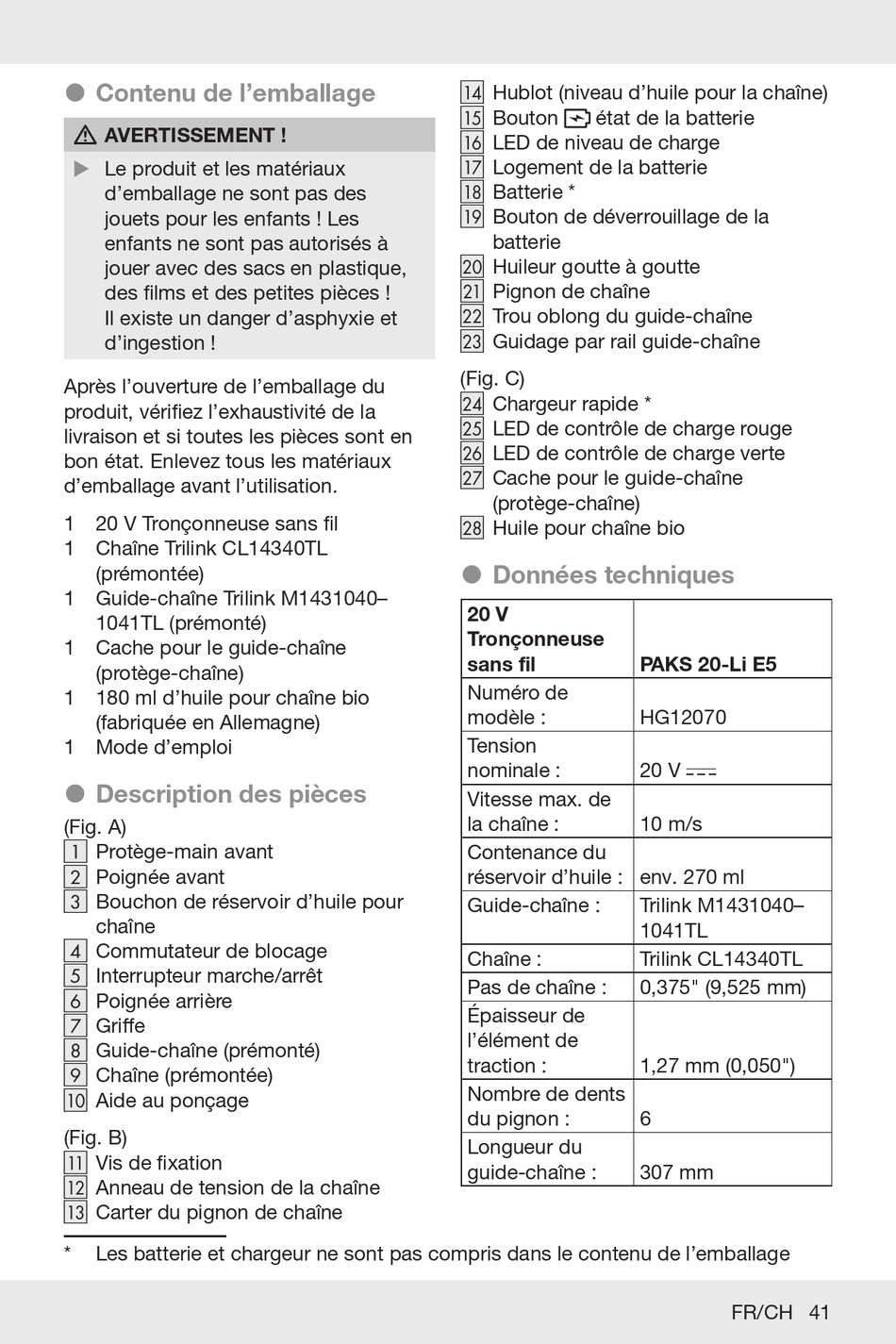

Parkside PAKS 20-Li E5 Bedienungsanleitung Seite 43

˜ Contenu de l'emballage
AVERTISSEMENT !
m
Le produit et les matériaux
u
d'emballage ne sont pas des
jouets pour les enfants ! Les
enfants ne sont pas autorisés à
jouer avec des sacs en plastique,
des films et des petites pièces !
Il existe un danger d'asphyxie et
d'ingestion !
Après l'ouverture de l'emballage du
produit, vérifiez l'exhaustivité de la
livraison et si toutes les pièces sont en
bon état . Enlevez tous les matériaux
d'emballage avant l'utilisation .
1 20 V Tronçonneuse sans fil
1 Chaîne Trilink CL14340TL
(prémontée)
1 Guide-chaîne Trilink M1431040–
1041TL (prémonté)
1 Cache pour le guide-chaîne
(protège-chaîne)
1 180 ml d'huile pour chaîne bio
(fabriquée en Allemagne)
1 Mode d'emploi
˜ Description des pièces
(Fig. A)
Protège-main avant
1 ] [
Poignée avant
2 ] [
Bouchon de réservoir d'huile pour
3 ] [
chaîne
Commutateur de blocage
[ 4 ]
Interrupteur marche/arrêt
[ 5 ]
Poignée arrière
[ 6 ]
Griffe
7 ] [
Guide-chaîne (prémonté)
8 ] [
Chaîne (prémontée)
9 ] [
Aide au ponçage
10 ] [
(Fig . B)
Vis de fixation
[ 11 ]
Anneau de tension de la chaîne
[ 12 ]
Carter du pignon de chaîne
[ 13 ]
* Les batterie et chargeur ne sont pas compris dans le contenu de l'emballage
Hublot (niveau d'huile pour la chaîne)
14 ] [
Bouton état de la batterie
15 ] [
LED de niveau de charge
16 ] [
Logement de la batterie
17 ] [
Batterie *
[ 18 ]
Bouton de déverrouillage de la
[ 19 ]
batterie
Huileur goutte à goutte
20 ] [
Pignon de chaîne
21 ] [
Trou oblong du guide-chaîne
22 ] [
Guidage par rail guide-chaîne
[ 23 ]
(Fig. C)
Chargeur rapide *
24 ] [
LED de contrôle de charge rouge
[ 25 ]
LED de contrôle de charge verte
[ 26 ]
Cache pour le guide-chaîne
27 ] [
(protège-chaîne)
Huile pour chaîne bio
28 ] [
˜ Données techniques
20 V
Tronçonneuse
sans fil
Numéro de
modèle :
Tension
nominale :
Vitesse max . de
la chaîne :
Contenance du
réservoir d'huile : env. 270 ml
Guide-chaîne :
Chaîne :
Pas de chaîne :
Épaisseur de
l'élément de
traction :
Nombre de dents
du pignon :
Longueur du
guide-chaîne :
PAKS 20-Li E5
HG12070
20 V
10 m/s
Trilink M1431040–
1041TL
Trilink CL14340TL
0,375" (9,525 mm)
1,27 mm (0,050")
6
307 mm
FR/CH 41
