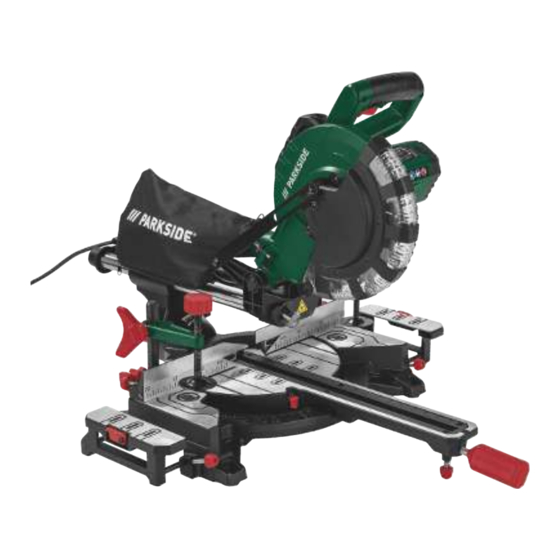

Parkside PZKS 2000 C3 Bedienungs- Und Sicherheitshinweise Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Sägen
  5. PZKS 2000 C3
  6. Bedienungs- und sicherheitshinweise originalbetriebsanleitung

Parkside PZKS 2000 C3 Bedienungs- Und Sicherheitshinweise Originalbetriebsanleitung

Vorschau anzeigen Andere Handbücher für PZKS 2000 C3:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

KAPP- UND ZUGSÄGE - PZKS 2000 C3
DE
AT
CH
KAPP- UND ZUGSÄGE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IT
CH
SEGA CIRCOLARE PER TAGLI OBLIQUI
Indicazioni sul funzionamento e la sicurezza
Traduzione delle istruzioni per l'uso originali
IAN 444561_2307
FR
CH
SCIE À ONGLET RADIALE
Consignes d'utilisation et de sécurité
Traduction du mode d'emploi original
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PZKS 2000 C3

Inhaltszusammenfassung für Parkside PZKS 2000 C3

  • Seite 1 KAPP- UND ZUGSÄGE - PZKS 2000 C3 KAPP- UND ZUGSÄGE SCIE À ONGLET RADIALE Bedienungs- und Sicherheitshinweise Consignes d'utilisation et de sécurité Originalbetriebsanleitung Traduction du mode d’emploi original SEGA CIRCOLARE PER TAGLI OBLIQUI Indicazioni sul funzionamento e la sicurezza Traduzione delle istruzioni per l'uso originali...
  • Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Produkts ver- traut. Avant de commencer la lecture, ouvrez la page avec les illustrations et familiarisez-vous avec toutes les fonctions du produit. Prima di leggere, aprire la pagina con le illustrazioni e familiarizzare con tutte le funzioni del prodotto.
  • Seite 4 0° - 45°...
  • Seite 5 û max. 8 mm max. 8 mm max. 8 mm max. 8 mm...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Erklärung der Symbole auf dem Produkt ....................Einleitung ..............................Produktbeschreibung (Abb. 1-24) ......................Lieferumfang (Abb. 2) ..........................Bestimmungsgemäße Verwendung ......................Sicherheitshinweise ........................... Technische Daten............................Auspacken..............................Vor Inbetriebnahme (Abb. 3) ........................10 Montage ..............................11 Bedienung ..............................12 Wartung ..............................13 Transport (Abb. 1, 4, 23)........................... 14 Lagerung..............................

  • Seite 8: Erklärung Der Symbole Auf Dem Produkt

    Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicher- heitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseiti- gen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz.

  • Seite 9: Einleitung

    Einleitung Produktbeschreibung (Abb. 1-24) Hersteller: Scheppach GmbH Handgriff Günzburger Straße 69 Ein-/Ausschalter Sperrschalter D-89335 Ichenhausen Ein-/Ausschalter Laser Verehrter Kunde Sägewellensperre Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- Sägekopf ten mit Ihrem neuen Produkt. Sägeblattschutz beweglich Befestigungsschraube Hinweis: Sägeblatt Der Hersteller dieses Produkts haftet nach dem gelten- Abdeckung Laser den Produkthaftungsgesetz nicht für Schäden, die an Laser...

  • Seite 10: Lieferumfang (Abb. 2)

    • Berührung des Sägeblattes im nicht abgedeckten Sä- Lieferumfang (Abb. 2) gebereich. Pos. Anzahl Bezeichnung • Eingreifen in das laufende Sägeblatt (Schnittverlet- Spannvorrichtung zung). Spänefangsack • Rückschlag von Werkstücken und Werkstückteilen. Innensechskantschlüssel, 6 mm • Sägeblattbrüche. Innensechskantschlüssel, 3 mm Kapp-, Zug- und Gehrungssäge •...

  • Seite 11: Sicherheitshinweise

    b) Vermeiden Sie Körperkontakt mit geerdeten ACHTUNG Oberflächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöhtes Signalwort zur Kennzeichnung einer mögli- Risiko durch elektrischen Schlag, wenn Ihr Körper chen Gefährdungssituation, die, wenn sie geerdet ist. nicht vermieden wird, Sachschäden am c) Halten Sie Elektrowerkzeuge von Regen oder Produkt oder Eigentum/Besitz zur Folge Nässe fern.

  • Seite 12: Verwendung Und Behandlung Des Elektrowerkzeugs

    e) Vermeiden Sie eine abnormale Körperhaltung. f) Halten Sie Schneidwerkzeuge scharf und sau- Sorgen Sie für einen sicheren Stand und halten ber. Sorgfältig gepflegte Schneidwerkzeuge mit Sie jederzeit das Gleichgewicht. Dadurch können scharfen Schneidkanten verklemmen sich weniger Sie das Elektrowerkzeug in unerwarteten Situationen und sind leichter zu führen.
  • Seite 13 tor ein, schwenken den Sägekopf nach unten Sorgen Sie bei Werkstücken, die breiter oder und drücken die Säge durch das Werkstück. Bei länger als die Tischoberseite sind, für eine an- ziehendem Schnitt besteht die Gefahr, dass das Sä- gemessene Abstützung, z. B. durch Tischverlän- geblatt am Werkstück aufsteigt und die Sägeblattein- gerungen oder Sägeböcke.

  • Seite 14: Laserstrahlung

    • Vergewissern Sie sich vor dem Einsatz, dass das von Sicherheitshinweise für den Ihnen benutzte Sägeblatt den technischen Anforde- Umgang mit Sägeblättern rungen dieser Säge entspricht und ordnungsgemäß • Vermeiden Sie ein unkontrolliertes Loslassen des Sä- befestigt ist. geaggregats in der unteren Endlage. •...

  • Seite 15: Restrisiken

    VORSICHT WARNUNG Wenn andere als die hier angegebenen Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter Verfahrensweisen ausgeführt werden, bestimmten Umständen aktive oder passive medizini- kann dies zu einer gefährlichen Strah- sche Implantate beeinträchtigen. Um die Gefahr von lungsexposition führen.

  • Seite 16: Auspacken

    Geräuschkennwerte • Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhan- den). WARNUNG • Überprüfen Sie, ob der Lieferumfang vollständig ist. Lärm kann gravierende Auswirkungen auf Ihre Ge- • Kontrollieren Sie das Produkt und die Zubehörteile sundheit haben. Übersteigt Maschinenlärm auf Transportschäden.

  • Seite 17: Montage

    • Der Sägeblattschutz muss das Sägeblatt beim Her- 3. Benutzen Sie zum Absaugen von besonders gesund- unterschwenken freigeben, ohne andere Teile zu be- heitsschädlichen oder krebserregenden Stäuben eine rühren. spezielle Absaugvorrichtung. • Beim Hochklappen der Säge in die Ausgangsstellung 10.3 Feinjustierung des Anschlags für muss der Sägeblattschutz automatisch das Sägeblatt Kappschnitt 90°...

  • Seite 18: Bedienung

    5. Die verschiebbare Anschlagschiene (11) muss sich in 2. Überprüfen Sie die Einstellung anhand eines Probe- der inneren Position befinden (Rechte Seite). schnittes. 6. Prüfen Sie vor dem Schnitt, dass zwischen den ver- 11.3 Ein-/ Ausschalten des Lasers schiebbaren Anschlagschienen (11) und dem Säge- (Abb.
  • Seite 19 2. Die verschiebbare Anschlagschiene (11) muss soweit ACHTUNG vor der innersten Position arretiert werden, dass der Abstand zwischen der verschiebbaren Anschlag- Die verschiebbare Anschlagschiene muss für 90°- schiene (11) und dem Sägeblatt (8) maximal 8 mm Kappschnitte in der inneren Position fixiert werden. beträgt.

  • Seite 20: Wartung

    6. Den Drehtisch (18) auf 0° Stellung fixieren. 8. Den Handgriff (14) durch Drehen im Uhrzeigersinn festziehen, um den Drehtisch (18) zu fixieren. 7. Die Feststellschraube (24) lösen und mit dem Hand- griff (1) den Sägekopf (6) nach links neigen, bis der 9.
  • Seite 21 3. Sägeblattschutz (7) soweit nach oben klappen, dass 12.4 Justieren des Lasers (10) (Abb. 20) der Sägeblattschutz (7) über der Flanschschraube (37) ist. ACHTUNG 4. Mit einer Hand den Innensechskantschlüssel 6mm (C) auf die Flanschschraube (37) setzen. Betätigen Sie beim Justieren des Lasers auf 5.

  • Seite 22: Transport (Abb. 1, 4, 23)

    • Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist, WARNUNG die Feder oder der Nebenschlussdraht verbrannt oder beschädigt sind, müssen Sie beide Bürsten er- Die maximal zulässige Netzimpedanz Zmax des Pro- setzen. dukts beträgt 0,443 Ω. Als Benutzer dieses Produkts •...

  • Seite 23: Reparatur & Ersatzteilbestellung

    Ein Aufdruck der Typenbezeichnung auf dem Anschluss- 17 Entsorgung und kabel ist Vorschrift. Wiederverwertung Sicherheitshinweise für den Austausch Hinweise zur Verpackung beschädigter oder defekter Netzanschlussleitungen Anschlussart X Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen Wenn die Netzanschlussleitung dieses Produkts beschä- umweltgerecht entsorgen. digt wird, muss sie durch eine speziell vorgerichtete Net- zanschlussleitung ersetzt werden, die vom Hersteller Hinweise zum Elektro- und Elektronikgerätegesetz...

  • Seite 24: Störungsabhilfe

    Produkt mit den geltenden Richtlinien und Division Manager Product Center Normen übereinstimmt. Marke: Parkside Andreas Pecher Art.-Bezeichnung: KAPP- UND ZUGSÄGE - Head of Project Management PZKS 2000 C3 Art.-Nr. 3901248974 - 3901248981; 39012489915 - 39012489959 IAN-Nr. 444561_2307 Serien-Nr. 01001 – 88420 EU-Richtlinien: 2014/30/EU, 2006/42/EG, 2011/65/EU* * Der oben beschriebene Gegenstand der Erklärung er-...

  • Seite 25: Garantieurkunde

    Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantieurkun- de angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Serviceruf- nummer zur Verfügung.
