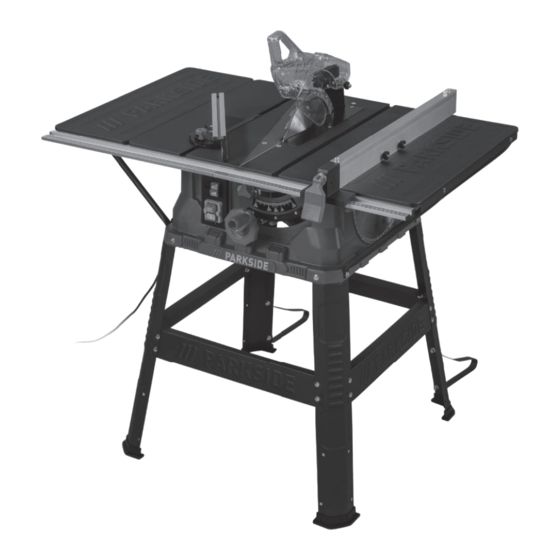

Parkside PTKS 2000 H5 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Sägen
  5. PTKS 2000 H5
  6. Originalbetriebsanleitung

Parkside PTKS 2000 H5 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für PTKS 2000 H5:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Tischkreissäge / Table Saw / Scie circulaire de table
PTKS 2000 H5
Tischkreissäge
Originalbetriebsanleitung
Scie circulaire de table
Traduction des instructions d'origine
Stołowa piła tarczowa
Tłumaczenie oryginalnej instrukcji obsługi
Stolová kotúčová píla
Preklad originálneho návodu na obsluhu
Sierra circular de mesa
Traducción del manual de instrucciones original
Körfűrész
Az originál használati utasítás fordítása
IAN 382534_2110
Table Saw
Translation of the original instructions
Tafel cirkelzaag
Vertaling van de originele gebruiksaanwijzing
Stolní kotoučová pila
Překlad originálního provozního návodu
Bordrundsav
Oversættelse af den originale driftsvejledning
Sega circolare da banco
Traduzione delle istruzioni d'uso originali
Namizna krožna žaga
Prevod originalnega navodila za uporabo
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Parkside PTKS 2000 H5

Inhaltszusammenfassung für Parkside PTKS 2000 H5

  • Seite 1 Tischkreissäge / Table Saw / Scie circulaire de table PTKS 2000 H5 Tischkreissäge Table Saw Originalbetriebsanleitung Translation of the original instructions Scie circulaire de table Tafel cirkelzaag Traduction des instructions d‘origine Vertaling van de originele gebruiksaanwijzing Stolní kotoučová pila Stołowa piła tarczowa Překlad originálního provozního návodu...
  • Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l‘appareil.
  • Seite 5 max. 3-5 mm...

  • Seite 6: Inhaltsverzeichnis

    Inhalt Einleitung Einleitung ..............6 Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie ha- Bestimmungsgemäße Verwendung ......6 ben sich damit für ein hochwertiges Gerät entschieden. Dieses Allgemeine Beschreibung ......... 7 Gerät wurde während der Produktion auf Qualität geprüft und ei- ner Endkontrolle unterzogen.

  • Seite 7: Allgemeine Beschreibung

    Rundhölzer aller Art dürfen nicht geschnitten werden. (e) Muttern, 16 Stück Technische Daten (f) selbstsichernde Muttern, 20 Stück Werkzeug Tischkreissäge ............PTKS 2000 H5 (h) Innensechskantschlüssel HX 6 Wechselstrommotor ........230-240 V~, 50 Hz (k) Ringschlüssel SW 10/22 Leerlaufdrehzahl n ..........5000 min...

  • Seite 8: Sicherheitshinweise

    Schnitthöhe max. 90° ..........85 mm Tragen Sie einen Atemschutz. Schnitthöhe max. 45° ..........63 mm Höhenverstellung.............0 - 85 mm Achtung - Risiko einer Verletzung. Greifen Sie niemals in Absauganschluss ............ø 34 mm das laufende Sägeblatt. Gewicht ca..............22 kg Laser Setzen Sie die Maschine nicht dem Regen aus.
  • Seite 9 Elek tro werk zeuges kann zu ernsthaften Verletzungen führen. nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. b) Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutz- Bewahren Sie alle Sicherheitshinweise und Anweisun- ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des gen für die Zukunft auf.

  • Seite 10: Sicherheitshinweise Für Tischkreissägen

    dass die Funktion des Elek tro werk zeuges beein- und Ihre Hand in das Sägeblatt gezogen werden. trächtigt ist. Lassen Sie beschädigte Teile vor dem c) Verwenden Sie bei Längsschnitten niemals den Einsatz des Gerätes reparieren. Viele Unfälle haben Gehrungsanschlag zur Zuführung des Werkstücks, ihre Ursache in schlecht gewarteten Elek tro werk zeugen.

  • Seite 11: Sicherheitshinweise Zum Umgang Mit Dem Laser

    auf das Sägeblatt schräg geführten Schnitts in das Werkstück fernen, das Sägeblatt wechseln, Einstellungen an oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Pa- Spaltkeil oder der Sägeblattschutzabdeckung vor- rallelanschlag oder einem anderen feststehenden Objekt einge- nehmen und wenn die Maschine unbeaufsichtigt klemmt wird.

  • Seite 12: Restrisiken

    Elektrischer Anschluss Batterie nicht überentladen! Alte und neue Batterien sowie Batterien unterschiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Sat- Der installierte Elektromotor ist betriebsfertig ange- zes gleichzeitig wechseln. schlossen. Der Anschluss entspricht den einschlägigen Verbrauchte Batterien unverzüglich aus dem Gerät entfernen VDE- und DIN-Bestimmungen.

  • Seite 13: Montage

    Montage 9. An den Befestigungspunkten (25) in den hinteren Standbei- nen (19) die Standbügel (23) verschrauben. Montagemate- Vor der Erstinbetriebnahme prüfen Sie den fes- rial: jeweils 2 Schlossschrauben (b) und die selbstsichernden ten Sitz des äußeren Flansches des Sägeblattes. Muttern (f). Montage, Teile austauschen und Führungsschiene mit Skala montieren (Abb.

  • Seite 14: Laser Montieren/Demontieren; Batterie Einsetzen

    Laser montieren/demontieren; Montage/Wechsel des Sägeblattes Batterie einsetzen (Abb. (Abb. 1. Achtung! Netzstecker ziehen und Laser montieren Schutzhandschuhe tragen. 1. Montieren Sie den Laser (28) von vorne gesehen rechts auf 2. Sägeblattschutz ( – 2) demontieren. dem Spaltkeil (3), indem Sie ihn mit den Schrauben (z) befes- 3.

  • Seite 15: Bedienung

    Anschlagschiene am Parallel-/ • Schließen Sie die Maschine nur an eine ordnungsgemäß Queranschlag montieren/demontieren installierte Schutzkontakt-Steckdose an, die mit mindestens 16 A abgesichert ist. • Schließen Sie das Gerät an eine Steckdose mit RCD (Residual Die Anschlagschiene (35) kann wahlweise am Parallelanschlag Current Device) mit einem Bemessungsfehlerstrom von nicht (16) oder am Queranschlag (36) montiert werden.

  • Seite 16: Winkeleinstellung

    Winkeleinstellung Nur Sägeblätter zu verwenden, die mit einer gleich großen oder höheren Drehzahl als der auf dem Elek tro werk zeug gekennzeich- (Abb. net sind. Mit der Tischkreissäge können Schrägschnitte nach links von 0° - 45° zur Anschlagschiene ausgeführt werden. Achtung beim Einschneiden. Betreiben Sie das Gerät nur mit Absaugung.

  • Seite 17: Ausführen Von Schrägschnitten

    - Im Lieferumfang ist kein Schiebeholz enthalten. Ein Schiebe- Lassen Sie den Motor abkühlen holz können Sie im einschlägigen Fachhandel erwerben. Drücken Sie die Überlastungsschutzschalter (37). - Ersetzen Sie ein verschlissenes Schiebeholz rechtzeitig. Starten Sie das Gerät wie unter „Ein-, Ausschalten“ beschrie- ben.

  • Seite 18: Lagerung

    Lagerung Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter Bewahren Sie das Gerät an einem trockenen und staubgeschütz- www.grizzlytools.shop ten Ort auf, und außerhalb der Reichweite von Kindern. Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Entsorgung/ Umweltschutz Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“...

  • Seite 19: Garantie

    Garantie • Die Artikelnummer entnehmen Sie bitte dem Typenschild. • Sollten Funktionsfehler oder sonstige Mängel auftreten, kon- Sehr geehrte Kundin, sehr geehrter Kunde, taktieren Sie zunächst die nachfolgend benannte Serviceab- Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. teilung telefonisch oder per E-Mail.

  • Seite 171: Original-Eg-Konformitätserklärung

    CE-conformiteitsverklaring Nous certifi ons par la présente que la Scie circulaire de table Hiermede bevestigen wij dat de Tafel cirkelzaag série de construction PTKS 2000 H5 bouwserie PTKS 2000 H5 Numéro de série 000001 - 065000 Serienummer 000001 - 065000...

  • Seite 172: Tłumaczenie Oryginalnej Deklaracji Zgodności We

    WE prohlášení o shodě CE Niniejszym oświadczamy, że konstrukcja Stołowa piła tarczowa Potvrzujeme tímto, že konstrukce Stolní kotoučová pila konstrukční řady PTKS 2000 H5 typu PTKS 2000 H5 Pořadové číslo 000001 - 065000 Numer seryjny 000001 - 065000 spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie...

  • Seite 173: Traducción De La Declaración De Conformidad Ce Original

    CE originale Mediante la presente declaramos que el la Sierra circular de Con la presente dichiariamo che Sega circolare da banco mesa, de la serie PTKS 2000 H5 serie PTKS 2000 H5 Número de serie 000001 - 065000...
  • Seite 176 GRIZZLY TOOLS GMBH & CO. KG Stockstädter Straße 20 63762 Großostheim GERMANY Stand der Informationen · Last Information Update · Version des informations · Stand van de informatie · Stan informacji · Stav informací · Stav informácií · Tilstand af information · Estado de las informaciones ·...
