Bedienelemente
Zugriffscodes
18
Zweikreis-Gerät:
pH/Redox-Wert 1 und 2, Temperatur 1 und 2, Stromausgänge 1 und 2, Kontaktzustände, Differenz
der pH/Redox-Werte, Reglergrößen (Sollwert, Stellgröße)
7.54
∆
1
2
3
7
8
9
10

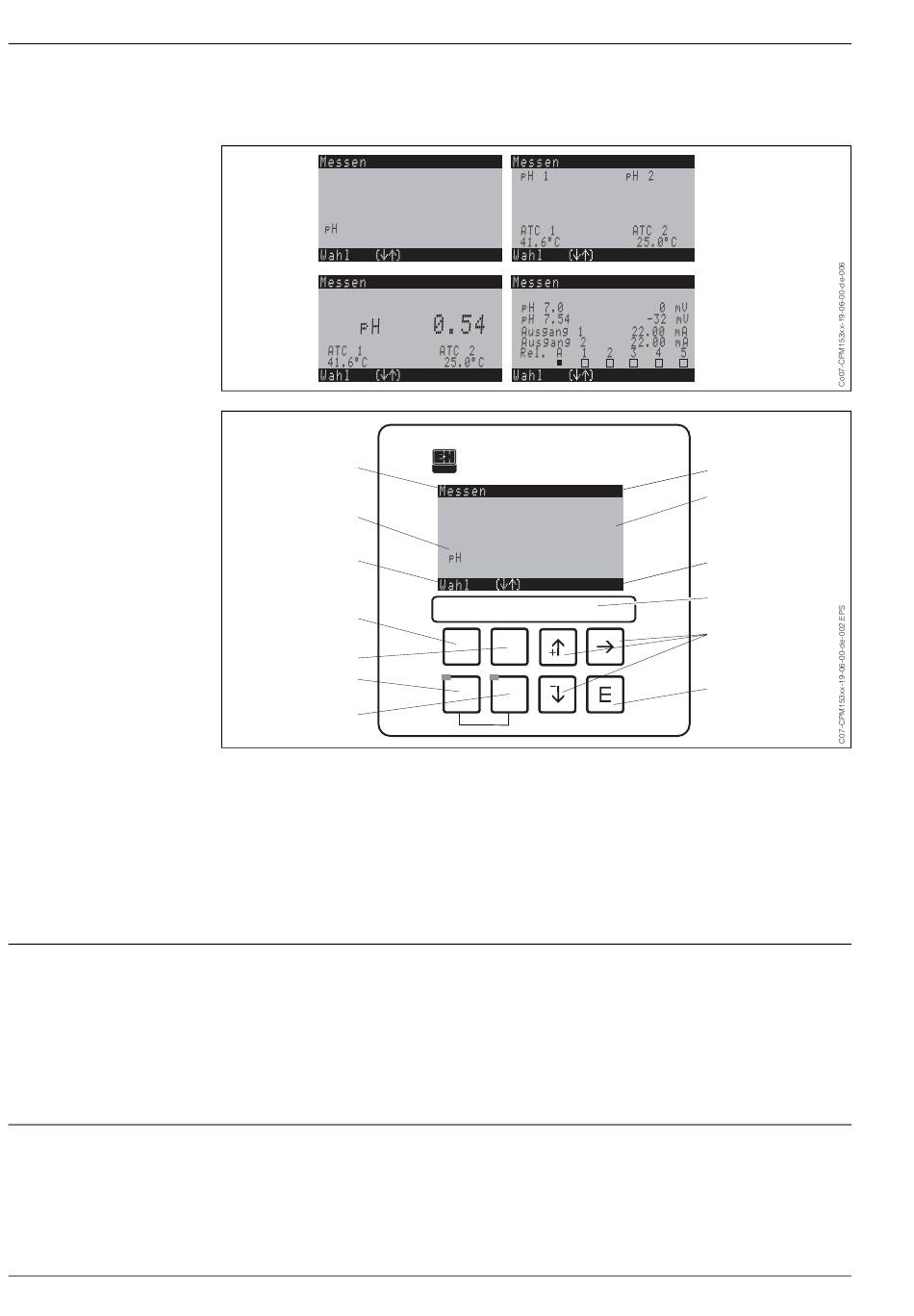

Bedienoberfläche CPM 153
1: aktuelles Menü
2: aktueller Parameter
3: Navigations-Zeile: Pfeiltasten zum Scrollen; »E«
für Weiterblättern; Hinweis für Abbruch
4: HOLD-Anzeige, falls HOLD aktiv
5: aktueller Haupt-Messwert
6: Anzeige »Ausfall«, »Warnung«, falls die NAMUR-
Kontakte ansprechen
7: »Meas« (Messmodus)-Taste
Es stehen 4 Hauptmenüs für die Gerätebedienung zur Verfügung:
•
Messen (»MEAS«)
•
Parametrieren (»PARAM«)
•
Kalibrieren (»CAL«) und
•
Diagnose (»DIAG«).
Mit den Tasten »MEAS«, »PARAM«, »CAL« und »DIAG« gelangen Sie direkt in das entspre-
chende Auswahlmenü. Dort werden die Untermenüs in Klartext dargestellt und ausgewählte Ele-
mente invers hervorgehoben. Die Auswahl erfolgt mit den Pfeiltasten, die auch dem Editieren der
Zahlenwerte dienen.
Um den Messumformer vor einer unbeabsichtigten oder unerwünschten Veränderung der
Konfiguration und der Kalibrierdaten zu schützen, können Funktionen durch vierstellige Zugriffs-
codes geschützt werden. Die Freigabe der Funktionen ist abgestuft in:
7.00
-
ENDRESS+HAUSER
MYCOM S CPM 153
HOLD
7.54
Ausfall
MEAS
CAL
DIAG
PARAM
?
8: »Cal« (Kalibrieren)-Taste
9: »Diag« (Diagnosemenü)-Taste
10: »Param« (Parametriermenü)-Taste
?: DIAG und PARAM gleichzeitig gedrückt führt zur
Hilfeseite
11: Beschriftungsfeld
12: Pfeiltasten zum Scrollen und Editieren
13: Enter-Taste
Mycom S CPM 153
7.54
4
5
6
11
12
13
