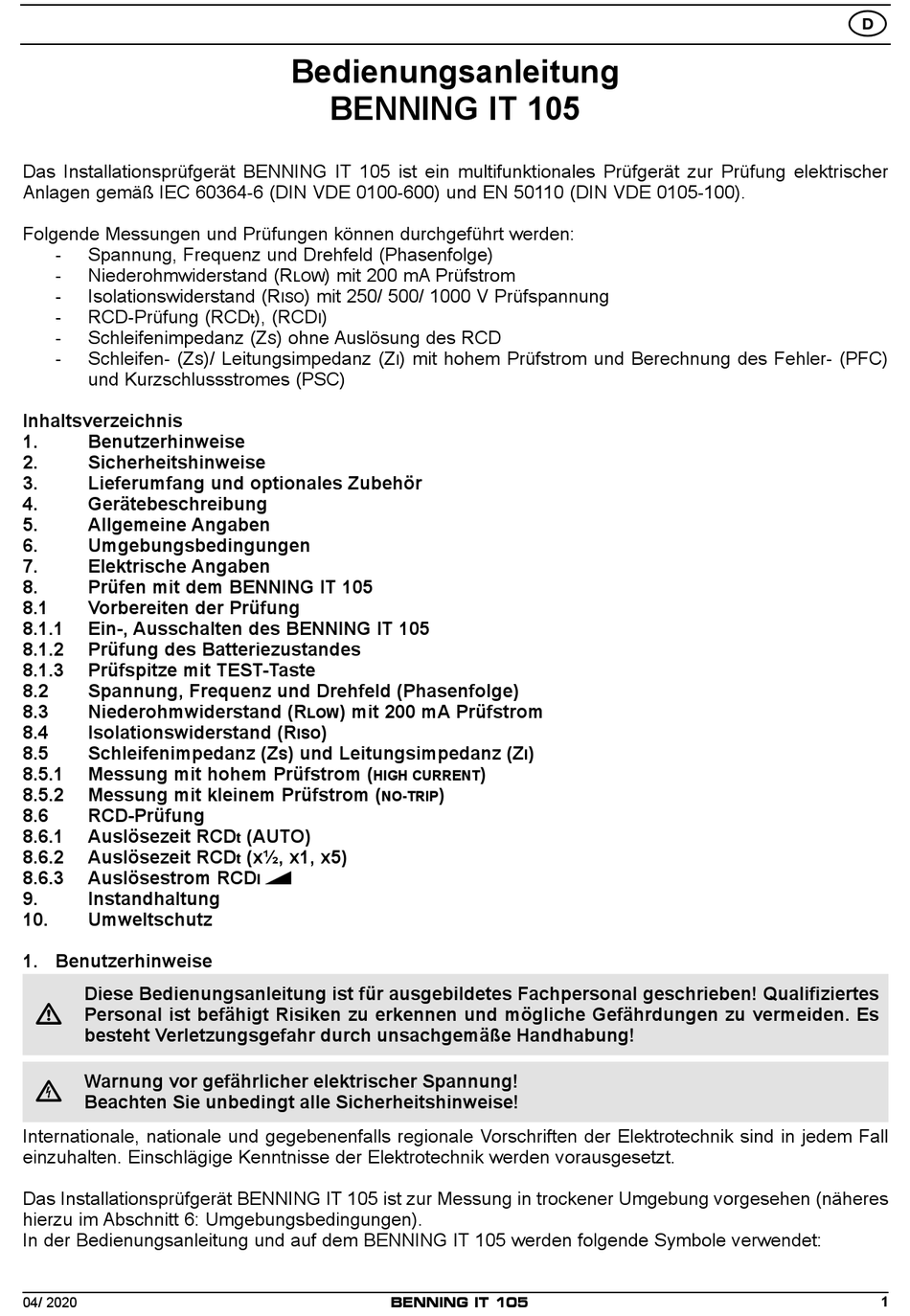

Das Installationsprüfgerät BENNING IT 105 ist ein multifunktionales Prüfgerät zur Prüfung elektrischer
Anlagen gemäß IEC 60364-6 (DIN VDE 0100-600) und EN 50110 (DIN VDE 0105-100).
Folgende Messungen und Prüfungen können durchgeführt werden:
- Spannung, Frequenz und Drehfeld (Phasenfolge)
- Niederohmwiderstand (R
- Isolationswiderstand (R
- RCD-Prüfung (RCD
- Schleifenimpedanz (Z
- Schleifen- (Z
S
und Kurz schluss stromes (PSC)
Inhaltsverzeichnis
1. Benutzerhinweise
2. Sicherheitshinweise
3. Lieferumfang und optionales Zubehör
4. Gerätebeschreibung
5. Allgemeine Angaben
6. Umgebungsbedingungen
7. Elektrische Angaben
8. Prüfen mit dem BENNING IT 105
8.1 Vorbereiten der Prüfung
8.1.1 Ein-, Ausschalten des BENNING IT 105
8.1.2 Prüfung des Batteriezustandes
8.1.3 Prüfspitze mit TEST-Taste
8.2 Spannung, Frequenz und Drehfeld (Phasenfolge)
8.3 Niederohmwiderstand (R
8.4 Isolationswiderstand (R
8.5 Schleifenimpedanz (Z
8.5.1 Messung mit hohem Prüfstrom (
8.5.2 Messung mit kleinem Prüfstrom (
8.6 RCD-Prüfung
8.6.1 Auslösezeit RCD
8.6.2 Auslösezeit RCD
8.6.3 Auslösestrom RCD
9. Instandhaltung
10. Umweltschutz
1. Benutzerhinweise
Diese Bedienungsanleitung ist für ausgebildetes Fachpersonal geschrieben! Qualifiziertes

Personal ist befähigt Risiken zu erkennen und mögliche Gefährdungen zu vermeiden. Es
besteht Verletzungsgefahr durch unsachgemäße Handhabung!
Warnung vor gefährlicher elektrischer Spannung!

Beachten Sie unbedingt alle Sicherheitshinweise!
Internationale, nationale und gegebenenfalls regionale Vorschriften der Elektrotechnik sind in jedem Fall
einzuhalten. Einschlägige Kenntnisse der Elektrotechnik werden vorausgesetzt.
Das Installationsprüfgerät BENNING IT 105 ist zur Messung in trockener Umgebung vorgesehen (näheres
hierzu im Abschnitt 6: Umgebungsbedingungen).
In der Bedienungsanleitung und auf dem BENNING IT 105 werden folgende Symbole verwendet:
