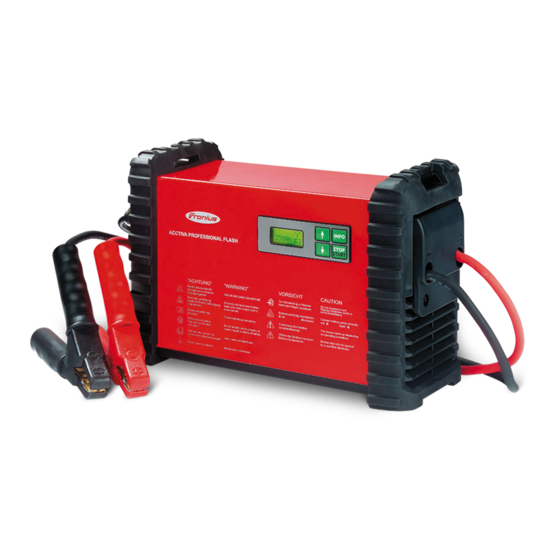

- Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung Acctiva Professional Flash Batterieladegerät Acctiva Professional Flash JP Acctiva Professional 30A JP 42,0410,1286 005-18042012...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die vielfältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Sicherheitsvorschriften
Sicherheitsvorschriften WARNUNG! „WARNUNG!“ Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! „VORSICHT!“ Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. HINWEIS! „HINWEIS!“... - Seite 6 Bestimmungsge- Das Gerät ist ausschließlich für den Einsatz im Sinne der bestimmungsge- mäße Verwen- mäßen Verwendung zu benutzen. Eine andere oder darüber hinaus gehende dung Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden, sowie für mangelhafte oder fehlerhafte Arbeitsergebnisse haftet der Hersteller nicht.
- Seite 7 Gefahr durch Batterien enthalten augen- und hautschädigende Säuren. Zudem entstehen Säuren, Gase beim Laden von Batterien Gase und Dämpfe, die Gesundheitsschäden und Dämpfe verursachen können und die unter gewissen Umständen hoch explosiv sind. Ladegerät ausschließlich in gut belüfteten Räumen verwenden, um das Ansammeln von explosiven Gasen zu verhindern.
- Seite 8 Sicherheitsmaß- Sicherstellen, dass die Kühlluft ungehindert durch die Luftschlitze am nahmen im Gerät ein- und austreten kann. Normalbetrieb Netz- und Gerätezuleitung regelmäßig von einer Elektro-Fachkraft auf (Fortsetzung) Funktionstüchtigkeit des Schutzleiters überprüfen lassen. Nicht voll funktionstüchtige Sicherheitseinrichtungen und Bauteile in nicht einwandfreiem Zustand vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen.
- Seite 9 Gewährleistung Die Gewährleistungszeit für das Gerät beträgt 2 Jahre ab Rechnungsdatum. und Haftung Der Hersteller übernimmt jedoch keine Gewährleistung, wenn der Schaden auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Gerätes Unsachgemäßes Montieren und Bedienen Betreiben des Gerätes bei defekten Schutzeinrichtungen Nichtbeachten der Hinweise in der Bedienungsanleitung Eigenmächtige Veränderungen am Gerät...
- Seite 10 Sicherheitskenn- Mit diesem TÜV-Prüfzeichen gekennzeichnete Geräte und die am Leistungs- zeichnung schild angegebene Kennzeichen erfüllen die Anforderungen der relevanten (Fortsetzung) Normen für Australien. Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.
-
Seite 11: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ..............................3 Sicherheit ..............................3 Bestimmungsgemäße Verwendung ......................3 Verwendete Symbole ..........................3 Bedienelemente und Anschlüsse ........................4 Allgemeines ............................. 4 Bedienelemente und Anschlüsse ......................4 Montagemöglichkeiten ..........................5 Option Kantenschutz montieren ....................... 5 Option Wandmontage ..........................5 Option Bodenmontage .......................... - Seite 12 Fehlerdiagnose und -behebung ......................28 Verwendete Symbole am Gerät ........................29 Warnhinweise am Gerät ........................29 Technische Daten ............................30 Acctiva Professional Flash / Acctiva Professional Flash AUS / Acctiva Professional Flash JP / ....Acctiva Professional 30A JP ........................30...
-
Seite 13: Allgemeines
Allgemeines Sicherheit WARNUNG! Gefahr von Personen- und Sachschäden durch freiliegende, rotierende Fahrzeugteile. Bei Arbeiten im Motorraum des Fahrzeuges darauf achten, dass Hände, Haare, Kleidungsstücke und Ladeleitungen nicht mit rotierenden Teilen z.B. Keilriemen, Kühlergebläse etc. in Berührung kommen. VORSICHT! Gefahr von Sachschäden und schlechten Ladeergebnissen bei falsch eingestellter Betriebsart. -
Seite 14: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Allgemeines HINWEIS! Auf Grund von Firmware-Aktualisierungen können Funktionen an Ihrem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrie- ben sind oder umgekehrt. Zudem können sich einzelne Abbildungen gering- fügig von den Bedienelementen an ihrem Gerät unterscheiden. Die Funktions- weise dieser Bedienelemente ist jedoch identisch. -
Seite 15: Montagemöglichkeiten
Montagemöglichkeiten Option Kanten- Je nach Geräteausführung kann dem Gerät ein spezieller Kantenschutz beigelegt sein. schutz montieren Wichtig! Der Kantenschutz muss bei der Option Wandmontage montiert werden, da das Montagezubehör für eine Montage mit Kantenschutz ausgelegt ist. Bei der Option Bodenmontage darf der Kantenschutz nicht montiert werden. Kantenschutz montieren: Wichtig! Soll der Kantenschutz nicht dauerhaft am Gerät montiert werden, Abdeck- streifen an den Klebestreifen nicht entfernen. -
Seite 16: Option Bodenmontage
Option Boden- Ladegerät mit optional erhältlichen montage Montagewinkeln am Boden montieren: An der Vorder- und Rückseite des Ladegerätes Montagewinkel jeweils links und rechts am Lüftungsgitter des Ladegerätes einsetzen 370 mm An der vorgesehenen Montagefläche Bohrungen einzeichnen (Abstände gemäß Abbildung) Bohrungen herstellen Je nach Beschaffenheit der Montage- fläche geeignete Schrauben (Durch- messer 5 mm) zur Befestigung des... -
Seite 17: Betriebsarten
Betriebsarten Verfügbare Übersicht der verfügbaren Betriebsarten. Wichtige Zusatzinformationen über die Betriebsarten einzelnen Betriebsarten sind den nachfolgenden Abschnitten zu entnehmen. Standardladung Für Batterien mit flüssigem (Pb, GEL, Ca, Ca Silber) und gebundenem (AGM, MF, Vlies) Elektrolyt Refresh-Ladung Zum Reaktivieren von Batterien mit flüssigem (Pb, GEL, Ca, Ca Silber) und gebundenem (AGM, MF, Vlies) Elektrolyt User-Ladung Zusätzliche Lade-Betriebsart für Batterien mit flüssigem (Pb, GEL,... -
Seite 18: Betriebsart Refresh-Ladung
Betriebsart Die Betriebsart Refresh-Ladung dient zur Ladung der Batterie, wenn eine Langzeit- Refresh-Ladung Tiefentladung vermutet wird (z.B.: Batterie sulfatiert) Batterie wird bis zur maximalen Säuredichte geladen Platten werden reaktiviert (Abbau der Sulfatschicht) VORSICHT! Gefahr von Beschädigung der Bordelektronik durch die Refresh- Ladung. -
Seite 19: Batterie Laden
Batterie laden Ladevorgang VORSICHT! Gefahr von Sachschäden beim Laden einer defekten Batterie. starten Vor Beginn des Ladevorganges sicherstellen, dass die zu ladende Batterie voll funktionsfähig ist. VORSICHT! Bei Auswahl Refresh Ladung. Gefahr von Beschädigung der Bordelektronik durch die Refresh-Ladung. Batterie vor Beginn der Refresh-Ladung vom Bordnetz trennen. Batterietyp und entsprechende Betriebsart auswählen User-Ladung Standardladung... -
Seite 20: Parameter Während Des Ladevorganges Abfragen
Durch Drücken der Info-Taste, werden die Parameter in folgender Reihenfolge Parameter wäh- angezeigt: rend des Lade- vorganges abfra- Bsp.: aktueller Ladestrom Bsp.: aktuelle Batteriespan- nung Bsp.: eingespeiste Ladungs- Bsp.: eingespeiste Energie menge Bsp.: bisherige Ladedauer Die obere Hälfte des Displays zeigt den aktuellen Vorgang, in der unteren Hälfte sind die jeweiligen Werte zu sehen. -
Seite 21: Ladevorgang Manuell Starten (Tiefentladene Batterie)
Ladevorgang Nach Anschluss der Ladeklemmen, Start/Stop-Taste ca. 5 s drücken manuell starten (tiefentladene WARNUNG! Gefahr von schweren Sachschäden durch falsch angeschlossene Batterie) Ladeklemmen. Ladeklemmen-Verpolschutz ist nicht aktiv bei manuellem Starten des Ladevorganges (Batteriespannung < 1,0 V). Ladeklemmen polrich- tig anschließen und auf ordnungsgemäße elektrische Verbindung mit den KFZ- Polanschlüssen achten. -
Seite 22: Ladevorgang Unterbrechen
Ladevorgang Ist die Batterie voll geladen, beginnt das Ladegerät mit der Erhaltungsladung. (Fortsetzung) permanente Anzeige aller Balken Ladezustand der Batterie beträgt 100 % Batterie ist ständig einsatzbereit Batterie kann beliebig lange am Ladegerät ange- schlossen bleiben Erhaltungsladung wirkt Selbstentladung der Batterie entgegen HINWEIS! Während des Ladebetriebes (Standardladung, User-Ladung) kann es durch erhöhten Strombedarf zu einem Absinken der Batteriespannung... -
Seite 23: Fremdstrom-Versorgung
Fremdstrom-Versorgung Fremdstrom- Versorgung starten Zur Fremdstrom-Versorgung Betriebsart FSV/SPLY auswählen (+) Ladeklemme mit dem Pluspol der Batterie verbinden (-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Karosserie (z.B. Motorblock) verbinden Ladegerät erkennt die angeschlossene Batterie, führt Selbsttest durch und startet mit der Fremdstrom-Versorgung. -
Seite 24: Boost-Betrieb
Fremdstrom- Polrichtigen Anschluss der Ladeklemmen sicherstellen Versorgung manuell starten (Fortsetzung) Fremdstrom-Versorgung starten Wird innerhalb von 2,5 s der polrichtige Anschluss nicht bestätigt, wechselt das Gerät zurück in das Betriebsart-Auswahlmenü. Boost-Betrieb Kommt es während der Fremdstrom-Versorgung durch erhöhten Strombedarf zu einem Absinken der Batteriespannung (z.B. -
Seite 25: Stromakzeptanz-Prüfung
Stromakzeptanz-Prüfung Allgemeines Die Betriebsart Stromakzeptanz-Prüfung dient zur Ermittlung der Ladefähigkeit einer Batterie. Die Stromakzeptanz-Prüfung läuft wie folgt ab: automatische Stromakzeptanz-Prüfung innerhalb von 15 Minuten, danach wechselt bei einem positivem Ergebnis das Gerät automatisch in die Betriebsart Standardla- dung und lädt die Batterie bei einem negativem Ergebnis erscheint „Test Fail“... -
Seite 26: Stromakzeptanz-Prüfung Starten
Stromakzeptanz- Prüfung starten Batterietyp und Betriebsart Stromakzeptanz-Prüfung auswählen Stromakzeptanz-Prüfung Kapazität der zu prüfenden Batterie einstellen. (+) Ladeklemme mit dem Pluspol der Batterie verbinden (-) Ladeklemme mit dem Minuspol der Batterie oder bei KFZ-Bordnetzen mit der Karosserie (z.B. Motorblock) verbinden. Ladegerät erkennt die angeschlossene Batterie, führt Selbsttest durch und startet Stromakzeptanz-Prüfung. -
Seite 27: Parameter Während Der Stromakzeptanz-Prüfung Abfragen
Parameter wäh- Durch Drücken der Info-Taste, werden die Parameter in folgender Reihenfolge rend der Strom- angezeigt: akzeptanz- aktueller Batteriestrom Prüfung abfragen aktuelle Batteriespannung bisher eingespeiste Ladungsmenge (Ah) bisher eingespeiste Energie (Wh) seit Testbeginn vergangene Zeit (hh:mm) Stromakzeptanz- Nach Durchführung der Stromakzeptanz-Prüfung wechselt das Gerät automatisch in Prüfung beendet die Betriebsart Standardladung und lädt die Batterie. -
Seite 28: Stromakzeptanz-Prüfung Beendet - Batterie Defekt
Stromakzeptanz- Wichtig! Ein negatives Prüfergebnis kann auch durch eine vollständig geladene Batterie Prüfung beendet hervorgerufen werden. In diesem Fall muss die Batterie entladen werden (siehe Kapitel - Batterie defekt Stromakzeptanz-Prüfung - Vorbereitungen). Durch die Stromakzeptanz-Prüfung wurde die Batterie als defekt eingestuft. Es erfolgt keine weitere Ladung der Batterie. -
Seite 29: Setup-Menü
Setup-Menü Allgemeines Das Setup-Menü bietet die Möglichkeit, Grundeinstellungen des Gerätes entsprechend den eigenen Anforderungen zu konfigurieren. Zusätzlich ist das Abspeichern häufig benötigter Ladeeinstellungen möglich. WARNUNG! Fehlbedienung kann schwerwiegende Sachschäden verursachen. Beschriebene Funktionen dürfen nur von geschultem Fachpersonal durchge- führt werden. Zusätzlich zu den Sicherheitsvorschriften in dieser Bedienungs- anleitung, sind die Sicherheitsvorschriften der Batterie- und Fahrzeug-Herstel- ler zu beachten. -
Seite 30: Einstieg Menü User U/I
Einstieg und In das gewünschte Menü einsteigen Übersicht Setup- Menü (Fortsetzung) Wichtig! Kommt es innerhalb von 30 s zu keiner Auswahl, erfolgt ein automatischer Ausstieg aus dem Setup-Menü. Einstieg Menü USER U/I In das Menü USER U/I einsteigen Passwort 3831 eingeben: Mittels Pfeiltasten unterstrichene Stelle auf korrekte Zahl einstellen Durch Drücken der Info-Taste zur nächsten Stelle wechseln Vorgang wiederholen, bis alle vier Stellen korrekt eingegeben sind... -
Seite 31: Menü User U/I, Einstellungen User-Ladung
Menü USER U/I, Erhalte-Ladespannung einstellen (Einstellbereich: Off / 12,0 - 15,5 V) Einstellungen Start/Stop-Taste drücken Standardladung Anzeige blinkt. Erhalte-Ladespannung in 0,1 V Schritten einstellen (Fortsetzung) Einstellung durch Drücken der Start/Stop-Taste bestätigen WICHTIG! Bei der Einstellung Erhaltungsladung OFF, erfolgt keine Erhaltungsladung. Sinkt die Batteriespannung jedoch unter 12 V, wird der Ladevorgang gestartet. -
Seite 32: Menü User U/I, Einstellungen Fremdstrom-Versorgung
Menü USER U/I, Erhalte-Ladespannung einstellen (Einstellbereich: Off / 12,0 - 15,5 V) Einstellungen Start/Stop-Taste drücken User-Ladung Anzeige blinkt. Erhalte-Ladespannung in 0,1 V Schritten einstellen (Fortsetzung) Einstellung durch Drücken der Start/Stop-Taste bestätigen WICHTIG! Bei der Einstellung Erhaltungsladung OFF, erfolgt keine Erhaltungsladung. Sinkt die Batteriespannung jedoch unter 12 V, wird der Ladevorgang gestartet. -
Seite 33: Menü User U/I, Einstellungen Refresh-Ladung
Menü USER U/I, Refresh-Ladespannung einstellen (Einstellbereich 12,0 - 17,0 V) Einstellungen Start/Stop-Taste drücken Refresh-Ladung Refresh-Ladespannung in 0,1 V Schritten einstellen Einstellung durch Drücken der Start/Stop-Taste bestätigen Refresh-Ladedauer einstellen (Einstellbereich 2 - 30 h) Start/Stop-Taste drücken Refresh-Ladedauer in 10 Minuten Schritten einstellen Einstellung durch Drücken der Start/Stop-Taste bestätigen Menü... -
Seite 34: Menü Preset (Bevorzugte Einstellungen)
Menü PRESET (bevorzugte Einstellungen) Wichtig! Um eine Beschädigung der Bordelektronik zu vermeiden, können folgende Betriebsarten nicht abgespeichert werden: Refresh-Ladung In das Menü Preset einsteigen Im Menü Preset auswählen Preferred Setting Used Mode (Werkseinstellung): Nach Abklemmen der Ladeklemmen oder Trennung vom Netz, bleibt die jeweils zuletzt gewählte Betriebsart gespeichert. -
Seite 35: Menü Charging Cable
Menü CHARGING CABLE In das Menü CHARGING CABLE einsteigen Gegebenenfalls Maßsystem durch Drücken der Info Taste umstellen: Länge des Ladekabels einstellen. Einstellbereich: 1 bis 25 m (3 ft. 3 in. bis 82 ft.) Start/Stop-Taste drücken Anzeige blinkt. Länge des Ladekabels einstellen Einstellung durch Drücken der Start/Stop-Taste bestätigen Querschnitt des Ladekabels einstellen. -
Seite 36: Menü Delay Time (Verzögerungszeit)
Menü DELAY TIME (Verzögerungszeit) In das Menü DELAY TIME einsteigen Verzögerungszeit einstellen. Einstellbereich: 0 - 4 h Ausgewählte Zeit abspeichern und aus dem Menü DELAY TIME aussteigen Wichtig! Verzögerungszeit muss nach jeder Ladung erneut eingestellt werden. Bei Stromausfall stoppt der Countdown. Wird die Stromversorgung wieder hergestellt, erfolgt die Fortsetzung des Countdowns. -
Seite 37: Menü Device History
Menü Hardware DEVICE Anzeige der im Gerät verbauten Hardware-Version VERSION (Fortsetzung) Exit Zum Aussteigen aus dem Menü DEVICE VERSION die Start/ Stop-Taste drücken Menü DEVICE HISTORY In das Menü DEVICE HISTORY einsteigen Durch Drücken der Pfeil-Tasten zwischen Anzeige Operating Hours, Charging Hours, Cumulated Ampere Hours und Exit wechseln Operating Hours Anzeige der Betriebsstunden (Gerät am Netz angeschlossen... -
Seite 38: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung Fehlerdiagnose Ladeklemmen verpolt und -behebung Ursache: Ladeklemmen verpolt angeschlossen Behebung: Ladeklemmen polrichtig anklemmen Ladeklemmen kurzgeschlossen Ursache: Kurzschluss an den Ladeklemmen Behebung: Kurzschluss an den Ladeklemmen beseitigen Ursache: Keine Batterie erkannt Behebung: Anschluss Ladeklemmen kontrollieren, Start/Stop-Taste 5 s lang drücken Übertemperatur Ursache: Übertemperatur - Ladegerät zu heiß... -
Seite 39: Verwendete Symbole Am Gerät
Fehlerdiagnose Ladegerät defekt und -behebung (Fortsetzung) Ursache: Ladegerät defekt Behebung: Fachhändler aufsuchen Keine Anzeige am Display Ursache: Netzversorgung unterbrochen Behebung: Netzversorgung herstellen Ursache: Netzstecker oder Netzkabel defekt Behebung: Netzstecker oder Netzkabel tauschen Ursache: Ladegerät defekt Behebung: Fachhändler aufsuchen Ladegerät startet nicht mit Ladevorgang Ursache: Ladeklemmen oder Ladeleitung defekt Behebung: Ladeklemmen oder Ladeleitung tauschen... -
Seite 40: Technische Daten
Acctiva Netzspannung (+/- 15%) Professional Acctiva Professional Flash 230 V AC, 50/60 Hz Flash Acctiva Professional Flash AUS 240 V AC, 50/60 Hz Acctiva Professional Flash JP 100 V AC, 50/60 HZ Acctiva Acctiva Professional 30A JP 100 V AC, 50/60 HZ Professional Nennleistung max.
