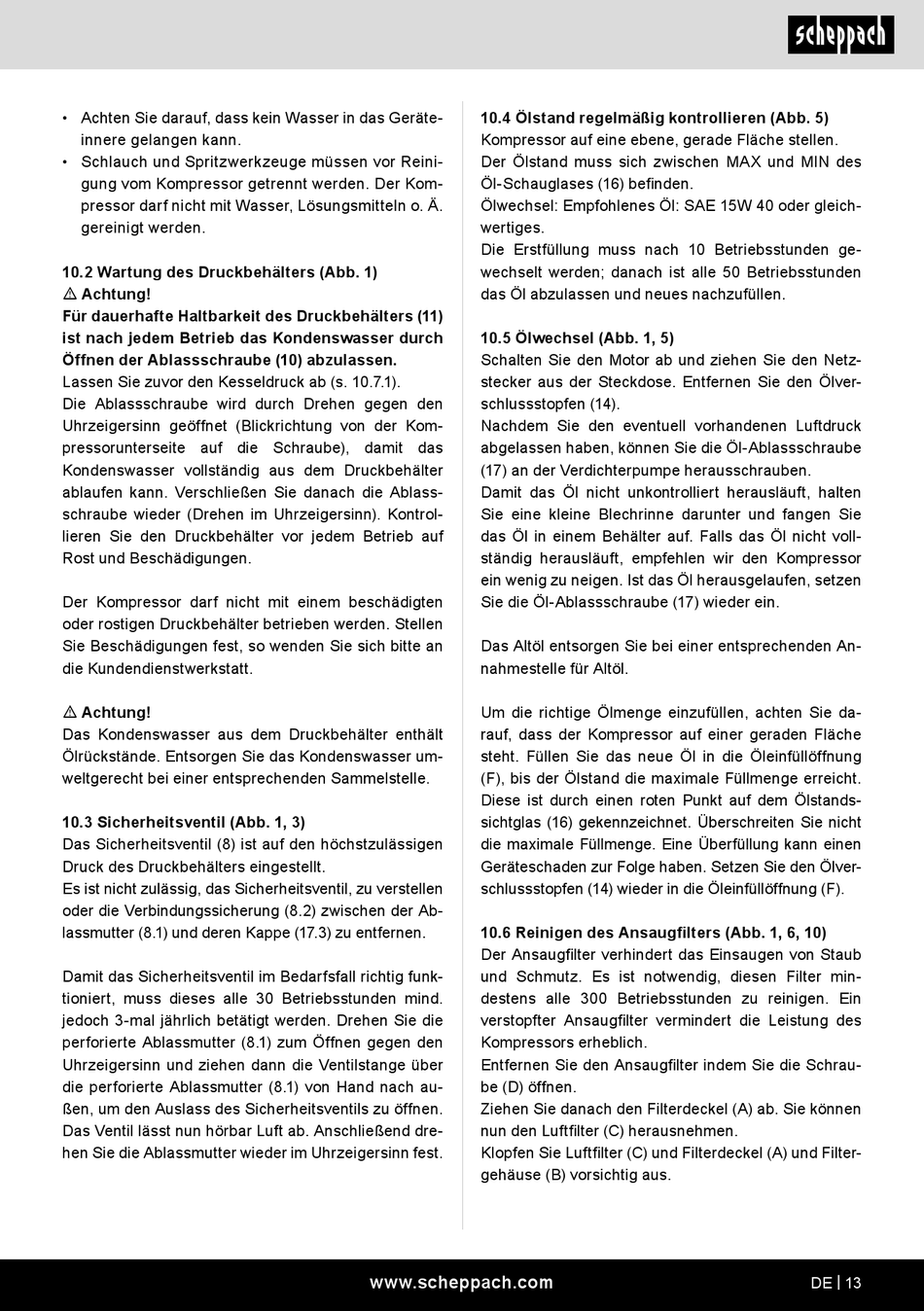

Scheppach HC54 Originalbetriebsanleitung Seite 13

• Achten Sie darauf, dass kein Wasser in das Geräte-
innere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reini-
gung vom Kompressor getrennt werden. Der Kom-
pressor darf nicht mit Wasser, Lösungsmitteln o. Ä.
gereinigt werden.
10.2 Wartung des Druckbehälters (Abb. 1)
m Achtung!
Für dauerhafte Haltbarkeit des Druckbehälters (11)
ist nach jedem Betrieb das Kondenswasser durch
Öffnen der Ablassschraube (10) abzulassen.
Lassen Sie zuvor den Kesseldruck ab (s. 10.7.1).
Die Ablassschraube wird durch Drehen gegen den
Uhrzeigersinn geöffnet (Blickrichtung von der Kom-
pressorunterseite auf die Schraube), damit das
Kondenswasser vollständig aus dem Druckbehälter
ablaufen kann. Verschließen Sie danach die Ablass-
schraube wieder (Drehen im Uhrzeigersinn). Kontrol-
lieren Sie den Druckbehälter vor jedem Betrieb auf
Rost und Beschädigungen.
Der Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter betrieben werden. Stellen
Sie Beschädigungen fest, so wenden Sie sich bitte an
die Kundendienstwerkstatt.
m Achtung!
Das Kondenswasser aus dem Druckbehälter enthält
Ölrückstände. Entsorgen Sie das Kondenswasser um-
weltgerecht bei einer entsprechenden Sammelstelle.
10.3 Sicherheitsventil (Abb. 1, 3)
Das Sicherheitsventil (8) ist auf den höchstzulässigen
Druck des Druckbehälters eingestellt.
Es ist nicht zulässig, das Sicherheitsventil, zu verstellen
oder die Verbindungssicherung (8.2) zwischen der Ab-
lassmutter (8.1) und deren Kappe (17.3) zu entfernen.
Damit das Sicherheitsventil im Bedarfsfall richtig funk-
tioniert, muss dieses alle 30 Betriebsstunden mind.
jedoch 3-mal jährlich betätigt werden. Drehen Sie die
perforierte Ablassmutter (8.1) zum Öffnen gegen den
Uhrzeigersinn und ziehen dann die Ventilstange über
die perforierte Ablassmutter (8.1) von Hand nach au-
ßen, um den Auslass des Sicherheitsventils zu öffnen.
Das Ventil lässt nun hörbar Luft ab. Anschließend dre-
hen Sie die Ablassmutter wieder im Uhrzeigersinn fest.
10.4 Ölstand regelmäßig kontrollieren (Abb. 5)
Kompressor auf eine ebene, gerade Fläche stellen.
Der Ölstand muss sich zwischen MAX und MIN des
Öl-Schauglases (16) befinden.
Ölwechsel: Empfohlenes Öl: SAE 15W 40 oder gleich-
wertiges.
Die Erstfüllung muss nach 10 Betriebsstunden ge-
wechselt werden; danach ist alle 50 Betriebsstunden
das Öl abzulassen und neues nachzufüllen.
10.5 Ölwechsel (Abb. 1, 5)
Schalten Sie den Motor ab und ziehen Sie den Netz-
stecker aus der Steckdose. Entfernen Sie den Ölver-
schlussstopfen (14).
Nachdem Sie den eventuell vorhandenen Luftdruck
abgelassen haben, können Sie die Öl-Ablassschraube
(17) an der Verdichterpumpe herausschrauben.
Damit das Öl nicht unkontrolliert herausläuft, halten
Sie eine kleine Blechrinne darunter und fangen Sie
das Öl in einem Behälter auf. Falls das Öl nicht voll-
ständig herausläuft, empfehlen wir den Kompressor
ein wenig zu neigen. Ist das Öl herausgelaufen, setzen
Sie die Öl-Ablassschraube (17) wieder ein.
Das Altöl entsorgen Sie bei einer entsprechenden An-
nahmestelle für Altöl.
Um die richtige Ölmenge einzufüllen, achten Sie da-
rauf, dass der Kompressor auf einer geraden Fläche
steht. Füllen Sie das neue Öl in die Öleinfüllöffnung
(F), bis der Ölstand die maximale Füllmenge erreicht.
Diese ist durch einen roten Punkt auf dem Ölstands-
sichtglas (16) gekennzeichnet. Überschreiten Sie nicht
die maximale Füllmenge. Eine Überfüllung kann einen
Geräteschaden zur Folge haben. Setzen Sie den Ölver-
schlussstopfen (14) wieder in die Öleinfüllöffnung (F).
10.6 Reinigen des Ansaugfilters (Abb. 1, 6, 10)
Der Ansaugfilter verhindert das Einsaugen von Staub
und Schmutz. Es ist notwendig, diesen Filter min-
destens alle 300 Betriebsstunden zu reinigen. Ein
verstopfter Ansaugfilter vermindert die Leistung des
Kompressors erheblich.
Entfernen Sie den Ansaugfilter indem Sie die Schrau-
be (D) öffnen.
Ziehen Sie danach den Filterdeckel (A) ab. Sie können
nun den Luftfilter (C) herausnehmen.
Klopfen Sie Luftfilter (C) und Filterdeckel (A) und Filter-
gehäuse (B) vorsichtig aus.
