3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbare Baustoffe oder Bauteile mit brennbaren
Bestandteilen und einem Wärmedurchlasswider-
stand R ≤ 6 m²K/W. Bei besonders temperaturemp-
findlichen Materialien wie z. B. Glas können größere
Abstände erforderlich sein.
Zu brennbaren bzw. wärmeempfindlichen Materiali-
en (z. B. Möbel, Holz- oder Kunststoffverkleidungen,
Vorhänge usw.) sind folgende Sicherheitsabstände
einzuhalten: Im Strahlungsbereich der Feuerraum-
scheibe (Abb. 1): 90 cm vor und 50 cm neben dem
Kaminofen.
Außerhalb des Strahlungsbereiches der Feuerraum-
scheibe ist seitlich ein Abstand von 20 cm, hinter
dem Kaminofen von 17 cm (Abb. 1) und oberhalb
des Kaminofens von 55 cm (Abb. 2) zu brennbaren
bzw. wärmeempfindlichen Materialien einzuhalten.
Im Bereich des Rauchrohranschlusses (Anschluss-
öffnung in der Wand oder Decke) darf sich kein
brennbares, bzw. wärmeempfindliches Material be-
finden. Beachten Sie die jeweiligen nationalen Vor-
schriften.
WARNUNG!
Bei brennbaren Fußbodenmaterialien
(z. B. Holz, Laminat, Teppich) ist eine
Bodenplatte aus nicht brennbarem Ma-
terial vorgeschrieben (z. B. Fliesen,
Sicherheitsglas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
und seitlich um mindestens 20 cm überra-
gen (Abb. 3).

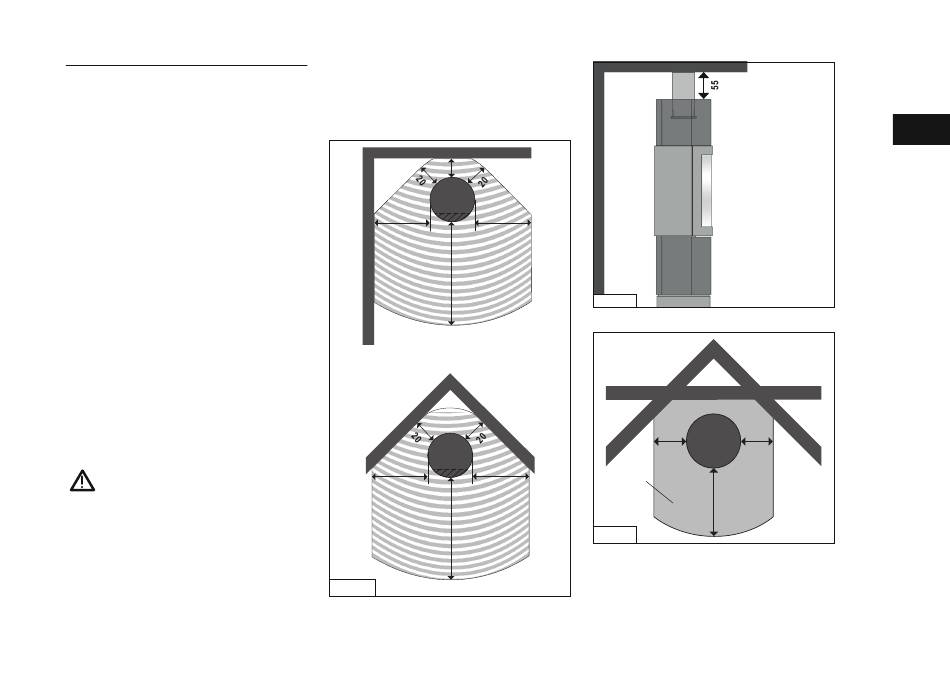

Darstellung der Sicherheitsabstände ohne
Drehfunktion. Sollte eine Bodenplatte er-
forderlich sein, muss deren Größe dem
drehbaren Bereich des Kaminofens ange-
passt sein (Abb. 3).
17
50 50
90
50 50
90
Abb. 1
Abb. 2
20 20
Boden-
platte*
50
Abb. 3
*Die Maßangaben für die Bodenplatte beruhen auf den An-
forderungen aus § 4 (8) der Muster-Feuerungsverordnung
Alle Angaben in cm
