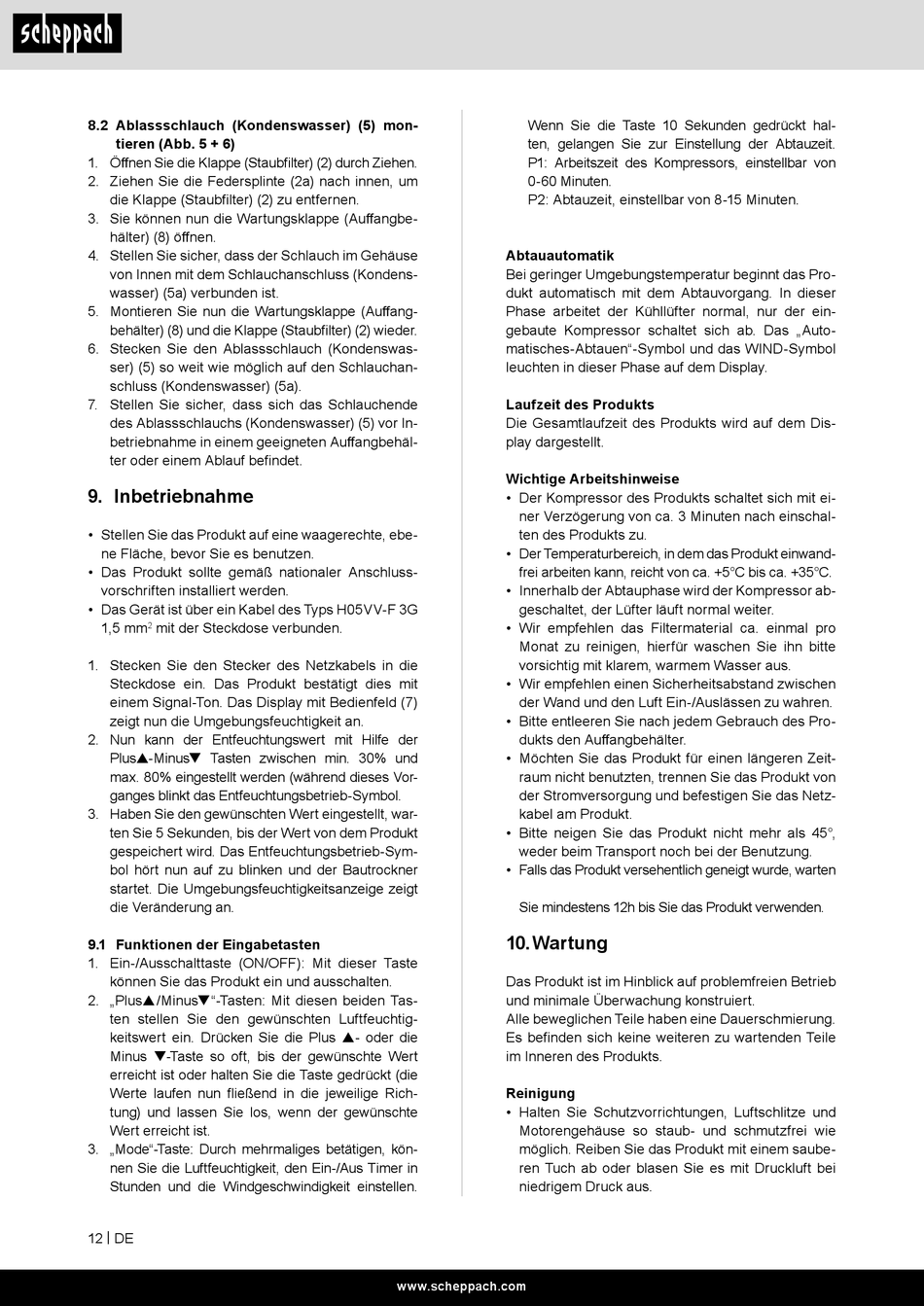

8.2 Ablassschlauch (Kondenswasser) (5) mon-
tieren (Abb. 5 + 6)
1. Öffnen Sie die Klappe (Staubfilter) (2) durch Ziehen.
2. Ziehen Sie die Federsplinte (2a) nach innen, um
die Klappe (Staubfilter) (2) zu entfernen.
3. Sie können nun die Wartungsklappe (Auffangbe-
hälter) (8) öffnen.
4. Stellen Sie sicher, dass der Schlauch im Gehäuse
von Innen mit dem Schlauchanschluss (Kondens-
wasser) (5a) verbunden ist.
5. Montieren Sie nun die Wartungsklappe (Auffang-
behälter) (8) und die Klappe (Staubfilter) (2) wieder.
6. Stecken Sie den Ablassschlauch (Kondenswas-
ser) (5) so weit wie möglich auf den Schlauchan-
schluss (Kondenswasser) (5a).
7. Stellen Sie sicher, dass sich das Schlauchende
des Ablassschlauchs (Kondenswasser) (5) vor In-
betriebnahme in einem geeigneten Auffangbehäl-
ter oder einem Ablauf befindet.
9. Inbetriebnahme
• Stellen Sie das Produkt auf eine waagerechte, ebe-
ne Fläche, bevor Sie es benutzen.
• Das Produkt sollte gemäß nationaler Anschluss-
vorschriften installiert werden.
• Das Gerät ist über ein Kabel des Typs H05VV-F 3G
1,5 mm
mit der Steckdose verbunden.
2
1. Stecken Sie den Stecker des Netzkabels in die
Steckdose ein. Das Produkt bestätigt dies mit
einem Signal-Ton. Das Display mit Bedienfeld (7)
zeigt nun die Umgebungsfeuchtigkeit an.
2. Nun kann der Entfeuchtungswert mit Hilfe der
Plus-Minus Tasten zwischen min. 30% und
max. 80% eingestellt werden (während dieses Vor-
ganges blinkt das Entfeuchtungsbetrieb-Symbol.
3. Haben Sie den gewünschten Wert eingestellt, war-
ten Sie 5 Sekunden, bis der Wert von dem Produkt
gespeichert wird. Das Entfeuchtungsbetrieb-Sym-
bol hört nun auf zu blinken und der Bautrockner
startet. Die Umgebungsfeuchtigkeitsanzeige zeigt
die Veränderung an.
9.1 Funktionen der Eingabetasten
1. Ein-/Ausschalttaste (ON/OFF): Mit dieser Taste
können Sie das Produkt ein und ausschalten.
2. „Plus/Minus"-Tasten: Mit diesen beiden Tas-
ten stellen Sie den gewünschten Luftfeuchtig-
keitswert ein. Drücken Sie die Plus - oder die
Minus -Taste so oft, bis der gewünschte Wert
erreicht ist oder halten Sie die Taste gedrückt (die
Werte laufen nun fließend in die jeweilige Rich-
tung) und lassen Sie los, wenn der gewünschte
Wert erreicht ist.
3. „Mode"-Taste: Durch mehrmaliges betätigen, kön-
nen Sie die Luftfeuchtigkeit, den Ein-/Aus Timer in
Stunden und die Windgeschwindigkeit einstellen.
12 | DE
Wenn Sie die Taste 10 Sekunden gedrückt hal-
ten, gelangen Sie zur Einstellung der Abtauzeit.
P1: Arbeitszeit des Kompressors, einstellbar von
0-60 Minuten.
P2: Abtauzeit, einstellbar von 8-15 Minuten.
Abtauautomatik
Bei geringer Umgebungstemperatur beginnt das Pro-
dukt automatisch mit dem Abtauvorgang. In dieser
Phase arbeitet der Kühllüfter normal, nur der ein-
gebaute Kompressor schaltet sich ab. Das „Auto-
matisches-Abtauen"-Symbol und das WIND-Symbol
leuchten in dieser Phase auf dem Display.
Laufzeit des Produkts
Die Gesamtlaufzeit des Produkts wird auf dem Dis-
play dargestellt.
Wichtige Arbeitshinweise
• Der Kompressor des Produkts schaltet sich mit ei-
ner Verzögerung von ca. 3 Minuten nach einschal-
ten des Produkts zu.
• Der Temperaturbereich, in dem das Produkt einwand-
frei arbeiten kann, reicht von ca. +5°C bis ca. +35°C.
• Innerhalb der Abtauphase wird der Kompressor ab-
geschaltet, der Lüfter läuft normal weiter.
• Wir empfehlen das Filtermaterial ca. einmal pro
Monat zu reinigen, hierfür waschen Sie ihn bitte
vorsichtig mit klarem, warmem Wasser aus.
• Wir empfehlen einen Sicherheitsabstand zwischen
der Wand und den Luft Ein-/Auslässen zu wahren.
• Bitte entleeren Sie nach jedem Gebrauch des Pro-
dukts den Auffangbehälter.
• Möchten Sie das Produkt für einen längeren Zeit-
raum nicht benutzten, trennen Sie das Produkt von
der Stromversorgung und befestigen Sie das Netz-
kabel am Produkt.
• Bitte neigen Sie das Produkt nicht mehr als 45°,
weder beim Transport noch bei der Benutzung.
• Falls das Produkt versehentlich geneigt wurde, warten
Sie mindestens 12h bis Sie das Produkt verwenden.
10. Wartung
Das Produkt ist im Hinblick auf problemfreien Betrieb
und minimale Überwachung konstruiert.
Alle beweglichen Teile haben eine Dauerschmierung.
Es befinden sich keine weiteren zu wartenden Teile
im Inneren des Produkts.
Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Produkt mit einem saube-
ren Tuch ab oder blasen Sie es mit Druckluft bei
niedrigem Druck aus.
